Кароткі змест артыкула: A Праз асноўны трансфарматар токузабяспечвае практычны спосаб вымярэння пераменнага току і абароны ланцуга падтрымкі без непасрэднага падлучэння вымяральных прыбораў да праваднікоў моцнага току.Магутнасць Аньцянраспрацоўвае серыю LMZC-10 для размеркавальных прылад размеркавання сярэдняга напружання, вымяральных панэляў, RMU, GIS, кампактных падстанцый і прамысловых энергетычных сістэм. З тараідальным стрыжнем з крамянёвай сталі, меднай другаснай абмоткай, ізаляцыяй з эпаксіднай смалы і кампактнай канструкцыяй гэты трансфарматар прызначаны для стабільнага адбору току і надзейнай працяглай працы.
Змест
- Што такое прахадны трансфарматар току?
- Як працуе прахадны трансфарматар току?
- Што такое канструктыўны дызайн?
- Якія тэхнічныя параметры найбольш важныя?
- Дзе выкарыстоўваецца прахадны трансфарматар току?
- Якія асноўныя перавагі прадукцыйнасці?
- Як выбраць правільную мадэль?
- Якой практыкі ўстаноўкі трэба прытрымлівацца?
- Часта задаюць пытанні
- Заключэнне

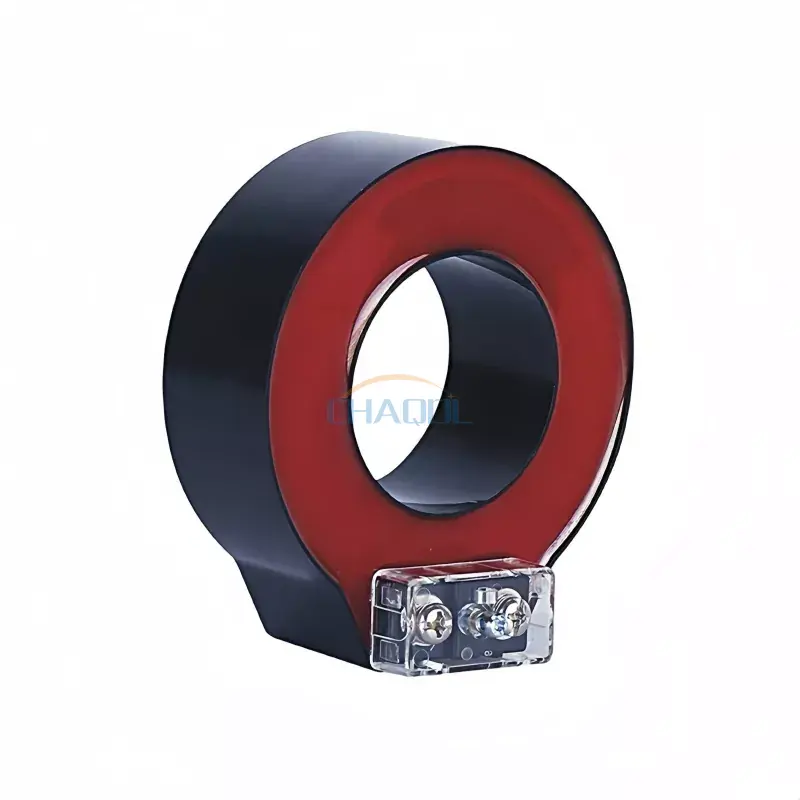

Што такое прахадны трансфарматар току?
Трансфарматар току праз стрыжань - гэта электрычны прыборны трансфарматар, прызначаны для пераўтварэння вялікага першаснага току ў меншы, стандартызаваны другасны ток, які можа бяспечна выкарыстоўвацца вымяральнымі прыборамі, лічыльнікамі і рэле абароны. Замест падключэння ланцуга вымярэння непасрэдна да моцнаточнага правадніка першасны кабель або шына праходзіць праз стрыжань трансфарматара.
Серыя LMZC-10 ад Anqiang Power прызначана для сістэм харчавання пераменнага току з працоўным напружаннем ніжэй за 35 кВ. Ён можа быць сканфігураваны для прыкладанняў з такімі ўзроўнямі напружання, як 10 кВ, 24 кВ і 35 кВ у адпаведнасці з патрабаваннямі праекта. Яго структура падыходзіць для прымянення, дзе неабходныя надзейная выбарка току, вымярэнне і рэлейная абарона.
У адрозненне ад звычайнага трансфарматара, які можа мець спецыяльную першасную абмотку, скразная канструкцыя выкарыстоўвае праваднік, які праходзіць праз стрыжань, у якасці першаснага вітка. Такая канструкцыя можа стаць кампактным рашэннем для размеркавальнага электрычнага абсталявання, адначасова спрашчаючы інтэграцыю ў адпаведныя сістэмы.
Як працуе прахадны трансфарматар току?
Прынцып дзеяння заснаваны на электрамагнітнай індукцыі. Калі пераменны ток цячэ праз першасны праваднік, ён стварае вакол правадыра магнітнае поле. Магнітны паток праходзіць праз стрыжань трансфарматара і выклікае прапарцыйны ток у другаснай абмотцы.
Атрыманы другасны ток звычайна стандартызаваны для падлучэння да вымяральнага або ахоўнага абсталявання. Для LMZC-10 варыянты другаснага току ўключаюць 5 А і 1 А, у залежнасці ад абранай канфігурацыі.
Асноўны аперацыйны працэс можна абагульніць наступным чынам:
- Першасны кабель або шына нясе сістэмны ток.
- Першасны правадыр праходзіць праз магнитопровод.
- Пераменны ток стварае магнітны паток у стрыжні.
- Другасная абмотка рэагуе на магнітны паток.
- Паніжаны другасны ток падаецца ў ланцуг вымярэння або абароны.
- Падключанае абсталяванне выкарыстоўвае сігнал для кантролю, вымярэння або ахоўных функцый.
Такое размяшчэнне аддзяляе ланцуг вымярэння ад першаснага сілавога правадыра, што робіць маніторынг току больш практычным у многіх праграмах размеркавання.
Што такое канструктыўны дызайн?
Канструкцыя трансфарматара непасрэдна ўплывае на стабільнасць вымярэнняў, характарыстыкі ізаляцыі, устойлівасць да навакольнага асяроддзя і тэрмін службы. У LMZC-10 выкарыстоўваецца тараідальны стрыжань з крамянёвай сталі ў спалучэнні з ізаляцыяй з эпаксіднай смалы.
Ядро і магнітная ланцуг
Тараідальны стрыжань з крамянёвай сталі забяспечвае магнітны шлях, неабходны для электрамагнітнай індукцыі. Правільна распрацаваны магнітны ланцуг дапамагае падтрымліваць стабільныя характарыстыкі пераўтварэння току і падтрымлівае надзейныя характарыстыкі вымярэння.
Асноўны дырыжор
Першасны праваднік, які праходзіць праз стрыжань, функцыянуе як аднавітковая першасная абмотка. Такое размяшчэнне дазваляе трансфарматару вымяраць ток, які праходзіць праз існуючы кабель або зборную шыну, не патрабуючы звычайнай шматвітковай першаснай абмоткі.
Другасная абмотка
У другаснай абмотцы выкарыстоўваецца медны провад з высокай праводнасцю для атрымання стабільнага выхаднога току для падлучаных лічыльнікаў і прылад абароны. Другасная ланцуг павінна быць правільна падключана і абыходзіцца ў адпаведнасці з канструкцыяй абсталявання і дзеючымі працэдурамі электрабяспекі.
Ізаляцыя і корпус
У прадукце выкарыстоўваецца ізаляцыя з эпаксіднай смалы і корпус з вогнеахоўнага АБС. Герметычная празрыстая вечка клемы таксама прызначана для паляпшэння бачнасці вакол вобласці злучэння, падтрымліваючы больш бяспечную праводку і тэхнічнае абслугоўванне.
Якія тэхнічныя параметры найбольш важныя?
Выбар трансфарматара току патрабуе больш, чым проста падабраць намінальны ток. Інжынеры павінны разам ацаніць электрычную сістэму, мэты вымярэнняў, памеры ўстаноўкі, патрабаванні да дакладнасці і патрабаванні да абароны.
| Параметр | Даведка LMZC-10 | Чаму гэта важна |
|---|---|---|
| Мадэль прадукту | LMZC-10 | Вызначае прыдатную канфігурацыю прадукту |
| Намінальная частата | 50/60 Гц | Супадае з агульнымі частотамі сістэмы харчавання пераменнага току |
| Другасны ток | 1А / 5А | Вызначае сумяшчальнасць з падлучаным абсталяваннем |
| Матэрыял | Вогнеўстойлівы ABS | Падтрымлівае механічную абарону і электрычную бяспеку |
| Ядро | Тараідальная крэмніевая сталь | Забяспечвае магнітны шлях для пераўтварэння току |
| Ізаляцыя | Ліццё з эпаксіднай смалы | Паляпшае ізаляцыю і ўстойлівасць да навакольнага асяроддзя |
| Прыдатнае напружанне сістэмы | Ніжэй 35 кВ | Вызначае меркаваны дыяпазон электрычнага прымянення |
Таксама варта ўважліва ўлічваць клас дакладнасці і намінальную нагрузку. Для розных прыкладанняў можа спатрэбіцца вымяральны трансфарматар току, ахоўны трансфарматар току або канфігурацыя з двума абмоткамі. Неабходны дыяпазон першаснага току павінен адпавядаць рэальным умовам працы, а не выбірацца выключна з максімальна магчымага току.
Дзе выкарыстоўваецца прахадны трансфарматар току?
Кампактная структура і непасрэднае размяшчэнне правадніка праз стрыжань робяць гэты тып трансфарматара прыдатным для шэрагу электрычных вымярэнняў і прымянення абароны.
- Электраразмеркавальныя шафы:Падтрымка вымярэння току і кантролю ўнутры размеркавальнага абсталявання.
- Панэлі ўліку:Забяспечвае сігналы току для электрычных вымяральных сістэм.
- Размеркавальныя прылады сярэдняга напружання:Можа быць інтэграваны ў прыдатныя канфігурацыі GIS, RMU і размеркавальных прылад.
- Падстанцыі:Падтрымлівае функцыі выбаркі току і рэлейнай абароны.
- Прамысловая аўтаматызацыя:Дазваляе электрычны маніторынг у прамысловых сістэмах кіравання электраэнергіяй.
- Сістэмы аднаўляльнай энергіі:Можа падтрымліваць маніторынг току, калі электрычная канструкцыя і характарыстыкі трансфарматара сумяшчальныя.
- Праекты мадэрнізацыі:Адпаведная канфігурацыя з раздзельным жылам можа спрасціць мантаж вакол існуючых правадыроў, дзе гэта дазваляе канструкцыя сістэмы.
Для работ па мадэрнізацыі перад выбарам варта ацаніць умовы ўстаноўкі. Акно стрыжня, памер правадыра, намінальны ток, патрабаванні да ізаляцыі і даступная прастора для ўстаноўкі - усё гэта павінна адпавядаць рэальнай сістэме.
Якія асноўныя перавагі прадукцыйнасці?
Кампактная інтэграцыя
Структура кальцавога тыпу дазваляе першаснаму правадніку праходзіць праз стрыжань, ствараючы кампактную сістэму вымярэнняў для электрычных шаф і размеркавальных прылад.
Вымярэнне стабільнага току
Тараідальны стрыжань з крамянёвай сталі і медная другасная абмотка прызначаны для забеспячэння стабільных характарыстык пераўтварэння току для вымярэння і абароны.
Абарона ізаляцыі
Адліўка з эпаксіднай смалы забяспечвае электраізаляцыю і спрыяе ўстойлівасці да вільгаці, пылу і механічных уздзеянняў навакольнага асяроддзя.
Гнуткае прымяненне
Серыя можа быць сканфігуравана для розных дыяпазонаў першаснага току і патрабаванняў да дакладнасці. Такім чынам, выбар прадукту можа быць заснаваны на тым, ці арыентавана праграма на вымярэнне, абарону або камбінаваныя функцыі.
Зніжэнне складанасці ўстаноўкі
Калі адпаведная канфігурацыя трансфарматара і ўмовы сістэмы гэта дазваляюць, выкарыстанне скразнога або раздзельнага стрыжня можа паменшыць працу, неабходную для інтэграцыі вымярэння току ў існуючую электрычную інфраструктуру.
Як выбраць правільную мадэль?
Надзейны працэс выбару пачынаецца з электрычнай сістэмы, а не з выгляду трансфарматара. Перш чым размясціць заказ, інжынеры і групы закупак павінны пацвердзіць наступную інфармацыю:
- Першасны ток:Вызначце намінальны і чаканы працоўны ток правадыра.
- Напружанне сістэмы:Пераканайцеся, што трансфарматар адпавядае меркаванаму ўзроўню напружання.
- Частата:Праверце, ці выкарыстоўвае прыкладанне 50 Гц або 60 Гц.
- Другасны выхад:Выберыце 1A або 5A ў залежнасці ад падключанага лічыльніка, рэле або абсталявання для кантролю.
- Клас дакладнасці:Вызначце патрабаванне да дакладнасці ў залежнасці ад таго, выкарыстоўваецца трансфарматар для вымярэння, уліку ці абароны.
- цяжар:Праверце неабходную намінальную магутнасць ВА другаснай ланцуга.
- Асноўнае акно:Пераканайцеся, што першасны кабель або шына могуць фізічна праходзіць праз стрыжань.
- Асяроддзе ўстаноўкі:Пацвердзіце ўмовы ў памяшканні/на вуліцы, тэмпературу, вільготнасць, забруджванне і наяўную абарону корпуса.
Для буйных электратэхнічных праектаў гэтыя параметры павінны быць перагледжаны разам з поўнай аховай і дызайнам вымярэнняў. Правільна абраны трансфарматар току дапамагае прадухіліць несумяшчальнасць паміж трансфарматарам і наступным абсталяваннем кантролю.
Якой практыкі ўстаноўкі трэба прытрымлівацца?
Правільная ўстаноўка важная як для электрабяспекі, так і для выканання вымярэнняў. Першасны праваднік павінен праходзіць праз цэнтр стрыжня, як вызначана канструкцыяй прадукту, дапамагаючы падтрымліваць запланаванае размеркаванне магнітнага патоку.
- Перад устаноўкай пацвердзіце намінальны паказчык трансфарматара.
- Праверце, ці правільна праходзіць першасны праваднік праз акно стрыжня.
- Трымайце праваднік у адпаведным месцы ўнутры стрыжня.
- Пераканайцеся, што другасныя клемы падключаны правільна.
- Выконвайце дзеючыя патрабаванні да другаснага зазямлення.
- Не выкарыстоўвайце другасную ланцуг трансфарматара току ў небяспечным стане разамкнутага ланцуга.
- Пры неабходнасці выкарыстоўвайце адпаведныя ізаляваныя мантажныя прылады.
- Праверце клемы і ізаляцыю падчас планавага тэхнічнага абслугоўвання.
Электрычны мантаж павінен заўсёды выконвацца кваліфікаваным персаналам у адпаведнасці з дзеючымі мясцовымі правіламі, чарцяжамі сістэмы і інструкцыямі вытворцы.
Часта задаюць пытанні
Якое асноўнае прызначэнне трансфарматара току праз стрыжань?
Яго асноўнае прызначэнне - пераўтварэнне моцнага пераменнага току ў меншы другасны ток, які можна выкарыстоўваць для вымярэнняў, уліку, маніторынгу і рэлейнай абароны.
Якія варыянты другаснага току даступныя для LMZC-10?
Інфармацыя аб прадукце LMZC-10 пералічвае варыянты другаснага току 1A і 5A. Адпаведная опцыя залежыць ад патрабаванняў да падключанага вымяральнага або ахоўнага абсталявання.
На які дыяпазон напружання разлічаны трансфарматар?
LMZC-10 прызначаны для сістэм харчавання пераменнага току з працоўным напружаннем ніжэй за 35 кВ з магчымасцю наладжвання для такіх прыкладанняў, як 10 кВ, 24 кВ і 35 кВ у адпаведнасці з патрабаваннямі праекта.
Ці можна скразную канструкцыю выкарыстоўваць для мадэрнізацыі?
так. Адпаведная канфігурацыя скразнога стрыжня або раздзялення стрыжня можа быць карыснай для праектаў мадэрнізацыі і тэхнічнага абслугоўвання, паколькі першасны праваднік можа праходзіць праз трансфарматар без неабходнасці звычайнай спецыяльнай першаснай абмоткі. Фактычная магчымасць ўстаноўкі залежыць ад канкрэтнай канфігурацыі сістэмы.
Якія матэрыялы выкарыстоўваюцца ў канструкцыі LMZC-10?
У трансфарматары выкарыстоўваецца тараідальны стрыжань з крамянёвай сталі, медная другасная абмотка з высокай праводнасцю, ізаляцыя з эпаксіднай смалы і вогнеўстойлівы корпус з ABS.
Ці падыходзіць прадукт для вонкавай ўстаноўкі?
Інфармацыя аб прадукце, на якую спасылаецца спасылка, у асноўным апісвае прымяненне ў памяшканнях. Таму выкарыстанне па-за памяшканнямі варта ацэньваць у адпаведнасці з агароджай, умовамі навакольнага асяроддзя, патрабаваннямі да ізаляцыі і канкрэтнай канфігурацыяй праекта.
Заключэнне
Трансфарматар току праз стрыжань прапануе практычны падыход да вымярэння току і абароны ў сістэмах размеркавання электраэнергіі з выкарыстаннем першаснага кабеля або шыны ў якасці першаснага правадніка праз магнітны стрыжань. Для прыкладанняў, звязаных з размеркавальнымі прыладамі, размеркавальнымі шафамі, вымяральнымі панэлямі, падстанцыямі і прамысловымі энергасістэмамі, неабходна дбайнае супастаўленне першаснага току, напружання, частаты, другаснага выхаду, дакладнасці, нагрузкі і ўсталявальных памераў.
LMZC-10 ад Anqiang Power спалучае тараідальны стрыжань з крамніннай сталі, медную другасную абмотку, ізаляцыю з эпаксіднай смалы і кампактны корпус для прымянення, дзе патрабуецца надзейная выбарка току і абарона. Калі вы выбіраеце трансфарматар току для новай устаноўкі, праекта мадэрнізацыі або індывідуальнай сістэмы размеркавання электраэнергіі, азнаёмцеся са спецыфікацыямі скразнога трансфарматара току ізвяжыцеся з наміз вашым намінальным токам, узроўнем напружання, класам дакладнасці, другасным токам і патрабаваннямі да ўстаноўкі, каб абмеркаваць падыходнае рашэнне.
