Кароткі змест артыкула:Надзейная абарона ад сярэдняга напружання патрабуе не толькі простага перапынення няспраўнасці. Камунальным службам і прамысловым аператарам таксама патрэбныя хуткае пераключэнне, стабільныя механічныя характарыстыкі, нізкія патрабаванні да тэхнічнага абслугоўвання і сумяшчальнасць з усё больш інтэлектуальнымі размеркавальнымі сеткамі. АнВонкавы аўтаматычны выключальнік з пастаяннымі магнітаміспалучае тэхналогію вакуумнага перапынення з механізмам працы з пастаянным магнітам для задавальнення гэтых патрабаванняў. У гэтым артыкуле тлумачыцца, як працуе тэхналогія, дзе яе можна прымяніць, якія тэхнічныя фактары трэба ацаніць перад пакупкай і як яна можа дапамагчы знізіць эксплуатацыйныя праблемы ў сучасных сістэмах размеркавання электраэнергіі.
Размеркавальныя сеткі сярэдняга напружання працуюць у складаных умовах. Няспраўнасць фідэра, злучэння трансфарматара, прамысловай шыны, чыгуначнай энергасістэмы або ўстаноўкі аднаўляльных крыніц энергіі можа перапыніць падачу электраэнергіі і патэнцыйна пашкодзіць каштоўнае абсталяванне. Такім чынам, выключальнік з'яўляецца найважнейшай часткай ланцуга абароны.
Аднак сучасныя аператары сутыкаюцца з некалькімі праблемамі адначасова. Абсталяванне можа быць устаноўлена на адкрытым паветры, дзе яно падвяргаецца ўздзеянню вільгаці, пылу, ультрафіялетавага выпраменьвання, перападаў тэмператур і іншых уздзеянняў навакольнага асяроддзя. У той жа час размеркавальныя сеткі становяцца ўсё больш аўтаматызаванымі, ствараючы попыт на абсталяванне, якое можа паслядоўна рэагаваць на электрычныя каманды і мець зносіны з інтэлектуальнымі сістэмамі абароны і кіравання.
Традыцыйныя выключальнікі з механічным кіраваннем могуць працаваць эфектыўна, але іх механізмы ўтрымліваюць некалькі рухомых частак. Механічны знос, патрабаванні да рэгулявання і непаслядоўная праца на працягу працяглых перыядаў службы могуць выклікаць праблемы, асабліва ва ўстаноўках, якія патрабуюць частага пераключэння.

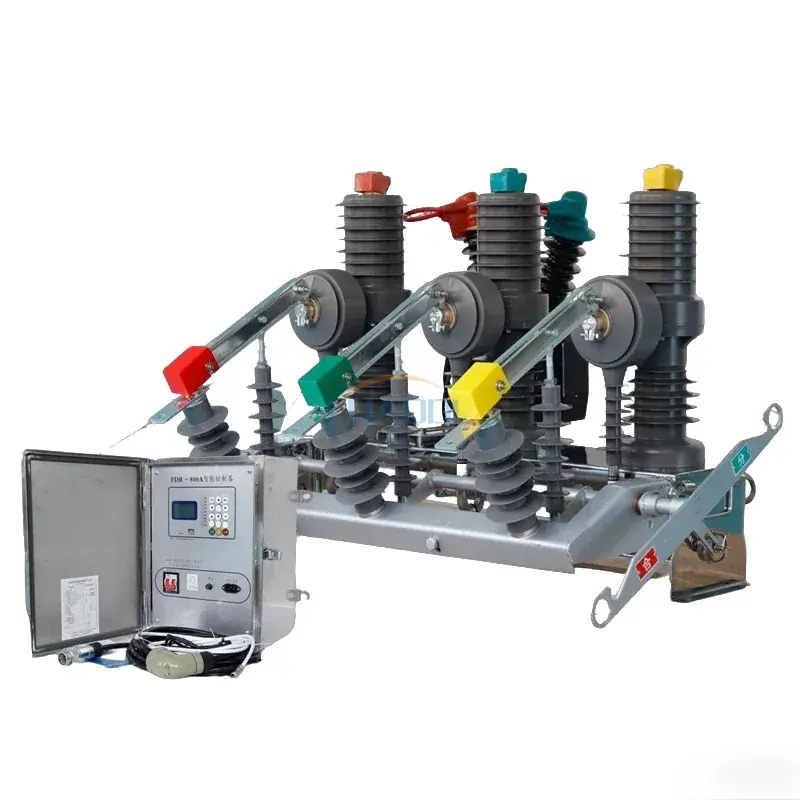

Аўтаматычны выключальнік з пастаяннымі магнітамі для вонкавага выкарыстання вырашае гэтыя праблемы, спалучаючы вакуумны перарывальнік з прывадам з пастаяннымі магнітамі. У выніку атрымалася кампактнае камутацыйнае рашэнне сярэдняга напружання, распрацаванае для надзейнай працы, меншай механічнай складанасці і інтэграцыі ў сучасныя размеркавальныя сістэмы.
Прынцып працы заснаваны на двух асноўных тэхналогіях:перапыненне вакуумуіспрацоўванне з пастаянным магнітам.
Падчас нармальнай працы аўтаматычны выключальнік дазваляе току праходзіць па яго токаправодным шляху. Калі сістэма абароны вызначае ненармальны стан, на прывадны механізм паступае каманда на размыканне кантактаў. Прывад з пастаянным магнітам прыводзіць у дзеянне механізм, раздзяляючы кантакты ўнутры вакуумнага перарывальніка.
Пры раз'яднанні кантактаў можа на кароткі час утварыцца электрычная дуга. Паколькі кантакты размешчаны ўнутры вакуумнага перарывальніка, дуга хутка гасне, калі ток праходзіць праз натуральную кропку перапынення. Затым ланцуг электрычна ізалюецца ад няспраўнасці.
Для аперацыі замыкання прывад перамяшчае кантакты назад у неабходнае становішча. Кантраляванае перамяшчэнне дапамагае забяспечыць паўтарэнне прадукцыйнасці пераключэння.
Гэтую паслядоўнасць дзеянняў можна абагульніць наступным чынам:
Спалучэнне гэтых тэхналогій асабліва карысна, калі аператарам патрэбныя хуткае пераключэнне і надзейныя механічныя характарыстыкі без залежнасці ад складанай спружыннай аперацыйнай структуры.
Прывадны механізм аказвае непасрэдны ўплыў на надзейнасць выключальніка. Механізм з пастаянным магнітам выкарыстоўвае электрамагнітную сілу для кіравання рухам механізму пераключэння і падтрымання яго працоўнага становішча.
У параўнанні з механізмамі, якія змяшчаюць большую колькасць элементаў механічнай перадачы, прывад з пастаяннымі магнітамі можа мець менш рухомых элементаў. Гэта памяншае магчымыя кропкі механічнага зносу і дапамагае падтрымліваць паслядоўныя паводзіны адчынення і закрыцця.
| Разгляд | Механізм пастаяннага магніта | Традыцыйны механічны механізм |
|---|---|---|
| Механічная складанасць | Адносна простая аперацыйная структура | Можа ўтрымліваць больш дэталяў механічнай трансмісіі |
| Рухомыя кампаненты | Паменшаная колькасць механічных рухомых частак | Як правіла, больш механічных кампанентаў |
| Попыт на тэхнічнае абслугоўванне | Прызначаны для працы, якая не патрабуе абслугоўвання | Можа спатрэбіцца перыядычная праверка і рэгуляванне |
| Кансістэнцыя пераключэння | Стабільнае электрамагнітнае спрацоўванне | Можа ў большай ступені залежаць ад механічнага стану |
| Частае пераключэнне | Добра падыходзіць для прыкладанняў, якія патрабуюць паўторных аперацый | Выбар залежыць ад канструкцыі механізму і працоўнага цыклу |
Практычная перавага - гэта не проста скарачэнне колькасці кампанентаў. Механізм працы таксама з'яўляецца важным фактарам, калі выключальнікі ўстаноўлены ў месцах, дзе абцяжараны доступ для тэхнічнага абслугоўвання або дзе незапланаваны прастой можа мець значныя эксплуатацыйныя выдаткі.
Правільна спраектаваны вонкавы аўтаматычны выключальнік з пастаяннымі магнітамі змяшчае некалькі скаардынаваных электрычных, механічных і ізаляцыйных кампанентаў. Кожны кампанент спрыяе бяспечнаму пераключэнню і надзейнай працы.
Паколькі гэтыя кампаненты працуюць разам, выбар ніколі не павінен грунтавацца толькі на намінальным напрузе. Неабходна ўлічваць поўны электрычны абавязак, асяроддзе ўстаноўкі, патрабаванні да кантролю і стратэгію абароны сістэмы.
Адным з самых важных пераваг з'яўляецца спрошчаная механічная сістэма кіравання. З меншай колькасцю кропак механічнага зносу можна скараціць руцінную механічную рэгуляванне. Гэта можа быць асабліва важна для адкрытых падстанцый, аддаленых размеркавальных сетак і прамысловых аб'ектаў, дзе доступ для тэхнічнага абслугоўвання нязручны.
Прывад з пастаянным магнітам забяспечвае кіраванае электрамагнітнае рух. Паслядоўныя паводзіны пры адчыненні і закрыцці важныя, калі выключальнік шматкроць кіруецца сістэмамі абароны, аўтаматызацыі або дыстанцыйнага кіравання.
Вакуумны перарывальнік забяспечвае эфектыўнае адключэнне дугі, не патрабуючы выкарыстання ў камеры выключальніка звычайных ізаляцыйных газаў або вадкіх асяроддзяў для тушэння дугі. Гэта робіць вакуумную тэхналогію добра прыдатнай для многіх прыкладанняў размеркавання сярэдняга напружання.
Прывад распрацаваны для эфектыўнай працы, што можа дапамагчы паменшыць энергію, неабходную для аперацый пераключэння. Дакладнае спажыванне энергіі залежыць ад канкрэтнай канфігурацыі і сістэмы кіравання, таму перад канчатковым выбарам заўсёды трэба правяраць характарыстыкі праекта.
Вонкавае размеркавальнае абсталяванне павінна змагацца з уздзеяннем навакольнага асяроддзя. Адпаведна спраектаваны вонкавы шчыт выключальніка дапамагае абараніць унутраныя кампаненты ад вільгаці, пылу, ультрафіялетавага ўздзеяння і змены ўмоў надвор'я.
Для прыкладанняў, якія прадугледжваюць шматразовае пераключэнне, механічная трываласць з'яўляецца важным крытэрыем пакупкі. Тэхнічныя характарыстыкі прадукту Anqiang паказваюць на механічны тэрмін службы да 10 000 аперацый для адпаведнай канфігурацыі выключальніка з пастаяннымі магнітамі для вонкавага выкарыстання.
Сучасныя электрасеткі ўсё часцей залежаць ад дыстанцыйнага кіравання, маніторынгу і аўтаматызаванага кіравання няспраўнасцямі. Адпаведна сканфігураваны аўтаматычны выключальнік з пастаяннымі магнітамі можа падтрымліваць інтэграцыю з SCADA і сістэмамі аўтаматызацыі размеркавання, дазваляючы аператарам будаваць больш спагадныя электрычныя сеткі.
Выбар аўтаматычнага выключальніка толькі на аснове яго назвы або класа напружання можа прывесці да непрыдатнай канфігурацыі. Пакупнікі павінны параўнаць характарыстыкі выключальніка з фактычнымі электрычнымі характарыстыкамі ўстаноўкі.
| Параметр | Прыклад спецыфікацыі | Чаму гэта важна |
|---|---|---|
| Намінальнае напружанне | 12 кВ / 24 кВ | Павінен адпавядаць класу намінальнага напружання размеркавальнай сістэмы. |
| Намінальная частата | 50 Гц | Павінна адпавядаць частаце энергасістэмы. |
| Намінальны ток | 630 A / 1250 A | Вызначае бесперапынную здольнасць да току. |
| Ток адключэння кароткага замыкання | 20 кА / 25 кА | Паказвае здольнасць выключальніка адключаць ток замыкання. |
| Пікавы ток, які вытрымлівае | 50 кА / 63 кА | Важна для ацэнкі кароткачасовага электрамагнітнага стрэсу. |
| Імпульс маланкі вытрымлівае напружанне | 125 кВ / 145 кВ | Важна для каардынацыі ізаляцыі і абароны ад пераходных працэсаў. |
| Механічнае жыццё | Да 10 000 аперацый | Карысна, калі чакаецца частае пераключэнне. |
У інфармацыі аб прадукце, прадстаўленай Anqiang, пералічаны канфігурацыі намінальнага напружання 12 кВ і 24 кВ, намінальныя токі 630 А і 1250 А і адключальная здольнасць пры кароткім замыканні 20 кА і 25 кА для адпаведных мадэляў.
Фактычны выбар заўсёды павінен грунтавацца на поўнай канструкцыі сістэмы, дзеючых стандартах, каардынацыі абароны і патрабаваннях канкрэтнага праекта, а не на тым, што кожная канфігурацыя мае аднолькавыя рэйтынгі.
Камбінацыя вонкавай канструкцыі, вакуумнага перапынення і працы з пастаянным магнітам робіць гэта абсталяванне прыдатным для шырокага дыяпазону прымянення сярэдняга напружання.
Аньцян вызначае камунальныя падстанцыі, размеркавальныя сеткі, чыгуначную электрыфікацыю, здабычу карысных выкапняў, прамысловыя энергасістэмы і ўстаноўкі аднаўляльных крыніц энергіі сярод абласцей прымянення свайго вонкавага выключальніка з пастаяннымі магнітамі.
Правільны выключальнік трэба выбіраць, пачынаючы з электрычнай сістэмы, а не з каталога прадукцыі. Практычны працэс адбору можа прадухіліць як недастатковыя спецыфікацыі, так і непатрэбнае павелічэнне памераў.
Такі падыход больш надзейны, чым выбар выключальніка толькі па намінальным току або пакупной цане. Больш нізкі першапачатковы кошт можа стаць дарагім, калі абсталяванне складана абслугоўваць, яно несумяшчальна з сістэмай кіравання або няправільна падабрана да ўзроўню няспраўнасці.
Нягледзячы на тое, што аўтаматычныя выключальнікі з пастаяннымі магнітамі прызначаны для скарачэння механічнага абслугоўвання, нізкі ўзровень абслугоўвання не азначае нулявой праверкі. Дысцыплінаваная праграма эксплуатацыі застаецца важнай для абсталявання сярэдняга напружання.
Для вонкавага абсталявання экалагічная праверка асабліва важная. Вільгаць, забруджванне, карозія і механічныя пашкоджанні могуць паступова паўплываць на ізаляцыю і надзейнасць працы, нават калі выключальнік мае трывалую канструкцыю.
Такім чынам, праграма прафілактычнага абслугоўвання павінна быць сканцэнтравана на поўнай устаноўцы, а не разглядаць аўтаматычны выключальнік як ізаляваны кампанент.
Вонкавы аўтаматычны выключальнік з пастаяннымі магнітамі - гэта аўтаматычны выключальнік сярэдняга напружання, які аб'ядноўвае вакуумны выключальнік з механізмам прывада з пастаяннымі магнітамі. Ён прызначаны для надзейнага пераключэння і адключэння няспраўнасцяў у вонкавых размеркавальных і прамысловых энергасістэмах.
Канфігурацыя залежыць ад вытворцы і патрабаванняў праекта. Сямейства прадуктаў Anqiang ZW32-12G і ZW32-24G прызначана для прымянення сярэдняга напружання 12 кВ і 24 кВ.
Механізм можа паменшыць механічную складанасць, забяспечыць паслядоўнае пераключэнне, знізіць механічны знос і падтрымліваць працу, якая не патрабуе абслугоўвання. Гэтыя характарыстыкі асабліва важныя для абсталявання, якое падвяргаецца частым пераключэнням.
так. Адпаведна сканфігураваны блок можа быць інтэграваны з аўтаматызацыяй размеркавання, SCADA, аддаленым маніторынгам і інтэлектуальнымі сістэмамі абароны. Дакладная канфігурацыя сувязі і кіравання павінна быць пацверджана для кожнага праекта.
так. Вонкавыя аўтаматычныя выключальнікі з пастаяннымі магнітамі могуць быць выкарыстаны ў секцыях сярэдняга напружання сонечных і ветравых сістэм размеркавання, дзе іх характарыстыкі напружання, току, адключэння ад замыканняў, ізаляцыі і кантролю адпавядаюць патрабаванням да ўстаноўкі.
Механічная трываласць залежыць ад канкрэтнай мадэлі і ўмоў эксплуатацыі. Прыдатная спецыфікацыя Anqiang пералічвае механічны тэрмін службы да 10 000 аперацый.
Каб атрымаць дакладныя тэхнічныя рэкамендацыі, укажыце напружанне сістэмы, намінальны ток, узровень кароткага замыкання, частату, асяроддзе ўстаноўкі, рэжым пераключэння, кіруючае напружанне, патрабаванні да аўтаматызацыі, спосаб мантажу і любыя прыдатныя стандарты праекта. Ранняе прадастаўленне гэтай інфармацыі можа паменшыць змены спецыфікацый пазней.
Вонкавы аўтаматычны выключальнік з пастаяннымі магнітамі - гэта больш, чым звычайная камутацыйная прылада з іншым прывадам. Камбінуючы вакуумнае адключэнне з функцыяй пастаяннага магніта, ён задавальняе некалькі практычных патрабаванняў сучасных сетак сярэдняга напружання: надзейнае пераключэнне, меншая механічная складанасць, меншыя патрабаванні да тэхнічнага абслугоўвання, прыстасоўвальнасць на адкрытым паветры і сумяшчальнасць з усё больш аўтаматызаванымі сістэмамі размеркавання электраэнергіі.
Самы важны момант для пакупнікоў - падабраць аўтаматычны выключальнік у адпаведнасці з фактычнай электрычнай нагрузкай. Намінальнае напружанне, бесперапынны ток, магчымасць адключэння пры кароткім замыканні, узровень ізаляцыі, частата пераключэнняў, умовы навакольнага асяроддзя, архітэктура кіравання і патрабаванні да ўстаноўкі - усё гэта павінна быць ацэнена перад прыняццем канчатковага рашэння.
Аньцян забяспечвае выключальнікі на адкрытым паветры з пастаяннымі магнітамі для прымянення сярэдняга напружання з канфігурацыямі, распрацаванымі вакол сістэм і прымянення на 12 кВ і 24 кВ, ад размеркавальных сетак і падстанцый да прамысловых, чыгуначных, горназдабыўных і аднаўляльных крыніц энергіі.
Шукаеце надзейны адкрыты выключальнік з пастаяннымі магнітамі для вашага праекта сярэдняга напружання?Падзяліцеся з напругай вашай сістэмы, намінальным токам, узроўнем няспраўнасці, умовамі ўстаноўкі і патрабаваннямі да кіраванняАньцянкаб абмеркаваць прыдатную канфігурацыю.Звяжыцеся з наміінфармацыю аб прадукце, тэхнічную падтрымку і рашэнне, адпаведнае вашаму прылажэнню.
Важна:Выбар і ўстаноўка аўтаматычнага выключальніка павінны праводзіцца кваліфікаванымі спецыялістамі-электрыкамі ў адпаведнасці з дзеючымі мясцовымі стандартамі, патрабаваннямі да абароны сістэмы і тэхнічнай дакументацыяй вытворцы.
