Унутраны выключальнік нагрузкі высокага напружання

Model:FZN25-12/FZR25-12D

Anqiang Power - кітайскі вытворца выключальнікаў нагрузкі высокага напружання для памяшканняў. Нашы выключальнікі нагрузкі адрозніваюцца унікальнай канструкцыяй структуры перадачы, у якой дугогасительная камера вытрымлівае высокае напружанне толькі ў моманты закрыцця і размыкання. Такім чынам, яны кампактныя і лёгкія, што дазваляе адначасова працаваць як ізаляцыйным кантактам, так і кантактам для гашэння дугі.

Адправіць запыт

Апісанне Прадукта

Магутнасць Аньцянпрадстаўляе серыі FZN25 і FZRN25 наступнага пакаленняунутраныя выключальнікі нагрузкі высокага напружаннядля 12 кВ, 50 Гц кальцавых магістральных блокаў (RMU). Распрацаваны з аізалявальны кантакт прамога дзеяння, звязаны з вакуумным перарывальнікам, гэтыя пераключальнікі забяспечваюцьстварэнне/разрыў нагрузкі без дугіі трывалыабарона ад кароткага замыкання(для FZRN25). Незалежна ад таго, кіруеце вы электрападстанцыяй, шафай збору энергіі ветру або прамысловым прадпрыемствам, наша серыя FZN25/FZRN25 забяспечвае надзейны кантроль нагрузкі і бяспеку.

FZN25 супраць FZRN25: якая мадэль падыходзіць для вашага трансфарматара і RMU?

ФЗН25-12Д/T630-20

Чысты перамыкач нагрузкі

✓ Намінальны ток:630А
✓ Адключэнне ад кароткага замыкання:Няма (няма засцерагальніка)
✓ Лепшае для:Пераключэнне кабельных шлейфаў, галоўны выключальнік RMU, частыя цыклы нагрузкі
✓ Звычайнае выкарыстанне:Пераключэнне на трансфарматар без нагрузкі 1250 кВА

ФЗРН25-12Д/T125-31.5

Камбінаваны прыбор з засцерагальнікам

✓ Намінальны ток:125A (нагрузка) / 31,5kA (няспраўнасць)
✓ Адключэнне ад кароткага замыкання:31,5 кА (засцерагальнік SDLAJ-12)
✓ Лепшае для:Першасная абарона трансфарматара, ізаляцыя замыкання да 31,5 кА
✓ Ток перадачы:2000A (плаўная каардынацыя выключальніка засцерагальніка і нагрузкі)

📍 Кіраўніцтва па прымяненні і выбары: рэальныя сітуацыі

✅ Сцэнар 1: 12 кВ кальцавой галоўны блок (RMU) у якасці ўваходнага/шлейфнага пераключальніка
ВыкарыстоўвайцеFZN25як галоўны выключальнік нагрузкі. Ён апрацоўвае контурны ток 630 А, замыкаючы і размыкаючы кальцавую сетку. Убудаваны зазямляльнік забяспечвае бяспечнае зазямленне падчас тэхнічнага абслугоўвання.

✅ Сцэнар 2: Абарона фідэра трансфарматара (напрыклад, 1000 кВА, 1250 кВА)
ВыбірайFZRN25. Засцерагальнік (SDLAJ-12) ліквідуе міжфазнае замыканне і замыканне на зямлю да 31,5 кА, а вакуумны выключальнік нагрузкі спраўляецца з нармальным токам нагрузкі да 125 А. Ідэальна падыходзіць длявецер/сонечныя калекцыйныя шафыікампактныя падстанцыі.

✅ Сцэнар 3: пераключэнне трансфарматара без нагрузкі (≤1250 кВА)
І FZN25, і FZRN25 могуць адключаць трансфарматары халастога ходу дзякуючы высокаму аднаўленню дыэлектрычнай прапускной здольнасці вакуумнага перарывальніка. Аднак, калі вы чакаеце частых няспраўнасцяў кароткага замыкання, заўсёды аддавайце перавагуFZRN25.

📋 Тэхнічныя характарыстыкі

Назва праекта	Значэнне параметра
Назва праекта	ФЗН25-12Д/T630-20	ФЗРН25-12Д/T125-31.5
Намінальнае напружанне	12 КВ
Намінальная частата	50 Гц
Намінальны ток дынамічнай стабільнасці	50 КА	—
Намінальны ток адключэння актыўнай нагрузкі	630 А	125 А
Намінальны ток адключэння замкнёнага контуру	630 А	125 А
Намінальны ток зарадкі і адключэння кабеля	10 А
Адключэнне ненагружанага трансфарматара (магутнасці)	1250 кВА
Намінальны ток адключэння пры кароткім замыканні	—	31,5 КА
Намінальны ток перадачы	—	2000 А
Мадэль засцерагальніка	—	СДЛАЖ-12
Выхад энергіі ўдару	—	2-5 Дж (сярэдні)
Намінальны ток кароткага замыкання	50 КА
Намінальны ток дынамічнай стабільнасці зазямляльніка	50 КА
Зазямляльнік 2S, цепластабільны ток	20 КА
Намінальнае напружанне дапаможнай ланцуга	AC/DC220,110
Механічнае жыццё	10 000 разоў

📐 Контурныя малюнкі і разбіўка кампанентаў

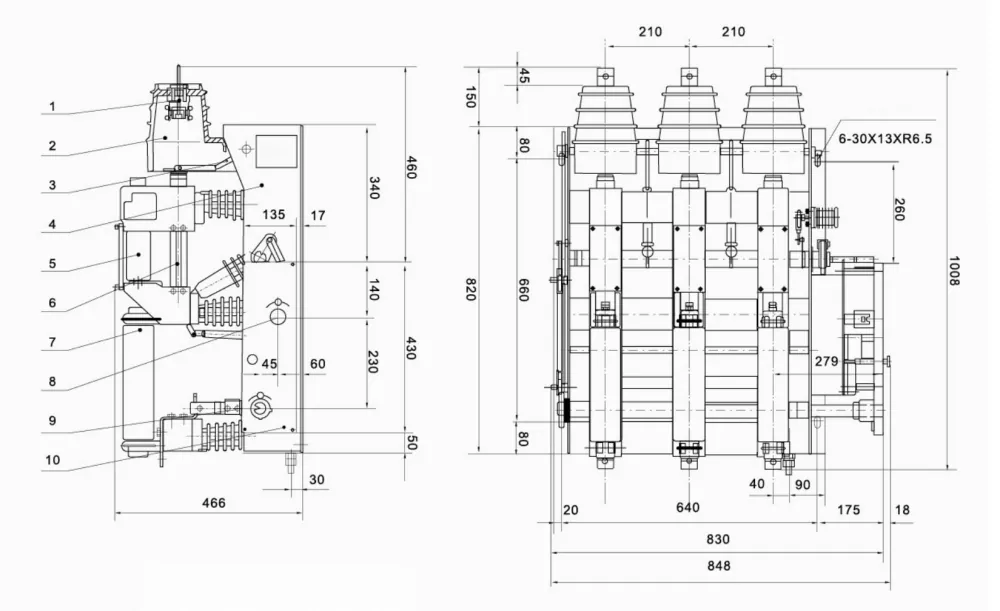

ФЗРН25-12Д– 1. Стацыянарны кантакт, 2. Ізаляцыйная вечка, 3. Клапан, 4. Рама, 5. Вакуумны перарывальнік, 6. Праводзячы цыліндр, 7. Засцерагальнік, 8. Вал назапашвальніка энергіі, 9. Вал зазямляльніка, 10. Панэль кіравання.

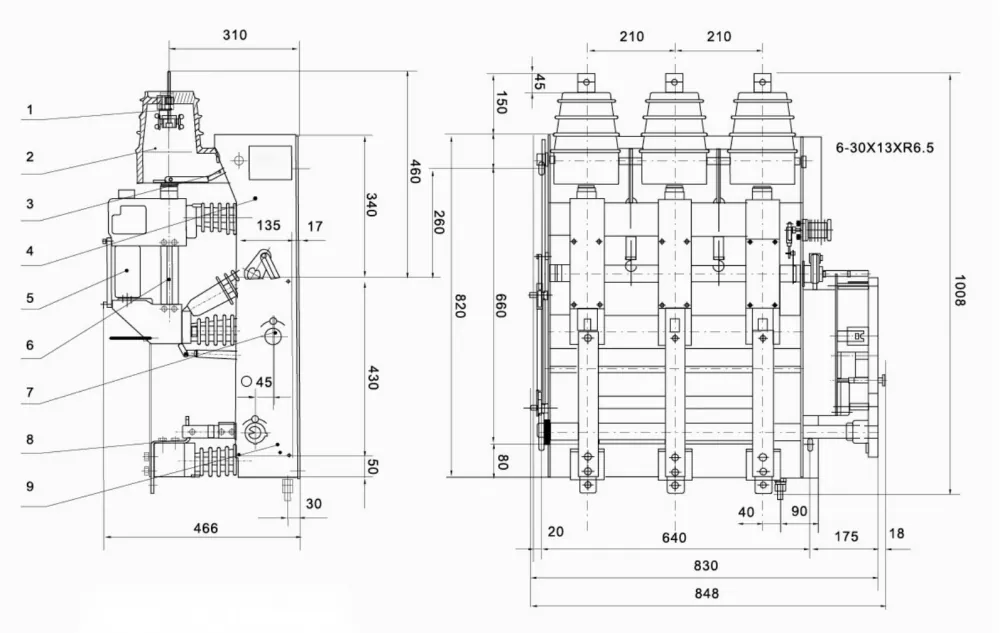

ФЗН25-12Д– такая ж трывалая канструкцыя, але без трымальніка засцерагальніка. Ізалявальны кантакт прамога дзеяння + вакуумны перарывальнік забяспечвае бяспечнае пераключэнне нагрузкі.

Абедзве мадэлі сумяшчальныя зKYN28-12, HXGN-12 і модульныя карпусы RMU. Дадатковы электраматорны механізм даступны для аддаленай інтэграцыі SCADA. Звяжыцеся з намі, каб атрымаць чарцяжы САПР (DXF/PDF).

🏭 Чаму Anqiang Power? – Ваш надзейны партнёр для выключальнікаў нагрузкі 12 кВ

Прамы завод– Без пасярэднікаў, лепшая цана і час выканання (15-25 дзён).
Тыпавы тэст– GB3804, IEC 60265-1, цалкам сертыфікаваны.
Настройка гатовая– Электрычнае кіраванне, дапаможныя выключальнікі, спецыяльныя блакіроўкі.
Глабальныя спасылкі– Пастаўляецца ў Паўднёва-Усходнюю Азію, Блізкі Усход, Афрыку, Паўднёвую Амерыку.

📌 Рэальныя спасылкі на праекты:

✅ Філіпіны– 200+ адзінак FZN25-12D/T630-20 пастаўлена камунальнай кампаніі ў метро Манілы для мадэрнізацыі шафы RMU (2024–2025).

✅ В'етнам– 150 камплектаў FZRN25-12D/T125-31.5, разгорнутых у калекцыйных шафах сонечных ферм (правінцыя Бінь Тхуан, праект магутнасцю 50 МВт).

Часта задаюць пытанні

Q1: У чым розніца паміж FZN25 і FZRN25?
A: FZN25 - гэта чысты выключальнік нагрузкі (макс. 630 А, без унутранага засцерагальніка). FZRN25 - гэта камбінаваная прылада з засцерагальнікам (выключальнік нагрузкі + засцерагальнік), якая можа адрываць токі кароткага замыкання да 31,5 кА. Выкарыстоўвайце FZRN25, калі вам патрэбна абарона трансфарматара ад кароткага замыкання.

Q2: Што азначае «намінальны ток перадачы» на FZRN25?
A: Ток перадачы (2000A) - гэта максімальны ток, які можа разарваць выключальнік нагрузкі, калі спрацоўвае забойнік засцерагальніка. Вышэй гэтага значэння толькі засцерагальнік спыняе няспраўнасць. FZRN25 Anqiang Power забяспечвае надзейную каардынацыю.

Q3: Ці магу я ўсталяваць электрычны аператар на FZN25/FZRN25?
A: Так, абодва падтрымліваюць электрычную працу з AC/DC 110V або 220V. Ідэальна падыходзіць для дыстанцыйнага кіравання і сістэм SCADA.

Q4: Які механічны тэрмін службы гэтых выключальнікаў нагрузкі?
A: 10 000 аперацый пры нармальных умовах эксплуатацыі дзякуючы герметычнаму вакуумнаму перарывальніку і трываламу спружыннаму механізму.

Q5: Ці даяце вы ўзоры перад аптовым заказам?
A: Безумоўна. Узоры перад вытворчасцю даступныя з часам выканання 7-10 дзён. Мы таксама падтрымліваем завадскія сведкавыя выпрабаванні.

📩 Патрэбна індывідуальнае рашэнне або прайс-ліст?

Скажыце нам ваш намінальны ток, тып працы (ручной/электрычны) і магутнасць трансфарматара. Мы адкажам на працягу 24 гадзін.

Запыт цытаты →

Адрас электроннай пошты: sales@anqiangpower.com | WhatsApp: 8615057324888
