Як унутраны трансфарматар току 10 кВ можа палепшыць вымярэнне і абарону ў сістэмах сярэдняга напружання

Магутнасць АньцянразвіваеУнутраны трансфарматар току 10 кВдля вымярэння сярэдняга напружання і рэлейнай абароны з мадэллю LZZBJ9-10, якая мае цалкам закрытую ізаляцыю з эпаксіднай смалы, варыянты другаснага току 5A/1A і некалькі канфігурацый першаснага току для размеркавання электраэнергіі ўнутры памяшканняў.

Трансфарматар току з'яўляецца ключавым кампанентам у электрычных сістэмах сярэдняга напружання, таму што ён пераўтварае вялікі першасны ток у стандартызаваны другасны сігнал, які можа быць бяспечна апрацаваны лічыльнікамі, абсталяваннем для кантролю і рэле абароны. Унутраны трансфарматар току LZZBJ9-10 10 кВ прызначаны для ўнутраных ланцугоў пераменнага току 10 кВ і ніжэй пры 50 Гц або 60 Гц. Яго цалкам закрытая канструкцыя з эпаксіднай смалы спалучае ў сабе ізаляцыю, механічную абарону і кампактную ўстаноўку ў адной канструкцыі. З параметрамі першаснага току ад 5 А да 2500 А, другаснага току 1 А ці 5 А і ўзроўню ізаляцыі 12/42/75 кВ, яго можна наладзіць для розных патрабаванняў да вымярэнняў і абароны.

Змест

1. Што такое крыты трансфарматар току 10 кВ?
2. Як гэта працуе ў сістэме сярэдняга напружання?
3. Якія тэхнічныя параметры варта праверыць пакупнікам?
4. Якія асаблівасці канструкцыі забяспечваюць надзейную працу?
5. Дзе гэта звычайна выкарыстоўваецца?
6. Як правільна выбраць КТ?
7. Часта задаюць пытанні
8. Звярніцеся да Anqiang Power, каб атрымаць індывідуальнае рашэнне

Што такое крыты трансфарматар току 10 кВ?

Унутраны трансфарматар току 10 кВ - гэта прыборны трансфарматар, прызначаны для вымярэння і кантролю току ва ўнутраных электрычных сістэмах сярэдняга напружання. Замест таго, каб падключаць вымяральныя прыборы і ахоўныя рэле непасрэдна да высокіх першасных токаў, трансфарматар зніжае ток да стандартызаванага другаснага значэння, якое можа апрацоўвацца наступным абсталяваннем.

Мадэль LZZBJ9-10 прызначана для ланцугоў 10 кВ і ніжэй з намінальнай частатой 50 Гц або 60 Гц. Згодна са спецыфікацыямі вытворцы, ён выкарыстоўвае цалкам закрытую структуру з эпаксіднай смалы і падыходзіць для вымярэння току, вымярэння энергіі і рэлейнай абароны.

Такое размяшчэнне стварае электрычную ізаляцыю паміж першаснай ланцугом і вымяральным або ахоўным абсталяваннем, адначасова забяспечваючы прыдатны сігнал току. У выніку КТ становіцца важным інтэрфейсам паміж электраабсталяваннем высокай магутнасці і сістэмамі кантролю нізкага ўзроўню.

Як гэта працуе ў сістэме сярэдняга напружання?

Прынцып дзеяння заснаваны на электрамагнітнай індукцыі. Калі ток цячэ праз першасны праваднік, ён стварае магнітнае поле ў стрыжні ЦТ. Затым другасная абмотка вырабляе прапарцыйны ток, які можна падключыць да лічыльнікаў, рэле абароны або прылад кантролю.

Напрыклад, сістэма размеркавання электраэнергіі можа перадаваць сотні ці тысячы ампер на першасным баку, у той час як падключанае абсталяванне кантролю разлічана на значна меншы стандартызаваны ток. Правільна падабраны КТ забяспечвае патрабаваны каэфіцыент трансфармацыі, каб другасны ланцуг мог прадстаўляць асноўны працоўны стан.

Функцыі вымярэння і абароны

• Бягучае вымярэнне:Забяспечвае прапарцыйны сігнал для электралічыльнікаў і кантрольнага абсталявання.
• Кіраванне энергіяй:Падтрымлівае сістэмы вымярэнняў, якія выкарыстоўваюцца для маніторынгу спажывання электраэнергіі і ўмоў працы.
• Рэлейная абарона:Падае сігналы току на рэле абароны пры ўзнікненні ненармальных умоў або няспраўнасцяў.
• Аўтаматызацыя размеркавання:Прадастаўляе актуальную інфармацыю для аўтаматызаваных сістэм кантролю і кіравання.

Такім чынам, ТТ неабходна выбіраць у адпаведнасці як з нармальнымі патрабаваннямі да вымярэнняў, так і з характарыстыкамі абароны электрычнай сістэмы.

Якія тэхнічныя параметры варта праверыць пакупнікам?

Выбар трансфарматара току павінен пачынацца з электрычных параметраў прымянення, а не толькі з фізічных памераў. Першасны ток, другасны ток, клас дакладнасці, намінальная магутнасць, узровень ізаляцыі і характарыстыкі ўстойлівасці да кароткага замыкання ўплываюць на тое, ці падыходзіць ТТ для пэўнага размеркавальнага прылады або размеркавальнай устаноўкі.

Гэтыя значэнні заўсёды трэба правяраць у адпаведнасці з фактычнай электрычнай канструкцыяй, падлучаным абсталяваннем і адпаведнымі патрабаваннямі праекта перад замовай.

Якія асаблівасці канструкцыі забяспечваюць надзейную працу?

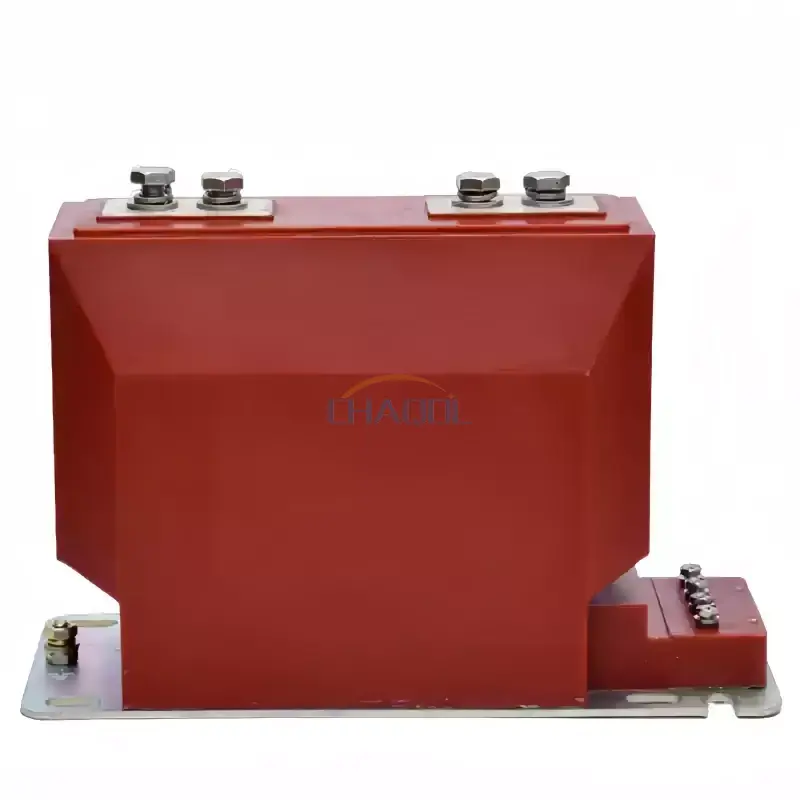

Цалкам закрытая ізаляцыя з эпаксіднай смалы

LZZBJ9-10 выкарыстоўвае структуру адліўкі з эпаксіднай смалы, якая цалкам ахоплівае ўнутраныя кампаненты. Гэтая канструкцыя забяспечвае электраізаляцыю, адначасова абараняючы ўнутраны вузел ад уздзеянняў навакольнага асяроддзя, якія звычайна сустракаюцца ва ўнутраных памяшканнях размеркавальных прылад.

Кампактная інтэграваная канструкцыя

Жалезны стрыжань, другасная абмотка і сістэма ізаляцыі інтэграваныя ў кампактны корпус. Гэта карысна, калі панэлі размеркавальных прылад і размеркавальныя шафы маюць абмежаваную прастору для ўстаноўкі. Кампактная канструкцыя таксама можа спрасціць інтэграцыю абсталявання і другасную праводку.

Абароненыя другасныя клемы

Узмоцненая клеммная скрынка забяспечвае дадатковую абарону другаснай праводкі. Разам з базай зазямлення і мантажнай канструкцыяй гэта дапамагае падтрымліваць упарадкаваную ўстаноўку і больш бяспечны доступ падчас агляду і тэхнічнага абслугоўвання.

Некалькі бягучых канфігурацый

Розныя канфігурацыі першаснага току дазваляюць аднаму і таму ж сямейству прадуктаў працаваць з шырокім дыяпазонам распаўсюджвання. Даступныя канфігурацыі вар'іруюцца ад намінальных паказчыкаў малога току да прымянення моцнага току да 2500 А, у залежнасці ад прыдатнай канфігурацыі мадэлі.

Дзе гэта звычайна выкарыстоўваецца?

Кампактная структура і канструкцыя сярэдняга напружання робяць гэты тып CT прыдатным для некалькіх унутраных электрычных прымянення.

• Унутраныя размеркавальныя прылады:Забяспечвае сігналы току для ланцугоў вымярэння і абароны.
• Электраразмеркавальныя шафы:Падтрымлівае маніторынг фідэраў і электрычных нагрузак.
• Кампактныя падстанцыі:Інтэрфейс першасных ланцугоў з вымяральным і ахоўным абсталяваннем.
• Прамысловыя энергетычныя сістэмы:Дапамагае кантраляваць працоўныя ўмовы электрычнасці на вытворчых прадпрыемствах.
• Сістэмы кіравання энергіяй:Прадастаўляе бягучую інфармацыю для электрычнага маніторынгу і аналізу.
• Аўтаматызацыя размеркавання:Падтрымка вызначэння току для аўтаматызаванага электрычнага кантролю і кантролю.

У практычных устаноўках трансфарматар можа працаваць разам з рэле абароны, лічыльнікамі энергіі, кантрольнымі прыборамі і іншым другасным электрычным абсталяваннем. Гэта робіць дакладныя характарыстыкі асабліва важнымі пры інтэграцыі CT у існуючую сістэму размеркавальнага прылады.

Як правільна выбраць КТ?

Для інжынераў, электрамантажных падрадчыкаў, вытворцаў размеркавальных прылад і груп закупак выбар прадукцыі павінен грунтавацца на поўным электрычным прымяненні, а не толькі намінальным напрузе.

1. Праверце напружанне сістэмы.Пераканайцеся, што CT падыходзіць для рэальнай сеткі сярэдняга напружання, напрыклад, 10 кВ.
2. Вызначце першасны ток.Выберыце асноўны ток, які адпавядае чаканым умовам працы і сістэмы.
3. Выберыце другасны ток.Праверце, ці патрабуецца другасная абмотка току 1А або 5А для лічыльнікаў і ахоўных рэле.
4. Вызначце патрабаванне да дакладнасці.Схемы вымярэння і абароны могуць патрабаваць розных класаў дакладнасці.
5. Праверце другасную нагрузку.Намінальная магутнасць павінна быць сумяшчальная з падключанай другаснай ланцугом.
6. Праверце патрабаванні да ізаляцыі.Пераканайцеся, што ўзровень ізаляцыі адпавядае электрычнай сістэме і праекту.
7. Праверце механічныя ўмовы ўстаноўкі.Мантажныя адтуліны, размяшчэнне клемы, даступная прастора ў шафе і механізмы зазямлення павінны быць прагледжаны.

Для індывідуальных праектаў прадастаўленне пастаўшчыку інфармацыі пра напружанне сістэмы, першасны ток, другасны ток, клас дакладнасці, намінальную нагрузку, асяроддзе ўстаноўкі і меркаванае прымяненне можа значна палепшыць выбар мадэлі і тэхнічную сувязь.

Часта задаюць пытанні

Якая асноўная функцыя ўнутранага трансфарматара току 10 кВ?

Яго асноўнай функцыяй з'яўляецца пераўтварэнне высокага першаснага току ў стандартызаваны ніжні другасны ток для вымярэнняў, маніторынгу энергіі і рэлейнай абароны ў электрычных сістэмах сярэдняга напружання.

Якія варыянты другаснага току даступныя?

Спецыфікацыя LZZBJ9-10 падтрымлівае варыянты намінальнага другаснага току 1A і 5A. Адпаведная опцыя павінна адпавядаць падлучаным прыборам уліку або абароны.

Які дыяпазон першаснага току можна наладзіць?

Пералічаныя канфігурацыі ахопліваюць асноўны ток ад 5A да 2500A. Дакладную канфігурацыю трэба выбіраць у адпаведнасці з электрычнымі патрабаваннямі праекта.

Ці можна гэты КТ выкарыстоўваць як для вымярэння, так і для абароны?

так. Прадукт падтрымлівае розныя камбінацыі класаў дакладнасці для вымярэння і абароны. Патрэбная канфігурацыя павінна быць вызначана на аснове схемы абароны і патрабаванняў да вымярэнняў.

Чаму ў канструкцыі КТ выкарыстоўваецца эпаксідная смала?

Эпаксідная смала забяспечвае электраізаляцыю і механічную герметычнасць. У цалкам закрытай канструкцыі ён таксама дапамагае абараніць унутраныя кампаненты і падтрымлівае стабільную працу ў асяроддзі размеркавальнай прылады ўнутры памяшканняў.

Дзе можна ўсталяваць трансфарматар току гэтага тыпу?

Тыповыя вобласці прымянення ўключаюць унутраныя размеркавальныя прылады, размеркавальныя шафы электраэнергіі, кампактныя падстанцыі, прамысловыя энергасістэмы, сістэмы кіравання энергіяй і абсталяванне аўтаматызацыі размеркавання.

Звярніцеся да Anqiang Power, каб атрымаць індывідуальнае рашэнне

Пры выбары трансфарматара току сярэдняга напружання неабходна правільнае спалучэнне першаснага і другаснага току, класа дакладнасці, намінальнай магутнасці, узроўню ізаляцыі і канструкцыі ўстаноўкі. LZZBJ9-10 забяспечвае некалькі варыянтаў канфігурацыі для ўнутраных сістэм электраэнергіі 10 кВ і ніжэй, што робіць яго прыдатным для вымярэння і абароны ў розных асяроддзях размеркавання. Калі вы плануеце новы праект размеркавальнай прылады, мадэрнізуеце існуючую размеркавальную шафу або вам патрэбны CT, настроены на пэўныя электрычныя параметры, даведайцеся больш пра ўнутраны трансфарматар току 10 кВ ізвяжыцеся з наміз вашымі тэхнічнымі патрабаваннямі для падыходнага рашэння ад Anqiang Power.
