TheСухі трансфарматар з аморфнага сплаву 10 кВ(SBH15-H-(30-2500)/10) распрацаваны з ізаляцыйнай структурай без алею, што забяспечвае больш бяспечную эксплуатацыю, зніжэнне рызыкі пажару і паляпшэнне экалагічных характарыстык. Ён выкарыстоўвае перадавую тэхналогію стрыжня з аморфнага сплаву, якая значна зніжае страты халастога ходу і павышае агульную энергаэфектыўнасць у сучасных сістэмах размеркавання электраэнергіі.
У параўнанні са звычайнымі алейнымі агрэгатамі,Сухі трансфарматар з аморфнага сплаву 10 кВзабяспечвае стабільную працу ў цяжкіх умовах, такіх як камерцыйныя будынкі, прамысловыя прадпрыемствы, сістэмы аднаўляльных крыніц энергіі і гарадскія электрасеткі, дзе бяспека і нізкі ўзровень абслугоўвання маюць вырашальнае значэнне.
Канструктыўная канструкцыя гэтагаСухі трансфарматар з аморфнага сплаву 10 кВзабяспечвае эфектыўнае рассейванне цяпла і стабільныя магнітныя характарыстыкі, забяспечваючы працяглы тэрмін службы і зніжэнне эксплуатацыйных выдаткаў з цягам часу.
|

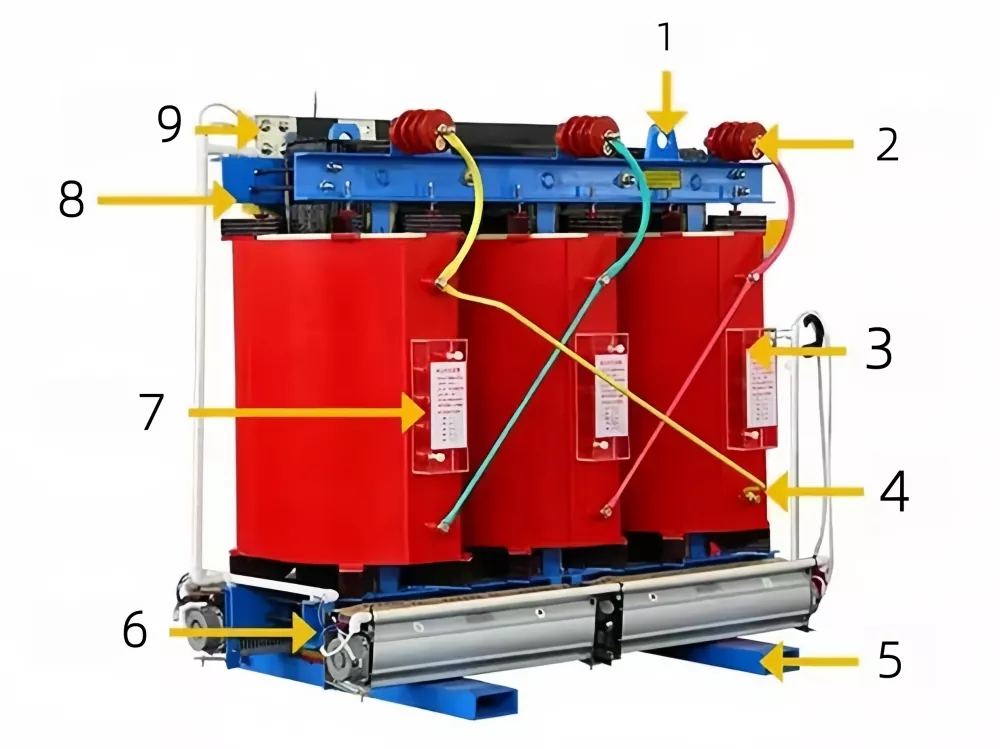

Серыйны нумар |
Імя |
|
1 |
Кольцы (гімнастыка) |
|
2 |
Высакавольтная клема |
|
3 |
Высакавольтны раз'ём крана |
|
4 |
Высакавольтны шатун |
|
5 |
База |
|
6 |
Шруба зазямлення |
|
7 |
Высакавольтны раздым |
|
8 |
Заціскныя дэталі |
|
9 |
Нізкавольтная выхадная медная шына |
Спектакль вСухі трансфарматар з аморфнага сплаву 10 кВаптымізаваны для сістэм размеркавання з нізкімі стратамі і высокай эфектыўнасцю. У табліцы ніжэй паказаны асноўныя электрычныя і механічныя характарыстыкі ў розных дыяпазонах ёмістасці.
|
Намінальная магутнасць (кВА) |
Намінальнае напружанне (кВ) |
Ток халастога ходу (%) |
Страты (W) |
Імпеданс напружання (%) |
Памеры (мм) Даўжыня * Шырыня * Вышыня |
||
|
Высокі ціск |
Нізкі ціск |
Без нагрузкі |
Нагрузка |
Нагрузка |
|||
|
30 |
20±2*2,5
|
0.4 |
1.7 |
40 |
600 |
5.5 |
1000*780*1060 |
|
50 |
1.3 |
55 |
960 |
1030*850*1110 |
|||
|
80 |
1.0 |
75 |
1375 |
1060*900*1115 |
|||
|
100 |
1.0 |
90 |
1650 |
1110*910*1170 |
|||
|
160 |
0.7 |
120 |
2420 |
1220*910*1235 |
|||
|
200 |
0.7 |
145 |
2860 |
1290*920*1275 |
|||
|
250 |
0.7 |
165 |
3355 |
1360*920*1310 |
|||
|
315 |
0.5 |
200 |
4015 |
1380*860*1415 |
|||
|
400 |
0.5 |
240 |
4730 |
1510*900*1490 |
|||
|
500 |
0.5 |
290 |
5665 |
1640*900*1545 |
|||
|
630 |
0.3 |
370 |
6820 |
6 |
1740*1120*1550 |
||
|
800 |
0.3 |
450 |
8250 |
2070*1230*1595 |
|||
|
1000 |
0.3 |
530 |
11330 |
2260*1350*1635 |
|||
|
1250 |
0.2 |
620 |
13200 |
2360*1350*1695 |
|||
|
1600 |
0.2 |
750 |
15950 |
2530*1390*1775 |
|||
|
2000 |
0.2 |
900 |
19410 |
2750*1450*1900 |
|||
|
2500 |
0.2 |
1080 |
22220 |
2900*1510*2000 |
|||
гэтаСухі трансфарматар з аморфнага сплаву 10 кВшырока выкарыстоўваецца ў прамысловай размеркаванні электраэнергіі, сістэмах метро, камерцыйных комплексах, бальніцах, цэнтрах апрацоўкі дадзеных і падстанцыях аднаўляльных крыніц энергіі. Яго структура сухога тыпу робіць яго асабліва прыдатным для асяроддзяў, якія патрабуюць высокіх стандартаў пажарнай бяспекі і надзейнасці бесперапыннай працы.
З аптымізаваным матэрыялам стрыжня і перадавой канструкцыяй астуджэння, theСухі трансфарматар з аморфнага сплаву 10 кВзначна памяншае страты энергіі, захоўваючы пры гэтым стабільнае выхадное напружанне. Гэта доўгатэрміновае эканамічна эфектыўнае рашэнне для праектаў, арыентаваных на энергаэфектыўнасць і ўстойлівую энергетычную інфраструктуру.
Пры параўнанні стСухі трансфарматар з аморфнага сплаву 10 кВса стандартнымі рынкавымі альтэрнатывамі становіцца відавочным некалькі ключавых адрозненняў у эфектыўнасці, даўгавечнасці і кошту жыццёвага цыкла.
|
Пункт параўнання |
Наш сухі трансфарматар з аморфнага сплаву |
Традыцыйны сухі трансфарматар з крэмніевай сталі |
Алейны трансфарматар (тып звычайнага рынку) |
|
Асноўны матэрыял |
Ядро з аморфнага сплаву з нізкімі стратамі |
Ядро з крамянёвай сталі |
Ядро з крамянёвай сталі |
|
Страты энергіі |
Вельмі нізкія страты халастога ходу |
Сярэдняя страта |
Больш высокія страты |
|
Бяспека |
Няма алею, вогнеўстойлівы дызайн |
Сухі тып, сярэдняй захаванасці |
Уцечка алею і рызыка пажару |
|
Тэхнічнае абслугоўванне |
Нізкае абслугоўванне |
Сярэдні абслугоўванне |
Высокі ўзровень абслугоўвання |
|
Працягласць жыцця |
Доўгі тэрмін службы |
Сярэдні |
Сярэдні |
Q1: Што робіць трансфарматар з аморфнага сплаву больш эфектыўным?
A: Структура аморфнага стрыжня значна зніжае страты на гістэрэзіс, што прыводзіць да меншага спажывання энергіі без нагрузкі ў параўнанні са звычайнымі стрыжнямі трансфарматараў.
Q2: Ці падыходзіць гэты трансфарматар для ўстаноўкі ў памяшканні?
A: Так, канструкцыя сухога тыпу спецыяльна прызначана для памяшканняў, такіх як падстанцыі, камерцыйныя будынкі і прамысловыя аб'екты.
Q3: Як часта патрабуецца абслугоўванне трансфарматара?
A: Патрабаванні да тэхнічнага абслугоўвання мінімальныя з-за адсутнасці ізаляцыйнага масла і стабільнай структуры сухой сістэмы ізаляцыі.
Q4: Якая галоўная перавага ў параўнанні з алейнымі трансфарматарамі?
A: Гэта ліквідуе рызыку пажару і ўцечкі, адначасова забяспечваючы лепшую экалагічнасць і прасцейшую ўстаноўку.
Q5: Ці можа ён справіцца з умовамі перагрузкі?
A: Так, прылада падтрымлівае прымусовае паветранае астуджэнне, што дазваляе працаваць з часовай перагрузкай да 50% у залежнасці ад канфігурацыі.
