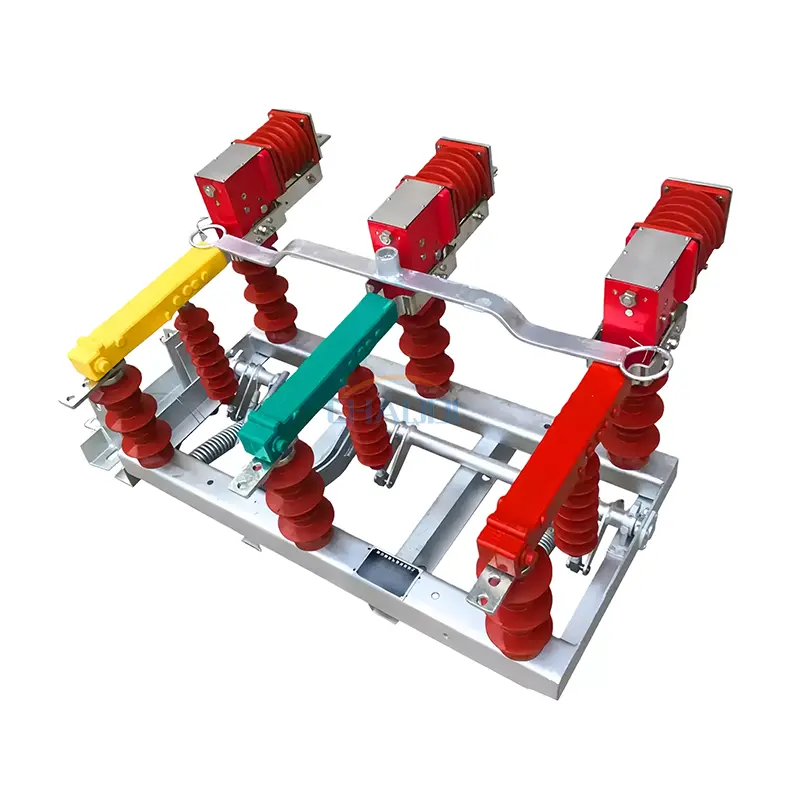

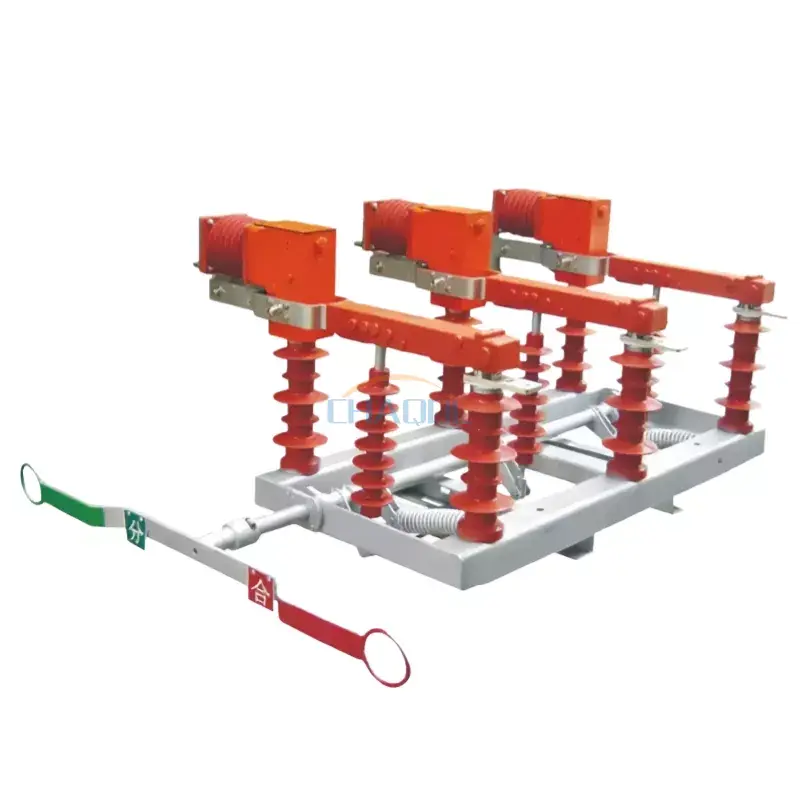

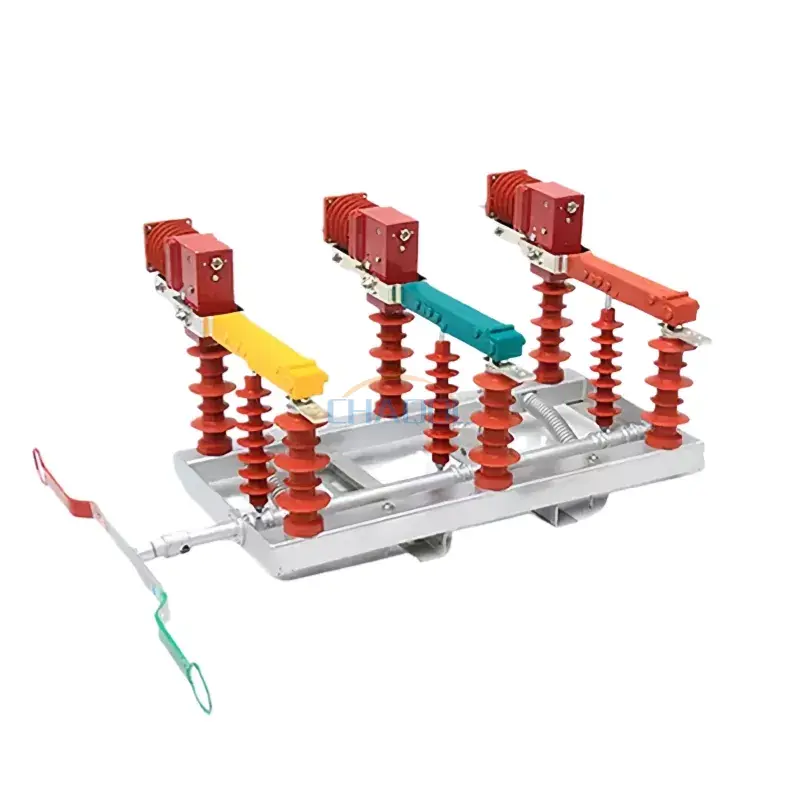

Гэты адкрыты выключальнік нагрузкі высокага напружання распрацаваны для надзейнага пераключэння і абароны ў размеркавальных сетках сярэдняга напружання. Распрацаваны з вакуумнай дугогасительной структурай у спалучэнні з механічнай сістэмай ізаляцыі, ён забяспечвае стабільную працу адключэння пры нагрузцы і ва ўмовах няспраўнасці. Ён шырока ўжываецца ў сістэмах размеркавання электраэнергіі для камунальных службаў, прамысловых прадпрыемстваў, горназдабыўных прадпрыемстваў і хімічнай інфраструктуры, дзе бяспека і бесперапыннасць працы маюць вырашальнае значэнне.
Прадукт мае модульную структурную схему, якая спрашчае ўстаноўку на канфігурацыі слупа або падстанцыі. Яго герметычная сістэма ізаляцыі павышае адаптыўнасць да навакольнага асяроддзя, забяспечваючы стабільную працу ва ўмовах вільготнасці, пылу і ваганняў тэмпературы. У практычных інжынерных прылажэннях вонкавы выключальнік нагрузкі высокага напружання часта выкарыстоўваецца ў якасці прылады пераключэння з ключом у кальцавых магістральных блоках і сістэмах аўтаматызацыі размеркавання.
|
Назва праекта |
Значэнне параметра |
|
|
Намінальнае напружанне |
12 кВ |
|
|
Намінальная частата |
50 Гц |
|
|
Намінальны ток |
630А |
|
|
Намінальны ток адключэння актыўнай нагрузкі |
630А |
|
|
Намінальны ток адключэння замкнёнага контуру |
630А |
|
|
5% ад намінальнага току адключэння актыўнай нагрузкі |
31,5А |
|
|
Намінальны ток зарадкі і адключэння кабеля |
10А |
|
|
Намінальная адключаючая здольнасць трансфарматара без нагрузкі |
1600 кВА |
|
|
Намінальны ток адключэння батарэі кандэнсатараў |
100А |
|
|
Вытрымлівальнае напружанне на працягу 1 хвіліны |
42/48KV |
|
|
Імпульс маланкі вытрымлівае напружанне |
75/85KV |
|
|
Намінальны кароткачасовы вытрымліваючы ток (тэрмічная стабільнасць) |
20КА |
|
|
Намінальная працягласць кароткага замыкання |
4S |
|
|
Намінальны пікавы ток (дынамічная стабільнасць) |
50KA |
|
|
Намінальны ток кароткага замыкання |
50KA |
|
|
Механічнае жыццё |
10000 次 |
|
|
Дапушчальная таўшчыня зносу кантактаў вакуумнага дугагашэння |
1 мм |
|
|
Ручны працоўны крутоўны момант |
≤200 Н.м |
|
|
Зборка і наладка вакуумнага выключальніка |
Кантактны разрыў |
5±1 мм |
|
Сярэдняя хуткасць пераключэння |
1,1±0,2 м/с |
|
|
Трохфазнае адключэнне не адначасовае |
<5 мс |
|
|
Трохфазная пераключэнне не сінхранізавана |
<2 мс |
|
|
Адлегласць да зямлі |
>200 мм |
|
|
Супраціў галоўнага ланцуга |
≤150 мкОм |
|
У сістэмах аўтаматызацыі размеркавання вонкавы выключальнік нагрузкі высокага напружання звычайна ўсталёўваецца на ўстаноўленых на слупах лініях або кампактных падстанцыях для забеспячэння секцыйнага пераключэння і ізаляцыі няспраўнасцяў. Ён падтрымлівае ручное і механічнае кіраванне, што робіць яго прыдатным як для традыцыйных сетак, так і для абнаўлення разумных сетак.
З пункту гледжання тэхнічнага абслугоўвання, ён распрацаваны з герметычнай структурай і зносаўстойлівымі кантактамі, што памяншае неабходнасць частага абслугоўвання і павышае рэнтабельнасць жыццёвага цыкла пры доўгатэрміновай эксплуатацыі.
Q1: Дзе звычайна выкарыстоўваецца вонкавы выключальнік нагрузкі высокага напружання?
A: Ён шырока выкарыстоўваецца ў размеркавальных сістэмах 10–12 кВ, уключаючы прамысловыя прадпрыемствы, горназдабыўныя ўчасткі, падстанцыі і мадэрнізацыю сельскіх электрасетак для пераключэння нагрузкі і ізаляцыі няспраўнасцяў.
Q2: Ці можа ён падтрымліваць выдаленае кіраванне?
A: Так, ён можа быць абсталяваны электрычным прывадам і модулем дыстанцыйнага кіравання для інтэграцыі ў аўтаматызаваныя размеркавальныя сеткі.
Q3: Якое абслугоўванне патрабуецца для гэтага абсталявання?
A: Дзякуючы герметычнай і вакуумнай дугогасительной канструкцыі, планавае тэхнічнае абслугоўванне мінімальна, у асноўным перыядычны агляд клемм і стану прываднага механізму.
