Вонкавы раз'ядноўвальнік 12 кВ

Вонкавы раз'ядноўвальнік 12 кВпрызначаны для надзейнай ізаляцыі энергасістэм сярэдняга напружання ў рэжыме халастога ходу. Ён мае вертыкальную структуру з адным разрывам са стабільнымі механічнымі характарыстыкамі і выразнай адлегласцю адкрыцця, што забяспечвае бяспечнае абслугоўванне і праверку размеркавальных ліній і падстанцый.

Гэтая серыя адкрытых раз'яднальнікаў шырока выкарыстоўваецца ў электрасетках 10–15 кВ. Канструкцыя аб'ядноўвае цвёрдую базавую раму, высокатрывалыя апорныя ізалятары і сістэму токаправодных лязоў нажавога тыпу. Маючы ўзмоцнены механізм самафіксацыі, ён забяспечвае стабільную працу нават пры моцным ветры, забруджванні і перападах тэмператур.

Структурныя перавагі

• Дызайн вертыкальнага адчынення з адным разрывам з выразным механічным дзеяннем
• Кантактная сістэма рубільнік для надзейнага электрычнага раздзялення
• Самафіксуючая структура для прадухілення выпадковага ўключэння
• Канструкцыя ізаляцыі супраць забруджвання для суровых вонкавых умоў
• Дадатковыя канфігурацыі для розных намінальных токаў і патрэбаў пры ўсталёўцы

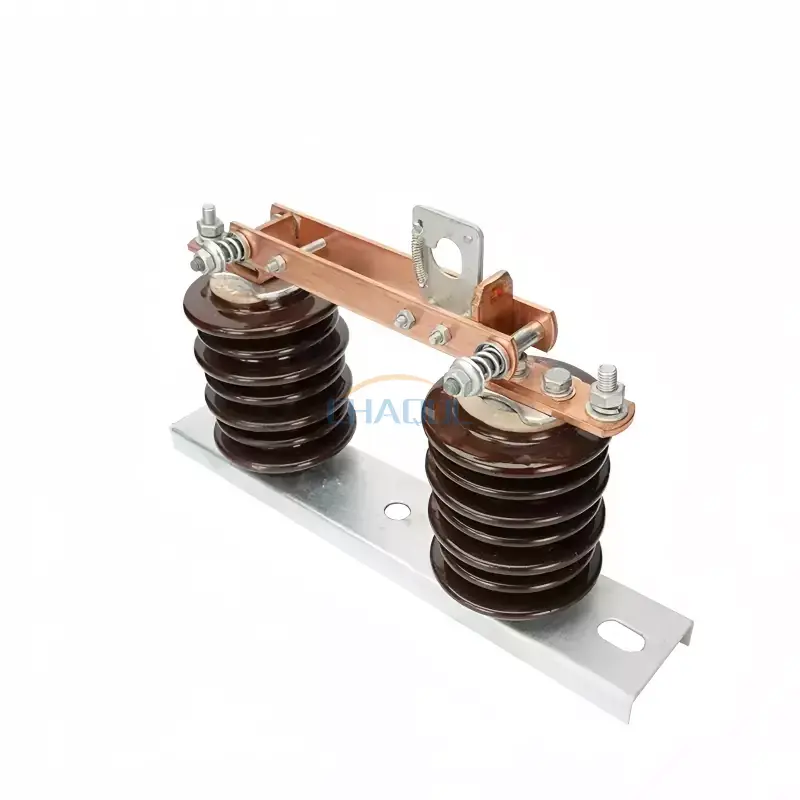

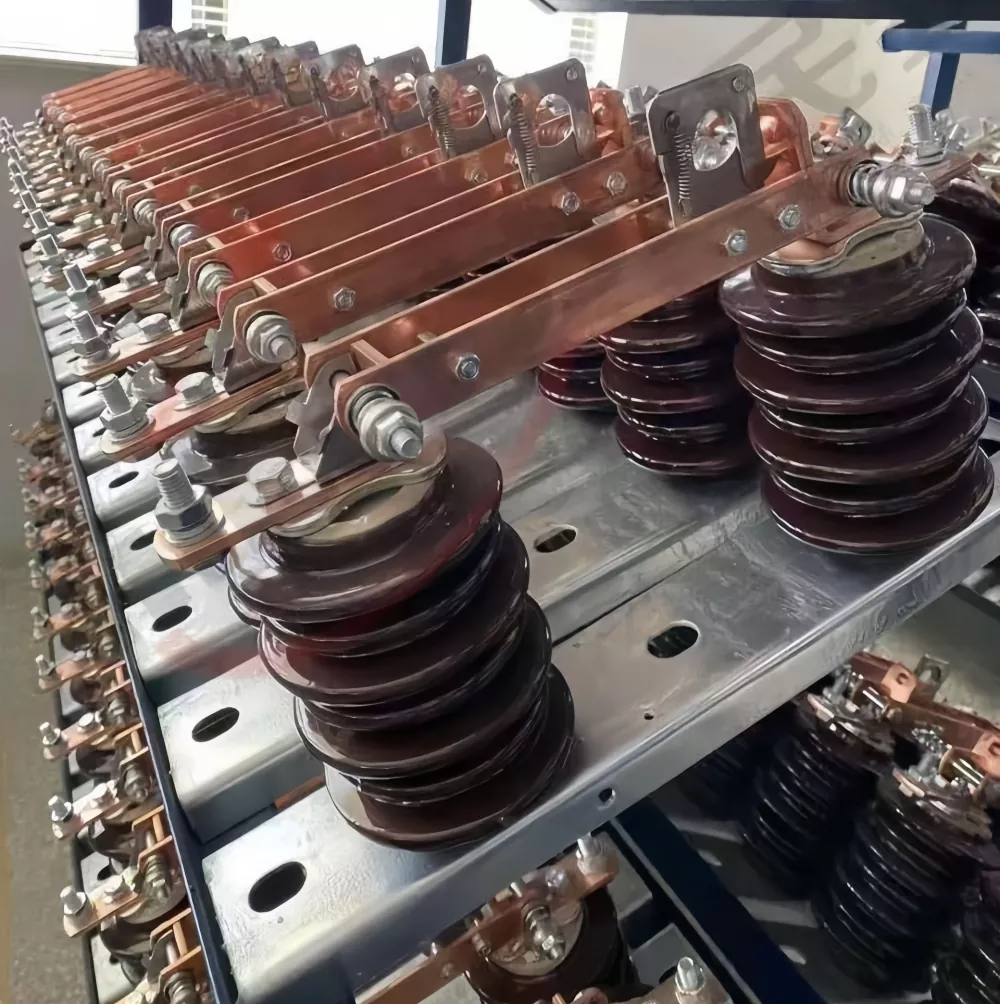

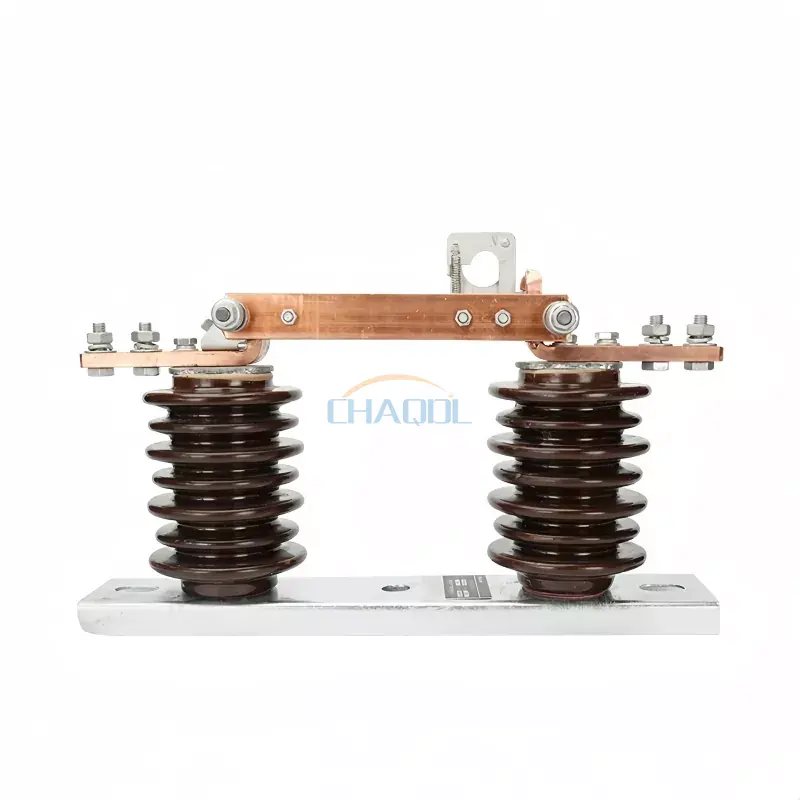

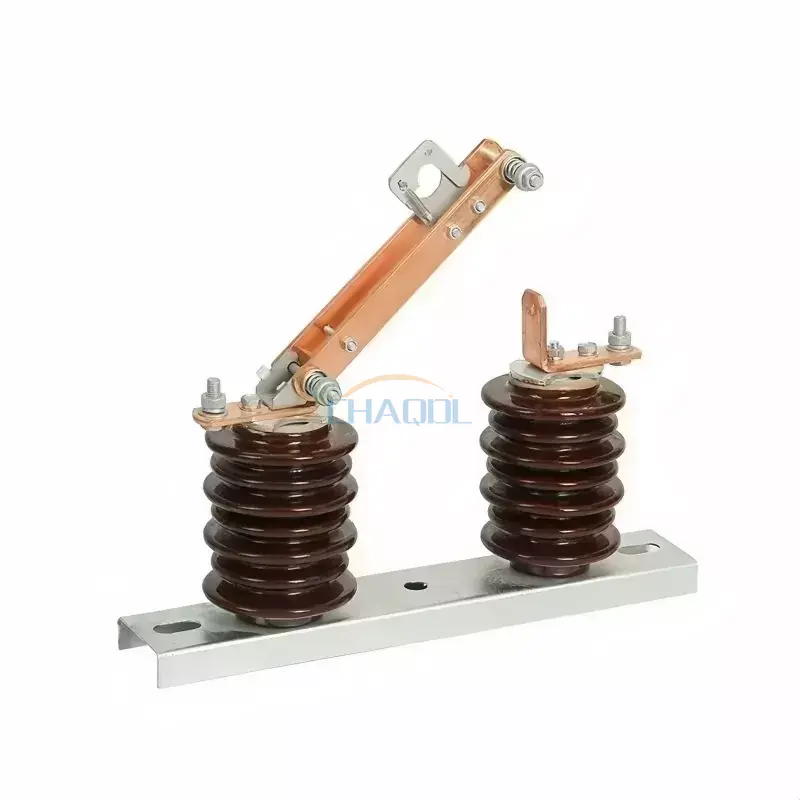

Фота прадукту

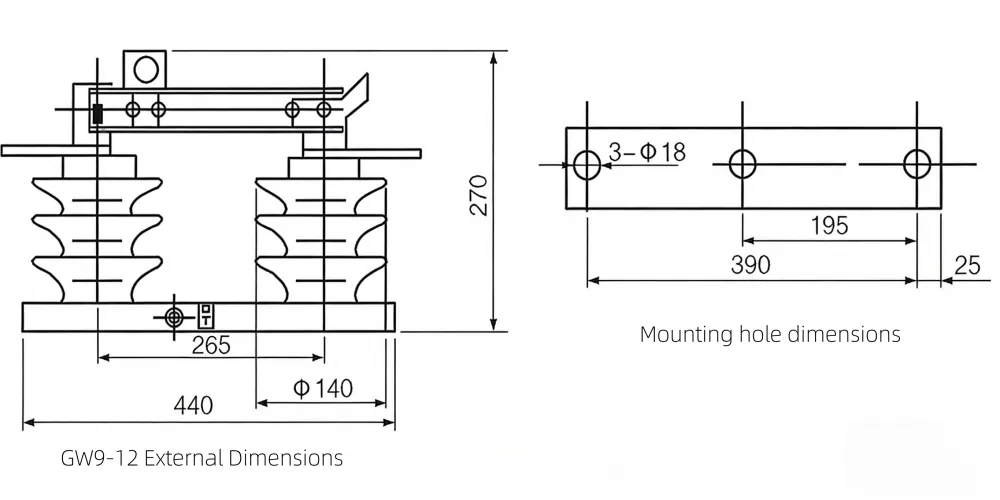

Дыяграма памераў прадукту

Тэхнічныя параметры

Прынцып працы

Механізм працы гэтагаВонкавы раз'ядноўвальнік 12 кВзаснаваны на ручным ізаляцыйным кручку. Падчас працы стрыжань крука ўваходзіць у зачапленне з фіксуючым прыладай, рухаючы верціцца вал і токаправоднае лязо. Пры адкрыцці механізм самафіксацыі вызваляецца, што дазваляе лязу павярнуцца ў цалкам ізаляванае становішча. Падчас закрыцця механізм зноў уключаецца і аўтаматычна фіксуецца, забяспечваючы стабільнае кантактнае ціск і бяспечную бесперапыннасць электрычнасці, калі патрабуецца.

Канструкцыя забяспечвае дакладнае аддзяленне паміж жывым і ізаляваным станамі, зніжаючы аперацыйную рызыку і павышаючы бяспеку абслугоўвання для аператараў размеркавання.

Сцэнары прымянення

• Размеркавальныя сеткі 10кВ і 15кВ
• Гарадскія і сельскія падстанцыі
• Прамысловыя сістэмы ізаляцыі электраэнергіі
• Участкі тэхнічнага абслугоўвання ВЛ
• Пункты падлучэння да сеткі аднаўляльных крыніц энергіі

Параўнанне з падобнымі прадуктамі

FAQ

1. Якая асноўная функцыя гэтага выключальніка?

Ён выкарыстоўваецца для ізаляцыі электрычных ланцугоў у энергасістэмах 10–15 кВ, калі ёсць напружанне, але няма току нагрузкі, забяспечваючы бяспечнае абслугоўванне і праверку абсталявання і ліній перадачы.

2. Ці можна працаваць вонкавым выключальнікам 12 кВ пад нагрузкай?

Не. Гэты тып выключальніка прызначаны толькі для працы без нагрузкі. Пераключэнне пад нагрузкай можа пашкодзіць кантакты і паставіць пад пагрозу бяспеку сістэмы.

3. Для якіх умоў ён падыходзіць?

Прадукт прызначаны для вонкавых падстанцый, прамысловых размеркавальных сістэм і месцаў з высокім узроўнем забруджвання, вільготнасці або перападамі тэмпературы.

4. Якія метады аперацыі даступныя?

Ён падтрымлівае як ручное кіраванне з выкарыстаннем ізаляцыйнага кручка, так і дадатковае кіраванне з рухавіком, у залежнасці ад патрабаванняў праекта.

5. Як гэта забяспечвае бяспечную працу?

Унутраны механізм самаблакіроўкі і выразная структура механічнай ізаляцыі дапамагаюць прадухіліць выпадковае пераключэнне, павышаючы бяспеку і надзейнасць працы.

6. Якое абслугоўванне патрабуецца?

Рэкамендуецца планавая праверка кантактаў, ізаляцыйных паверхняў і механічных злучэнняў. Канструкцыя зніжае частату тэхнічнага абслугоўвання ў нармальных умовах эксплуатацыі.
