Як прафесійны пастаўшчык электраабсталявання,Магутнасць АньцянзабяспечваеВонкавы раз'яднальнік 12 кВдля размеркавальных сетак сярэдняга напружання, якія патрабуюць надзейнай электрычнай ізаляцыі, бяспечнага доступу для абслугоўвання і надзейнай працы на адкрытым паветры. Разуменне яго прынцыпу працы, тэхнічных спецыфікацый і патрабаванняў да прымянення дапамагае інжынерам і камандам па закупках выбраць патрэбнае абсталяванне для сваіх энергетычных праектаў.
Вонкавы раз'яднальнік 12 кВ з'яўляецца важным кампанентам у сістэмах размеркавання электраэнергіі сярэдняга напружання. Прызначаны галоўным чынам для ізаляцыі электрычных ланцугоў ва ўмовах халастога ходу, ён забяспечвае бачную кропку падзелу, якая дапамагае абслугоўваючаму персаналу ідэнтыфікаваць ізаляваны ўчастак сеткі. Мадэль GW9-12, прапанаваная Anqiang Power, мае аднаполюсную структуру, механізм з токаправодным лязом і канструкцыю з самазамыканнем для практычнага прымянення на адкрытым паветры. У гэтым артыкуле тлумачыцца, як працуе камутатар, дзе ён выкарыстоўваецца, якія тэхнічныя параметры важныя падчас закупкі і як правільная ўстаноўка і абслугоўванне забяспечваюць доўгатэрміновую эксплуатацыйную надзейнасць.
Адкрыты выключальнік 12 кВ - гэта высакавольтная ізаляцыйная прылада, якая выкарыстоўваецца ў адкрытых электрычных сетках. Яго асноўная мэта - усталяваць ізаляцыйны прамежак, калі ўчастак ланцуга павінен быць правераны, адрамантаваны або абслугоўваны. Прылада звычайна ўсталёўваецца ў размеркавальных сістэмах, падстанцыях і іншых электраўстаноўках сярэдняга напружання.

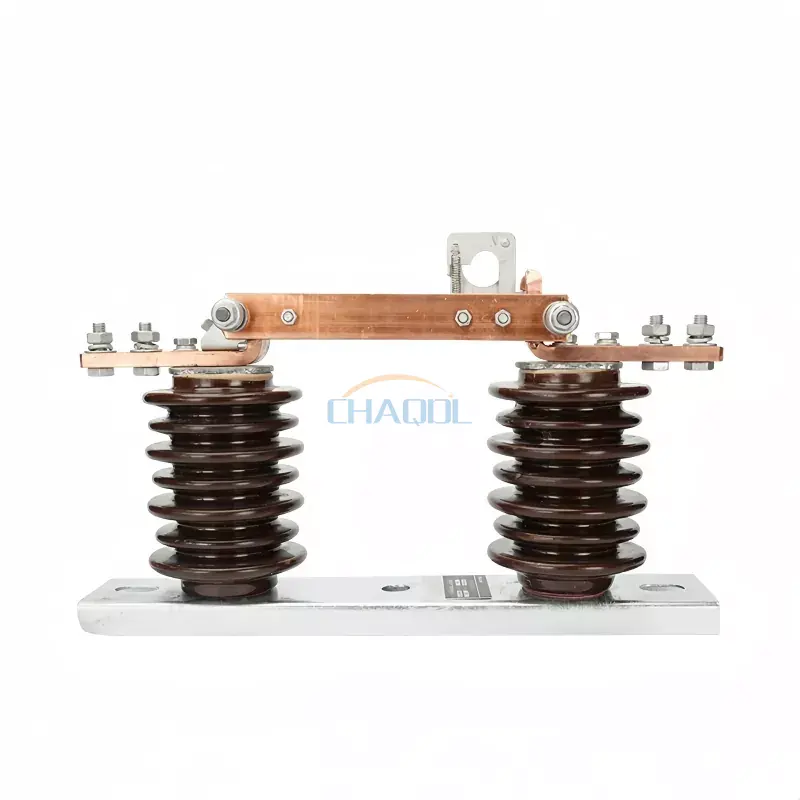

Мадэль GW9-12 ад Anqiang Power прызначана для аднафазнай працы ў трохфазных сетках. Яго механізм працы дазваляе ўпаўнаважанаму персаналу адкрываць або замыкаць выключальнік з дапамогай адпаведнага ізаляванага працоўнага кручка ў адпаведнасці з інструкцыямі па эксплуатацыі вытворцы і адпаведнымі працэдурамі электрабяспекі.
У адрозненне ад аўтаматычнага выключальніка, звычайны раз'ядноўвальнік не прызначаны для перапынення нармальнага току нагрузкі або току кароткага замыкання. Таму ён павінен быць узгоднены з адпаведнымі аўтаматычнымі выключальнікамі і іншым ахоўным абсталяваннем. Гэта адрозненне вельмі важна пры распрацоўцы бяспечнай паслядоўнасці пераключэння або ўказанні абсталявання для новага праекта размеркавання электраэнергіі.
Для больш шырокага разумення варыянтаў абсталявання пакупнікі таксама могуць азнаёміцца з асартыментам высакавольтных выключальнікаў Anqiang Power.
Прынцып дзеяння вулічнага размыкальніка заснаваны на фізічным руху токаправодных кантактаў. Калі выключальнік зачынены, яго токаправодны нож усталёўвае патрэбнае электрычнае злучэнне. Калі выключальнік размыкаецца ў дазволеных умовах халастога ходу, лязо аддзяляецца ад нерухомага кантакту, ствараючы бачны ізаляцыйны зазор.
Канструкцыя GW9-12 уключае ў сябе фіксаваны працоўны кручок і механізм самазамыкання. Гэтыя функцыі дапамагаюць аператару кантраляваць дзеянне пераключэння і зніжаюць верагоднасць ненаўмыснага перамяшчэння пры правільным усталяванні і абслугоўванні абсталявання.
Фактычныя аперацыі пераключэння павінны адпавядаць зацверджаным інструкцыям па эксплуатацыі сістэмы. Бачны кантактны зазор сам па сабе не замяняе праверкі напружання, зазямлення, калі патрабуецца, або іншых абавязковых мер электрабяспекі.
Вонкавае электраабсталяванне павінна спалучаць надзейную электрычную ізаляцыю з механічнай устойлівасцю і ўстойлівасцю да навакольнага асяроддзя. Некаторыя канструктыўныя меркаванні асабліва важныя пры ацэнцы вонкавага раз'ядноўвальніка 12 кВ.
GW9-12 выкарыстоўвае аднаполюсную канфігурацыю, якая падтрымлівае ўстаноўку асобных фаз у трохфазных размеркавальных сістэмах. Такое размяшчэнне можа быць прыдатным для размяшчэння размеркавальных сетак, дзе план ўстаноўкі прадугледжвае асобныя фазавыя ізаляцыйныя прылады.
Адкрыты кантакт забяспечвае бачную індыкацыю падзелу паміж токаправоднымі кампанентамі. Гэта дапамагае персаналу ідэнтыфікаваць ізаляванае становішча падчас аўтарызаваных працэдур тэхнічнага абслугоўвання, хоць фармальная праверка і кантроль бяспекі застаюцца неабходнымі.
Механізм самаблакіроўкі дапамагае падтрымліваць запланаванае механічнае становішча і зніжае рызыку выпадковага спрацоўвання. Яго эфектыўнасць залежыць ад правільнай налады, мантажу і планавага агляду.
Ізаляцыйныя кампаненты павінны вытрымліваць электрычныя нагрузкі, звязаныя з намінальным напружаннем сістэмы і ўмовамі навакольнага асяроддзя ў месцы ўстаноўкі. Забруджванне, вільгаць, перапады тэмпературы і перанапружанне, звязанае з маланкай, павінны быць уключаны ў выбар абсталявання.
Ізаляваны працоўны крук можа забяспечыць просты спосаб працы для падыходных установак. Фактычны рэжым працы, неабходныя зазоры і дазволеныя працэдуры павінны быць пацверджаны дакументацыяй на абсталяванне і дзеючымі стандартамі электрабяспекі.
Вонкавы раз'ядноўвальнік 12 кВ выкарыстоўваецца ўсюды, дзе для ланцуга сярэдняга напружання адпаведнага наміналу патрабуецца кропка ізаляцыі. Яго прыдатнасць залежыць ад канструкцыі электрычнай сістэмы, асяроддзя ўстаноўкі, працоўных працэдур і прыдатных патрабаванняў камунальнай службы.
У паветраных размеркавальных сетках раз'ядноўвальнікі могуць ізаляваць асобныя ўчасткі лініі для агляду, тэхнічнага абслугоўвання або планавай замены абсталявання. Правільнае размяшчэнне можа дапамагчы групам тэхнічнага абслугоўвання працаваць на пазначаных участках без лішняга ўплыву на ўсю сетку.
Падстанцыі выкарыстоўваюць раз'ядноўвальнікі, каб усталяваць кропкі ізаляцыі вакол выбраных ланцугоў і абсталявання. Інжынеры павінны ўзгадніць прыладу з аўтаматычнымі выключальнікамі, зборнымі шынамі, трансфарматарамі, зазямляльнікамі, дзе гэта магчыма, і паслядоўнасцю працы падстанцыі.
Заводы, апрацоўчыя прадпрыемствы і іншыя прамысловыя аб'екты могуць выкарыстоўваць размеркавальныя сеткі сярэдняга напружання для падачы трансфарматараў і далейшага электрычнага абсталявання. Правільна абраны выключальнік можа падтрымліваць планавае тэхнічнае абслугоўванне, забяспечваючы адпаведную кропку ізаляцыі.
Энергетычным службам патрабуецца абсталяванне, якое адпавядае іх устаноўленым працэдурам пераключэння і практыцы тэхнічнага абслугоўвання. Пры выбары неабходна ўлічваць тэхнічныя характарыстыкі прадпрыемства, умовы навакольнага асяроддзя, патрабаванні да праверкі і зацверджаныя стандарты абсталявання.
Для праектаў, якія маюць патрэбу як у функцыях адключэння, так і ў абароне, інжынеры павінны ацаніць адпаведны аўтаматычны выключальнік або выключальнік нагрузкі, а не меркаваць, што раз'ядноўвальнік можа выконваць усе абавязкі пераключэння.
Тэхнічныя характарыстыкі вызначаюць, ці падыходзіць выключальнік для меркаванай сеткі. Інфармацыя аб прадукце для серыі GW9-12 кампаніі Anqiang Power вызначае яго як адкрыты раз'ядноўвальнік класа 12 кВ. Падрабязны графік рэйтынгаў павінен быць пацверджаны адпаведнасцю бягучай тэхнічнай дакументацыі вытворцы перад размяшчэннем замовы.
| Параметр | Што пакупнікі павінны праверыць | Чаму гэта важна |
|---|---|---|
| мадэль | GW9-12 або названай мадэлі праекта | Пацвярджае запланаваную канфігурацыю абсталявання. |
| Намінальнае напружанне | Сумяшчальнасць з напругай сістэмы і класам абсталявання | Дапамагае забяспечыць належную электрычную ізаляцыю і прыдатнасць прымянення. |
| Намінальны ток | Пастаянны рэйтынг току, неабходны для праекта | Вызначае прыдатнасць для меркаваных нармальных умоў эксплуатацыі. |
| Вытрымлівальнае напружанне прамысловай частаты | Заяўлены вытворцам паказчык ізаляцыі | Паказвае зададзеныя характарыстыкі ізаляцыі ва ўмовах выпрабаванняў на сеткавай частаце. |
| Імпульс маланкі вытрымлівае напружанне | Указаны ўзровень ізаляцыі імпульсаў | Падтрымлівае ацэнку патрабаванняў да каардынацыі ізаляцыі і пераходнага перанапружання. |
| Кароткачасова вытрымліваюць ток | Зададзеная велічыня і працягласць току | Дапамагае ацаніць здольнасць прылады супрацьстаяць уздзеянню току замыкання ў закрытым стане. |
| Механічная цягавітасць | Заяўленае колькасць працоўных цыклаў | Дае арыенцір механічнай трываласці ў пэўных умовах выпрабаванняў. |
| Механізм працы | Ручное кіраванне кручком або іншая зацверджаная схема | Вызначае эксплуатацыйныя патрабаванні і сумяшчальнасць з працэдурамі сайта. |
| Экалагічная прыдатнасць | Вышыня, забруджванне, тэмпература, вецер і ўмовы ўстаноўкі | Дапамагае пацвердзіць, што абсталяванне падыходзіць для рэальнага сайта. |
Важна:Прыведзеная вышэй табліца з'яўляецца кантрольным спісам закупак, а не заменай праверанай табліцы ацэнкі прадукту. Пакупнікі павінны запытваць дакладныя варыянты намінальнага току, узровень ізаляцыі, паказчыкі кароткачасовай вытрымкі, памеры і прыдатныя стандарты для канкрэтнай канфігурацыі, якая цытуецца.
Выбар правільнага раз'яднальніка на 12 кВ для вонкавага выкарыстання патрабуе большага, чым адпаведнасць абазначэння напружання. Інжынеры і групы закупак павінны ацаніць поўныя электрычныя і механічныя патрабаванні, перш чым завяршыць спецыфікацыю.
Праверце намінальнае напружанне сеткі, максімальнае напружанне сістэмы, неабходны працяглы ток і патрабаванні да каардынацыі ізаляцыі. Гэтыя значэнні павінны адпавядаць адналінейнай схеме праекта і тэхнічным заданням.
Вызначце меркаваны ток кароткага замыкання і патрабаваную кароткачасовую здольнасць вытрымліваць. Магчыма, раз'ядноўваючаму выключальніку можа спатрэбіцца заставацца замкнёным, пакуль ток замыкання адключаецца ахоўным абсталяваннем, таму яго паказчыкі вытрымкі павінны адпавядаць усталяванню.
Улічвайце вышыню, тэмпературу навакольнага асяроддзя, вільготнасць, забруджвальныя рэчывы ў паветры, уздзеянне прыбярэжнай солі і механічныя нагрузкі. Для ўстаноўкі на адкрытым паветры можа спатрэбіцца спецыяльная ізаляцыя, абарона ад карозіі або ўстаноўка ў адпаведнасці з умовамі пляцоўкі.
Устанавіце, ці патрабуе праект выключальнік з ручным кіраваннем, альтэрнатыўнае працоўнае прыстасаванне або выключальнік зазямлення як частка зборкі. Патрабаванні да зазямлення павінны разглядацца ў агульнай канструкцыі сістэмы, а не ўключацца ў кожную стандартную канфігурацыю.
Запытайце пашпарт прадукту, габарытныя чарцяжы, інструкцыі па ўсталёўцы, дакументацыю па звычайных і тыпавых выпрабаваннях, калі гэта дастасавальна, і падрабязную інфармацыю аб адпаведных стандартах. Пацвердзіце, што пастаўленая канфігурацыя адпавядае патрабаванням мясцовай камунальнай службы або праектнага органа.
Надзейныя закупкі таксама ўключаюць праверку ўзгодненасці вытворчасці, тэхнічную сувязь, наяўнасць запасных частак і пасляпродажную падтрымку. Anqiang Power прапануе шэраг раз'яднальнікаў і дае рэкамендацыі па выбары прадукцыі для розных электрычных прылажэнняў. Пакупнікі могуць абмеркаваць патрабаванні праекта праз асартымент прадукцыі раз'яднальніка.
Правільная ўстаноўка і рэгулярны агляд дапамагаюць захаваць надзейнасць працы вонкавых выключальнікаў. Інтэрвалы тэхнічнага абслугоўвання павінны адпавядаць інструкцыям вытворцы, умовам на месцы, частаце працы і патрабаванням адказнага камунальнага прадпрыемства або аператара аб'екта.
Усе работы па ўстаноўцы і тэхнічным абслугоўванні павінны выконвацца кваліфікаваным персаналам у адпаведнасці з зацверджанай працэдурай бяспекі. Ланцуг павінен знаходзіцца ў пацверджаным бяспечным стане з прымяненнем неабходных мер па ізаляцыі, праверцы напружання, зазямленню і блакіроўцы. Ніколі не выкарыстоўвайце звычайны раз'ядноўвальнік для перапынення току нагрузкі, калі толькі абсталяванне не распрацавана і разлічана на гэтую працу.
Яго асноўная функцыя - ізаляваць адпаведную ланцуг сярэдняга напружання ва ўмовах халастога ходу і забяспечыць бачны кантактны зазор. Гэта падтрымлівае тэхнічнае абслугоўванне і агляд пры выкарыстанні адпаведных працэдур пераключэння, праверкі і зазямлення.
Звычайны раз'ядноўвальнік не прызначаны для перапынення нармальнага току нагрузкі або току кароткага замыкання. Правільна намінальны аўтаматычны выключальнік або іншая прыдатная камутацыйная прылада павінна выконваць неабходныя абавязкі адключэння перад тым, як спрацаваць раз'яднальны выключальнік.
GW9-12 кампаніі Anqiang Power - гэта аднаполюсны выключальнік высокага напружання для вонкавага выкарыстання, прызначаны для размеркавальных прылажэнняў класа 12 кВ. Ён можа выкарыстоўвацца для асобнай працы фаз у трохфазных сетках пры ўмове зацверджанага праекта ўстаноўкі.
Асноўныя параметры ўключаюць намінальнае напружанне, намінальны ток, вытрымліванне напружання прамысловай частаты, вытрымліванне напружання маланкавага імпульсу, кароткачасовы вытрымліванне току, механічную трываласць, механізм працы і экалагічнасць. Дакладныя значэнні павінны быць правераны ў табліцы дадзеных для абранай мадэлі.
Частата праверак залежыць ад інструкцый вытворцы па тэхнічным абслугоўванні, умоў на месцы, частаты пераключэнняў і патрабаванняў камунальных паслуг. Рэгулярныя праверкі павінны ахопліваць ізаляцыю, токаправодныя кантакты, механічныя сувязі, мантажнае абсталяванне і прыкметы перагрэву або карозіі.
Пакажыце напружанне сістэмы, патрабаваны намінальны ток, асяроддзе ўстаноўкі, патрабаванні да ізаляцыі, патрабаванні да кароткага замыкання, спосаб працы, канфігурацыю зазямлення, прыдатныя стандарты і праектную колькасць. Чарцяжы або спецыфікацыя абсталявання могуць дапамагчы пастаўшчыку парэкамендаваць прыдатную канфігурацыю.
Вонкавы раз'яднальнік 12 кВ з'яўляецца важным ізаляцыйным кампанентам у размеркавальных сетках сярэдняга напружання. Яго каштоўнасць заключаецца ў забеспячэнні падыходнай кропкі ізаляцыі для тэхнічнага абслугоўвання, падтрымцы дакладных працэдур пераключэння і інтэграцыі з больш шырокай сістэмай абароны і зазямлення. Выбар правільнай мадэлі патрабуе ўважлівага аналізу электрычных характарыстык, характарыстык ізаляцыі, механічнай канструкцыі, умоў на месцы і дзеючых стандартаў. Правільная ўстаноўка, кваліфікаваная эксплуатацыя і рэгулярны агляд аднолькава важныя для надзейнага абслугоўвання.
Калі вы шукаеце раз'яднальны выключальнік 12 кВ для камунальнай службы, падстанцыі або прамысловага размеркавальнага праекта, Anqiang Power можа дапамагчы вам азнаёміцца з патрабаваннямі да прымянення і вызначыць прыдатную канфігурацыю прадукту. Падзяліцеся сваімі тэхнічнымі характарыстыкамі, умовамі эксплуатацыі і патрабаваннямі да колькасці з нашай камандай.Звяжыцеся з намісёння, каб абмеркаваць выбар прадукту, запытаць падрабязную тэхнічную дакументацыю і атрымаць прапанову з улікам вашага праекта.
