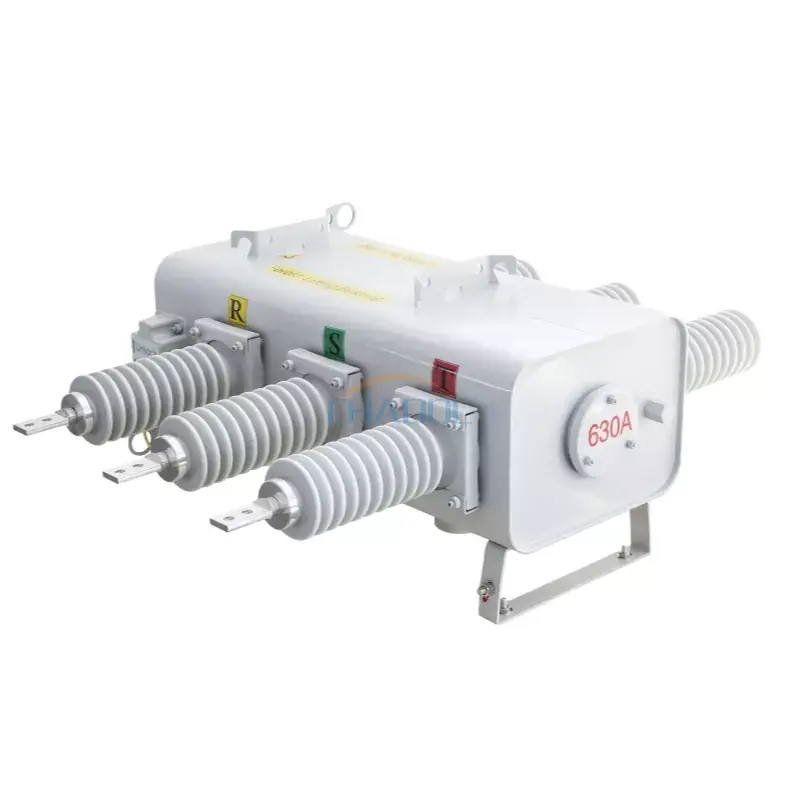

Элегазавы выключальнік нагрузкі 24 кВ, усталяваны на слупе

Model:FLW34-24

Anqiang Power з'яўляецца кітайскім пастаўшчыком элегазавых выключальнікаў нагрузкі 24 кВ на слупах. Гэты элегазавы выключальнік нагрузкі, усталяваны на слупе, падыходзіць для намінальных напружанняў 11 кВ, 24 кВ і 33 кВ з намінальным токам 630 А і намінальнай частатой 50/60 Гц. Мы можам наладжваць і распрацоўваць прадукты ў адпаведнасці з патрабаваннямі карыстальніка да параметраў магутнасці.

Адправіць запыт

Апісанне Прадукта

Элегазавы выключальнік нагрузкі 24 кВ, усталяваны на слупе, мадэль FLW34-24/630-20, прызначаны для пераключэння і адключэння токаў нагрузкі і перагрузкі ў сетках размеркавання электраэнергіі і можа аўтаматычна ізаляваць няспраўныя ўчасткі ліній электраперадачы. Элегазавы выключальнік нагрузкі 24 кВ, усталяваны на слупе, можа кіравацца ўручную, электрычна або дыстанцыйна. Электронны кантролер змяшчаецца ў корпусе з нержавеючай сталі, прыдатным для розных кліматычных умоў, і можа змяшчаць правадныя і бесправадныя мадэмы для дыстанцыйнага кіравання. Яго простая канструкцыя, усталяваная на слупе, забяспечвае лёгкую і хуткую ўстаноўку, зніжаючы выдаткі на будаўніцтва.

Тып прадукту

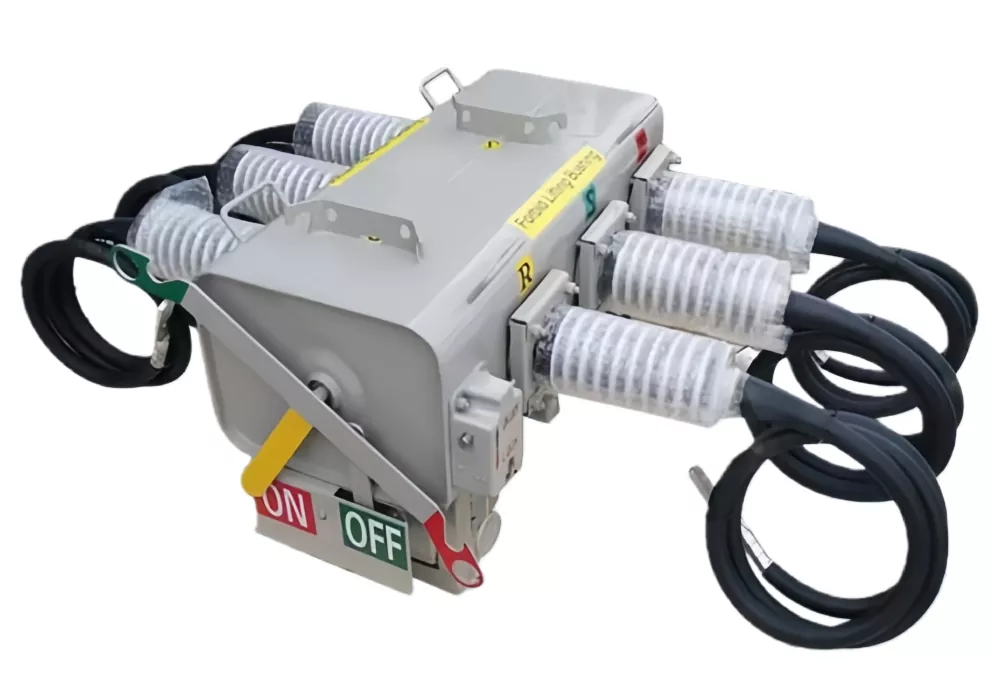

1. Керамічная ўтулка, літой кабельны выхад.

24kV Pole Mounted SF6 Load Break Switch

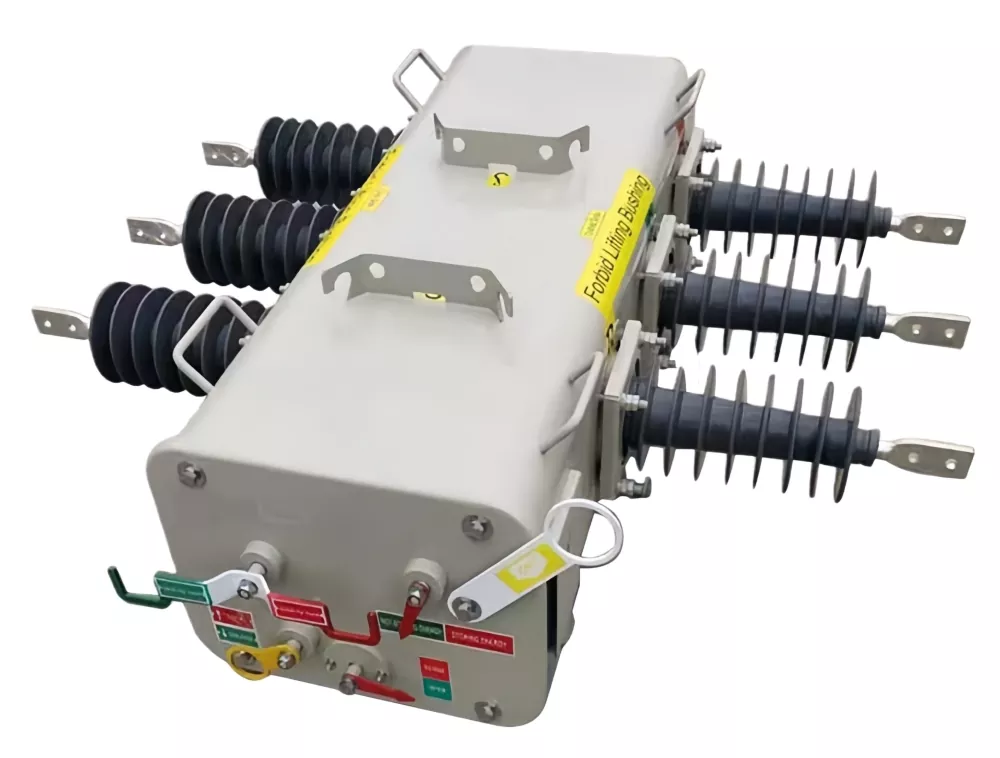

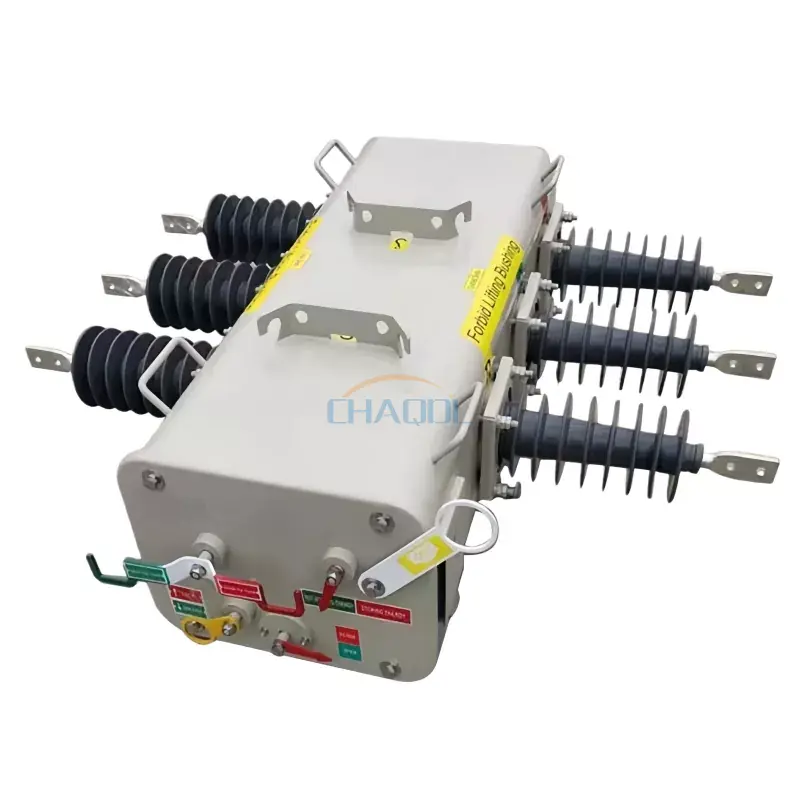

2. Убудаваны гумовы рукав з праваднымі клемамі для выхаду.

24kV Pole Mounted SF6 Load Break Switch

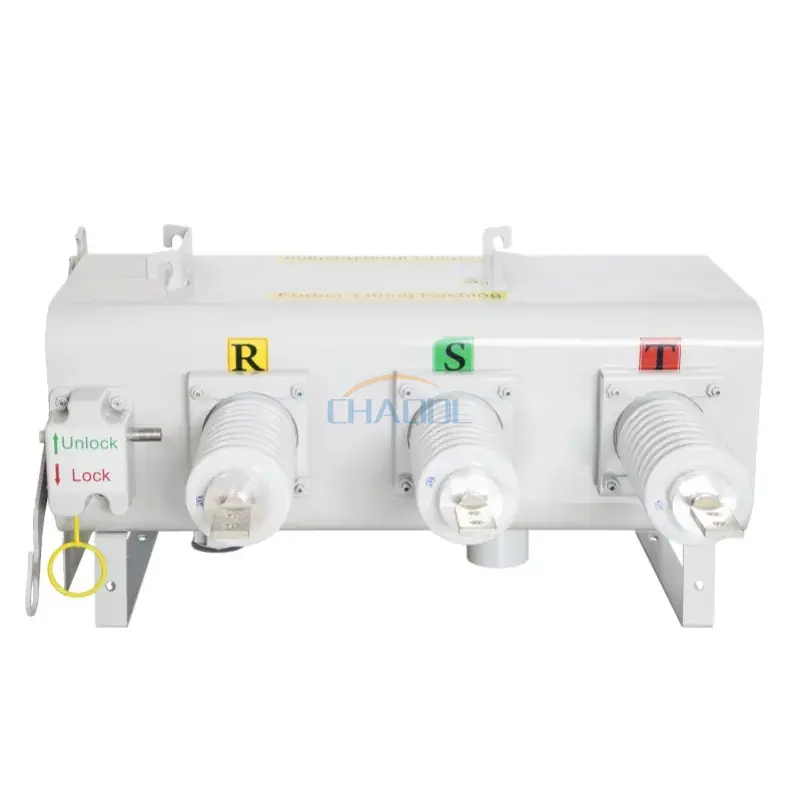

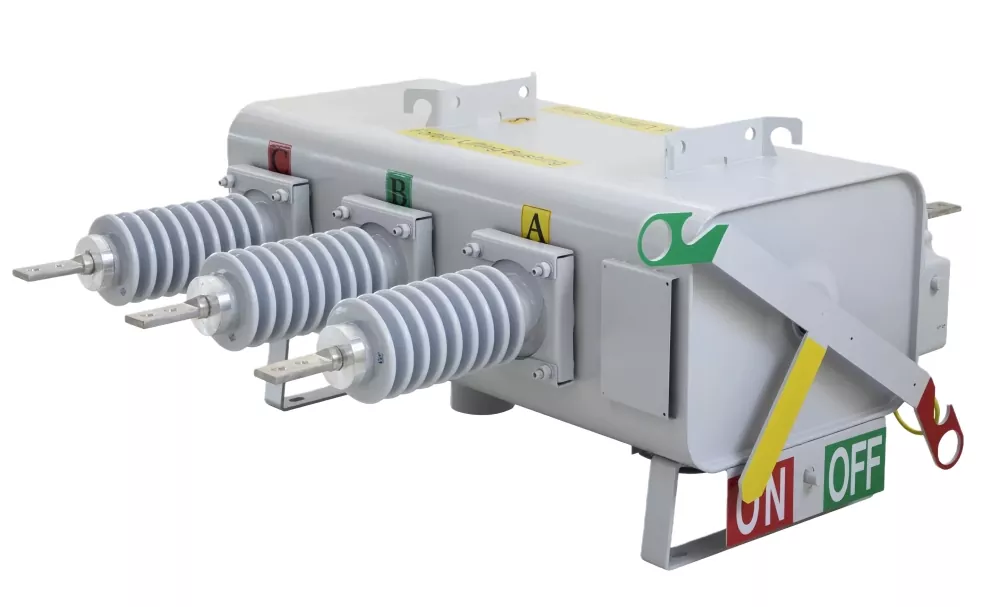

3.Керамічны рукав, клемы правадоў для выхаднога злучэння.

24kV Pole Mounted SF6 Load Break Switch

Тэхнічныя параметры

Намінальнае напружанне	11/24/33KV
Намінальная магутнасць	5060 Гц
Намінальны ток	630А
Намінальны ток адключэння (0,05 МПа/20 ℃)	630А
Пікавы ток, які вытрымлівае	50кА
Намінальны ток кароткачасовага закрыцця	50кА
Намінальны кароткачасовы ток	20/4КА/с
Намінальны ток зарадкі і адключэння кабеля	25А
Намінальны ток зарадкі і адключэння лініі	16А
Намінальны ток адключэння замкнёнага контуру	630А
Ток узбуджэння	21А
Намінальны ток цыклаў адключэння	≥400 разоў
Адносная хуткасць уцечкі газу	≤1% у год
Утрыманне вільгаці ў газе SF6 пры перадачы з завода	≤150 частак на мільён
Працоўнае значэнне перамыкача вільготнасці элегазу	≤300 частак на мільён
Аперацыя механічнай устойлівасці	6000 разоў
Намінальнае працоўнае напружанне і намінальнае напружанне дапаможнай ланцуга	DC220/110/48/24 AC220/110
Каэфіцыент абароны корпуса і кантролера	IP44

Памеры вырабы

24kV Pole Mounted SF6 Load Break Switch

Знешнія памеры (мм)				Мантажныя памеры (мм)	Шлях уцечкі ўтулкі (мм)
	A	B	C	Ш*В
11КВ	250	435	500	500*290	556
24KV	300	435	500	500*290	840
33KV	350	435	500	700*290	1250

Гарачыя тэгі: Выключальнік нагрузкі SF6 на слупе 24 кВ, выключальнік нагрузкі на слупе, выключальнік нагрузкі SF6, электрычны выключальнік 24 кВ
