Надзейнае размеркаванне сярэдняга напружання залежыць ад бяспечнага пераключэння, эфектыўнага кіравання фідэрам і надзейнага вонкавага абсталявання.Магутнасць Аньцянпастаўляе24элегазавы выключальнік нагрузкі, усталяваны на слупе кВ, прызначаны для паветраных размеркавальных сетак электраэнергіі, якія патрабуюць надзейнага пераключэння нагрузкі, гнуткай працы і практычнай інтэграцыі з сістэмамі аўтаматызацыі размеркавання. Разуменне яго прынцыпу дзеяння, тэхнічных спецыфікацый і патрабаванняў да ўсталёўкі дапамагае камунальным службам, прамысловым аператарам і электрамантажным падрадчыкам прымаць абгрунтаваныя рашэнні аб куплі.

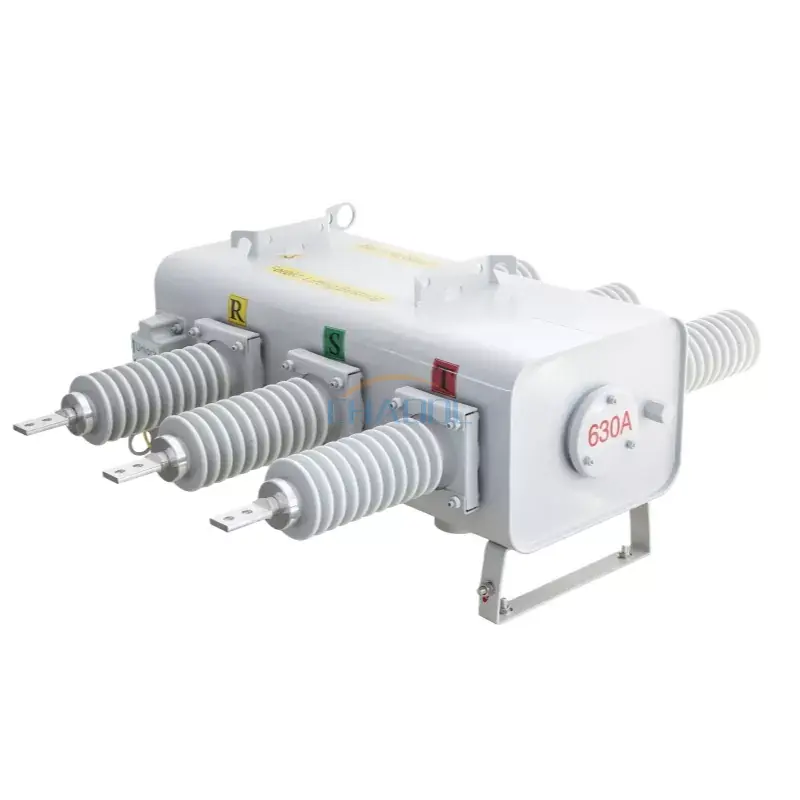

Элегазавы выключальнік нагрузкі 24 кВ, усталяваны на слупе, - гэта камутацыйная прылада сярэдняга напружання для вонкавага выкарыстання, якая выкарыстоўвае газ гексафтарыд серы (SF6) для ізаляцыі і гашэння дугі. Усталяваны на слупе электрасеткі, ён дапамагае аператарам кантраляваць ток нагрузкі, падзяляць падвесныя фідэры на кіраваныя секцыі і падтрымліваць запланаваныя аперацыі пераключэння. Серыя Anqiang Power FLW34-24 уключана ў спіс з намінальным токам 630 А, варыянтамі напружання 11 кВ, 24 кВ і 33 кВ, а таксама варыянтамі ручнога, электрычнага і дыстанцыйнага кіравання. У гэтым кіраўніцтве тлумачыцца прынцып працы, асноўныя тэхнічныя параметры, прымяненне, крытэрыі выбару і меркаванні па тэхнічным абслугоўванні праектаў размеркавальнай сеткі.
Элегазавы выключальнік нагрузкі 24 кВ, усталяваны на слупе, - гэта вонкавая камутацыйная прылада, якая выкарыстоўваецца ў паветраных размеркавальных сетках сярэдняга напружання. Яго асноўная мэта - ствараць і адключаць зададзеныя токі нагрузкі ў намінальных умовах працы. Уключаючы кіраванае пераключэнне ў выбраных кропках уздоўж фідэра, гэта дапамагае камунальным службам кіраваць размеркаваннем электраэнергіі і ізаляваць секцыі для эксплуатацыйных мэт.
Тэрмін апісвае тры важныя характарыстыкі:
Прадукт Anqiang Power FLW34-24 прадстаўлены ў спісе варыянтаў намінальнага напружання 11 кВ, 24 кВ і 33 кВ з намінальным токам 630 А. Неабходна выбраць адпаведную канфігурацыю ў адпаведнасці з электрычнымі патрабаваннямі сеткі і пацверджанымі вытворцам характарыстыкамі прадукту.
У адрозненне ад простага раз'яднальніка, выключальнік нагрузкі прызначаны для перапынення вызначанага току нагрузкі. Аднак не варта аўтаматычна разглядаць яго як аўтаматычны выключальнік, здольны перапыніць кожны ток кароткага замыкання. Неабходная абарона ад няспраўнасцяў павінна забяспечвацца скаардынаванай сістэмай абароны і адпаведным абсталяваннем.
Прынцып дзеяння спалучае ў сабе механічны кантактны рух з электраізаляцыяй і дугогашальнымі ўласцівасцямі элегазу. Калі кантакты раз'ядноўваюцца падчас праходжання току, паміж імі можа ўтварыцца электрычная дуга. Камера пераключэння прызначана для кантролю і гашэння гэтай дугі ў зададзеных умовах працы прылады.
Калі выключальнік замкнёны, яго токаправодныя кантакты забяспечваюць прызначаны шлях току. Электрычнасць цячэ праз паветраную размеркавальную ланцуг да трансфарматараў, прамысловых аб'ектаў, камерцыйных будынкаў або іншых падключаных нагрузак.
Калі патрабуецца аўтарызаваная аперацыя пераключэння, механізм кіравання перамяшчае кантакты. Сістэма адключэння на аснове элегазу дапамагае пагасіць дугу, якая ўтвараецца падчас раз'яднання кантактаў, пры ўмове, што ток і ўмовы пераключэння застаюцца ў межах намінальных магчымасцей абсталявання.
Аператары могуць выкарыстоўваць стратэгічна размешчаныя выключальнікі, каб падзяліць размеркавальны фідэр на секцыі. Такое размяшчэнне падтрымлівае планавае тэхнічнае абслугоўванне, перадачу нагрузкі і ізаляцыю прызначаных участкаў сеткі. Фактычная ізаляцыя няспраўнасцяў залежыць ад схемы абароны, выяўлення няспраўнасцяў, паслядоўнасці пераключэння і каардынацыі з прыладамі ўверх і ўніз па плыні.
У залежнасці ад абранай канфігурацыі камутатар можа падтрымліваць ручное, электрычнае або дыстанцыйнае кіраванне. Калі сумяшчальныя кантролеры і інтэрфейсы сувязі ўключаны, ён таксама можа стаць часткай сістэмы аўтаматызацыі размеркавання.
Каб атрымаць дадатковыя варыянты абсталявання, пакупнікі могуць азнаёміцца з асартыментам выключальнікаў нагрузкі сярэдняга напружання Anqiang Power і параўнаць розныя механізмы пераключэння, перш чым завяршыць спецыфікацыю праекта.
Тэхнічныя параметры вызначаюць, ці падыходзіць камутатар для той ці іншай сеткі. У наступнай табліцы зведзены асноўныя характарыстыкі, апублікаваныя для прадукту Anqiang Power FLW34-24/630-20. Перад закупкай значэнні павінны быць звераны на адпаведнасць бягучай табліцы дадзеных і зацверджанай канфігурацыі.
| Параметр | Апублікаваная спецыфікацыя | Разгляд выбару |
|---|---|---|
| Мадэль прадукту | FLW34-24 / FLW34-24/630-20 | Пацвердзіце дакладнае абазначэнне мадэлі ў прапанове і ў табліцы дадзеных. |
| Варыянты намінальнага напружання | 11 кВ, 24 кВ, 33 кВ | Адпаведнасць выбранай версіі з патрабаваннямі да напружання сеткі і ізаляцыі. |
| Намінальны ток | 630А | Праверце ток пастаяннай нагрузкі і чаканыя ўмовы працы. |
| Намінальная частата | 50/60 Гц указана на старонцы прадукту | Пацвердзіце прыдатную частату для замоўленай канфігурацыі. |
| Пікавы ток, які вытрымлівае | 50кА | Праверце тэставую базу, працягласць і каардынацыю з узроўнямі памылак сістэмы. |
| Намінальны кароткачасовы ток | 20/4 кА/с, як пазначана | Запытайце тлумачэнне натацыі і яе прыдатнай працягласці. |
| Намінальны ток зарадкі і адключэння кабеля | 25А | Пацвердзіце прыдатнасць для канкрэтнага абавязку пераключэння кабеля. |
| Намінальны ток зарадкі і адключэння лініі | 16А | Праверце запланаванае прымяненне камутацыі паветраных ліній. |
| Механічная аперацыя | У спісе 6000 аперацый | Праверце ўмовы выпрабаванняў і графік тэхнічнага абслугоўвання. |
| Адносная хуткасць уцечкі газу | Не больш за 1% у год, як пазначана | Пацвердзіце прыдатны стандарт і метад вымярэння. |
| Абарона корпуса і кантролера | IP44 у спісе | Ацаніце ўздзеянне, размяшчэнне шафы і дадатковыя патрэбы ў ахове навакольнага асяроддзя. |
Важная заўвага да спецыфікацыі:Апублікаваны спіс параметраў змяшчае скарочаныя або патэнцыйна неадназначныя запісы, у тым ліку абазначэнне частоты і абазначэнне кароткачасовага току. Гэтыя значэнні не павінны разглядацца як правераныя вынікі выпрабаванняў без пацверджання ад Anqiang Power. У прыватнасці, пікавы рэйтынг вытрымлівання - гэта не тое самае, што намінальная адключальная здольнасць пры кароткім замыканні.
Для праектнай дакументацыі таксама запытайце адпаведныя пратаколы тыпавых выпрабаванняў, узровень ізаляцыі, дэталі механізму кіравання, кіруючае напружанне, размяшчэнне клем і чарцяжы ўстаноўкі. Гэтыя дакументы дапамагаюць інжынерам ацаніць поўную камутацыйную зборку, а не спадзявацца на адзіную ацэнку загалоўка.
Пры правільнай распрацоўцы і абслугоўванні элегазавы выключальнік нагрузкі прапануе некалькі практычных пераваг для падвесных размеркавальных сістэм.
Канструкцыя, усталяваная на слупе, размяшчае камутацыйнае абсталяванне непасрэдна на размеркавальнай канструкцыі. Гэта можа паменшыць патрэбу ў дадатковай прасторы на ўзроўні зямлі і падтрымаць планіроўку кармушкі там, дзе спецыяльнае ўнутранае электрычнае памяшканне немэтазгодна.
SF6 валодае моцнымі дыэлектрычнымі ўласцівасцямі і шырока выкарыстоўваецца ў высакавольтным электраабсталяванні. Унутры правільна спраектаванай камутацыйнай камеры ён забяспечвае ізаляцыю і гашэнне дугі. Фактычная магчымасць пераключэння залежыць ад канструкцыі кантакту, стану газу, механізму працы і намінальнай нагрузкі.
Варыянты ручнога, матарызаванага і дыстанцыйнага кіравання могуць абслугоўваць розныя эксплуатацыйныя патрабаванні. Дыстанцыйнае пераключэнне можа паменшыць неабходнасць наведванняў на месцах падчас звычайнай рэканфігурацыі сеткі пры ўмове, што сістэма кіравання і камунікацыйная інфраструктура рэалізаваны належным чынам.
Пры інтэграцыі з сумяшчальнымі кантролерамі і сістэмамі кантролю перамыкач, усталяваны на слупе, можа спрыяць аўтаматызаванаму кіраванню фідэрам. Інжынеры павінны пацвердзіць пратаколы сувязі, патрабаванні да дапаможнага харчавання, логіку кіравання і механізмы блакіроўкі перад заказам.
Герметычная камера пераключэння можа абмежаваць уздзеянне знешніх забруджванняў на ўнутраныя кампаненты. Тым не менш, больш нізкія патрабаванні да планавага тэхнічнага абслугоўвання не азначаюць эксплуатацыю без абслугоўвання. Механічныя сувязі, ланцугі кіравання, кампаненты ізаляцыі і параметры, звязаныя з газам, па-ранейшаму патрабуюць праверкі ў адпаведнасці з інструкцыямі вытворцы.
Яшчэ адно меркаванне - экалагічная адказнасць. SF6 з'яўляецца магутным парніковым газам, таму ўладальнікі абсталявання павінны прадухіляць уцечкі, аднаўленне газу і адпаведнае абыходжанне з канцом тэрміну службы. У залежнасці ад мясцовых правілаў і мэтаў устойлівага развіцця праекта, альтэрнатыўныя тэхналогіі ізаляцыі таксама могуць быць апраўданымі для ацэнкі.
Элегазавы выключальнік нагрузкі 24 кВ, усталяваны на слупе, падыходзіць для размеркавання на адкрытым паветры, калі яго электрычныя характарыстыкі і экалагічныя характарыстыкі адпавядаюць устаноўцы.
Прыдатнасць прымянення залежыць ад больш чым намінальнага напружання. Узроўні кароткага замыкання, абавязкі пераключэння, тэмпература навакольнага асяроддзя, вышыня над узроўнем мора, сур'ёзнасць забруджвання, ветравая нагрузка, трываласць мантажу і неабходныя функцыі кіравання павінны быць ацэнены.
Каманды па закупках павінны ацэньваць поўнае працоўнае асяроддзе замест таго, каб выбіраць прыладу толькі на аснове напружання і току. Структураваны агляд можа паменшыць прабелы ў спецыфікацыях і пазбегнуць дарагіх змяненняў падчас усталёўкі.
Пакупнікі, якія параўноўваюць камутацыйнае абсталяванне, таксама павінны разумець адрозненне паміж выключальнікам нагрузкі і аўтаматычным выключальнікам. Выключальнік нагрузкі выконвае вызначаныя звычайныя абавязкі пераключэння, у той час як аўтаматычны выключальнік адпаведнага ўзроўню прызначаны для адключэння токаў замыкання ў межах заяўленай адключальнай здольнасці. Дызайн абароны сістэмы вызначае, якія прылады неабходныя і як яны працуюць разам.
Правільная ўстаноўка мае важнае значэнне для бяспечнай працы вонкавага абсталявання сярэдняга напружання. Устаноўка і ўвод у эксплуатацыю павінны выконвацца кваліфікаваным персаналам-электрыкам у адпаведнасці з зацверджанымі працэдурамі, з ізаляванай ланцугом і ўсімі неабходнымі сродкамі кантролю бяспекі.
Інтэрвалы тэхнічнага абслугоўвання павінны адпавядаць інструкцыям вытворцы, дзеючым электрычным нормам і рэальным працоўным асяроддзю. Магчыма, спатрэбіцца павялічыць частату праверак, калі абсталяванне сутыкаецца з суровым надвор'ем, моцным забруджваннем, частымі пераключэннямі або ненармальнымі ўмовамі працы.
Абыходжанне з элегазам павінна ажыццяўляцца навучаным персаналам з выкарыстаннем адпаведнага абсталявання і працэдур. Ніколі наўмысна не выпускайце газ у якасці звычайнага метаду тэхнічнага абслугоўвання. Выконвайце адпаведныя экалагічныя патрабаванні для выяўлення ўцечак, аднаўлення, захоўвання і ўтылізацыі.
Яго асноўная функцыя - ствараць і адключаць зададзеныя токі нагрузкі ў вонкавай размеркавальнай сетцы сярэдняга напружання. Ён таксама падтрымлівае секцыі фідэра і кантраляваныя аперацыі пераключэння. Абарона ад няспраўнасцяў павінна забяспечвацца адпаведным чынам скаардынаванай сістэмай абароны.
У апублікаванай інфармацыі пра прадукт пазначаны намінальны ток 630А. Перад купляй пакупнікі павінны пацвердзіць дакладную заказаную канфігурацыю і адпаведныя тэхнічныя рэйтынгі.
Так, дыстанцыйнае кіраванне падтрымліваецца ў якасці опцыі канфігурацыі прадукту. Неабходны кантролер, дапаможны крыніца харчавання, інтэрфейсы сувязі і сумяшчальнасць аўтаматызацыі павінны быць пацверджаны для праекта.
Не. Выключальнік нагрузкі прызначаны для адключэння вызначаных токаў нагрузкі, у той час як аўтаматычны выключальнік прызначаны для адключэння токаў замыкання ў межах яго намінальнай адключальнай здольнасці. Правільнае размяшчэнне абсталявання залежыць ад даследавання абароны сеткі і дзеючых стандартаў.
Магутнасць Аньцян пералічвае варыянты намінальнага напружання 11 кВ, 24 кВ і 33 кВ. Даступную канфігурацыю, патрабаванні да ізаляцыі і дэталі аб памерах неабходна ўдакладніць у вытворцы.
так. Хоць герметычная газавая камера можа паменшыць уздзеянне вонкавага забруджвання, перыядычныя праверкі па-ранейшаму неабходныя. Тэхнічнае абслугоўванне павінна ахопліваць прывадны механізм, кампаненты ізаляцыі, сістэму кіравання і стан газу, як паказана вытворцам.
Пакажыце напружанне сістэмы, намінальны ток, частату, асяроддзе ўстаноўкі, неабходны рэжым працы, напружанне кіравання, колькасць, дзеючыя стандарты і месцазнаходжанне праекта. Адналінейныя схемы, патрабаванні да мантажу і любыя асаблівыя ўмовы навакольнага асяроддзя могуць дапамагчы пастаўшчыку пацвердзіць адпаведную канфігурацыю.
Элегазавы выключальнік нагрузкі 24 кВ, усталяваны на слупе, можа адыграць важную ролю ў сучасным размеркаванні сярэдняга напружання, дазваляючы кантраляванае пераключэнне нагрузкі, падтрымліваючы секцыянаванне фідэра і забяспечваючы варыянты лакальнай або дыстанцыйнай працы. Яго эфектыўнасць залежыць ад правільнага выбару электрычнасці, скаардынаванай абароны ад няспраўнасцяў, адпаведнай ўстаноўкі і адказнага доўгатэрміновага абслугоўвання.
Магутнасць Аньцян прапануе серыю FLW34-24 для размеркавальных праектаў, якія патрабуюць камутацыйнага абсталявання, усталяванага на слупах, з апублікаванымі спецыфікацыямі намінальнага току 630 А і некалькімі варыянтамі напружання. Перш чым размясціць заказ, пацвердзіце тэхнічны пашпарт, рабочую канфігурацыю, экалагічную прыдатнасць і адпаведную тэставую дакументацыю. Калі вы плануеце мадэрнізацыю камунальнай сістэмы, праект прамысловага распаўсюджвання або аўтаматызацыю размеркавання, азнаёмцеся з інфармацыяй пра прадукт ізвяжыцеся з намікаб абмеркаваць вашыя патрабаванні да напружання, тэхнічныя характарыстыкі і патрэбы ў наладцы з камандай Anqiang Power.
