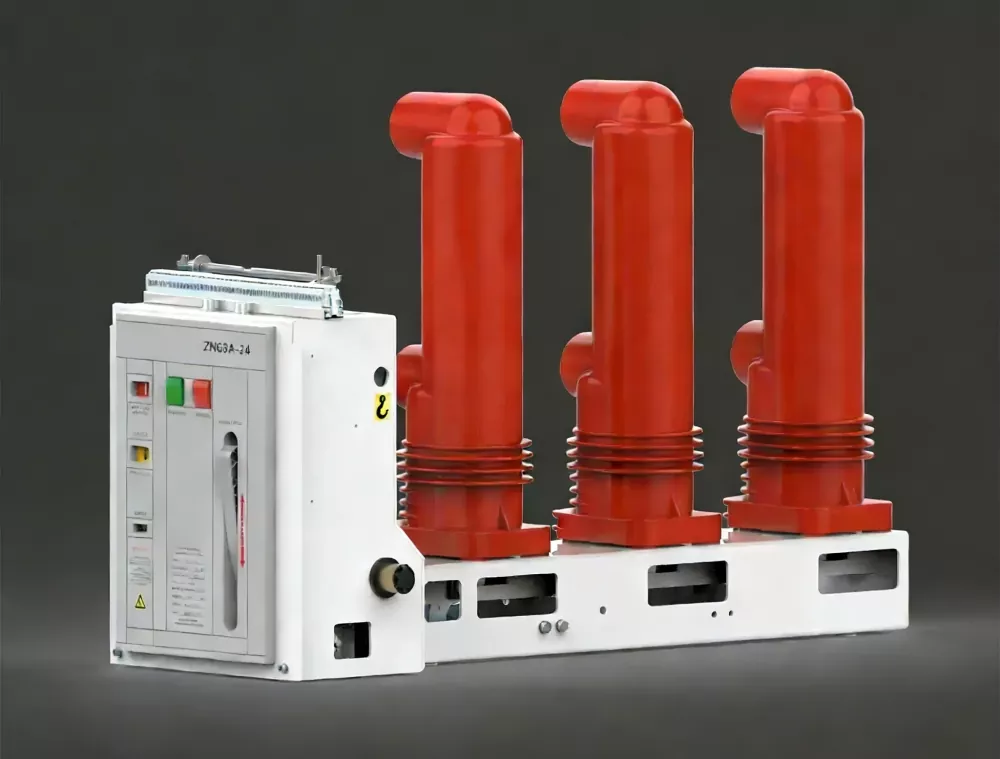

Вакуумны аўтаматычны выключальнік на 24 кВ збоку

Мадэль прадукту вакуумнага выключальніка 24 кВ з бакавым мантажом - ZN63A (VS1)-24. Ён выкарыстоўваецца ў трохфазных энергасістэмах пераменнага току 50 Гц з намінальным напругай 24 кВ. Яго асноўнай асаблівасцю з'яўляецца інтэграваная канструкцыя прывада і корпуса выключальніка. Ён можа быць усталяваны стацыянарна або выкарыстоўвацца як высоўны блок з механізмам каляскі. Ён можа прымяняцца да розных тыпаў нагрузак і частых аперацый, можа выкарыстоўвацца для абароны і кантролю электрычнага абсталявання на прамысловых і горназдабыўных прадпрыемствах, электрастанцыях і падстанцыях, і асабліва падыходзіць для металургічнай, хімічнай і вугальнай прамысловасці.

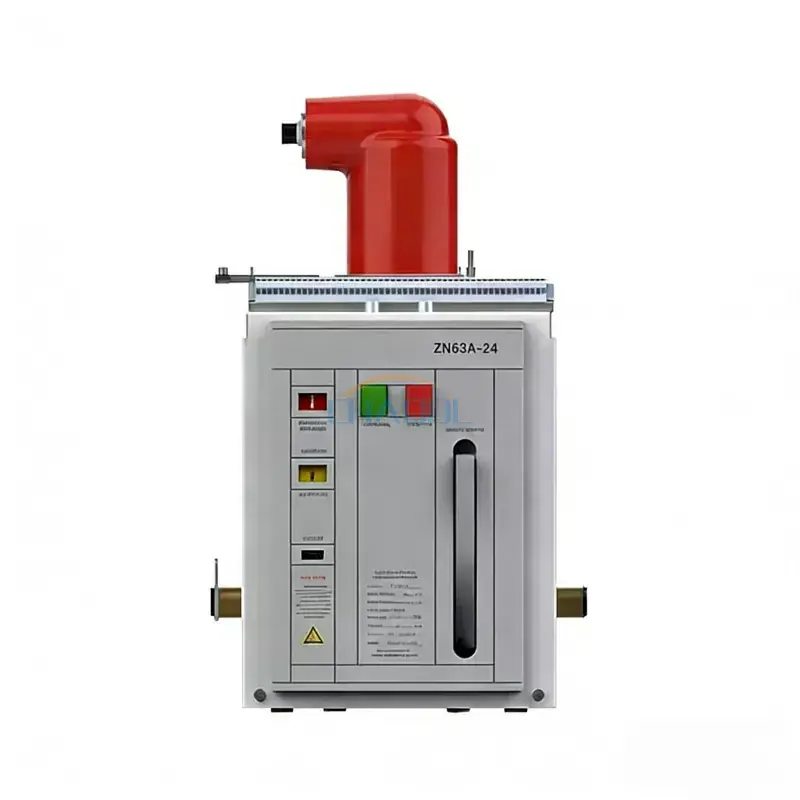

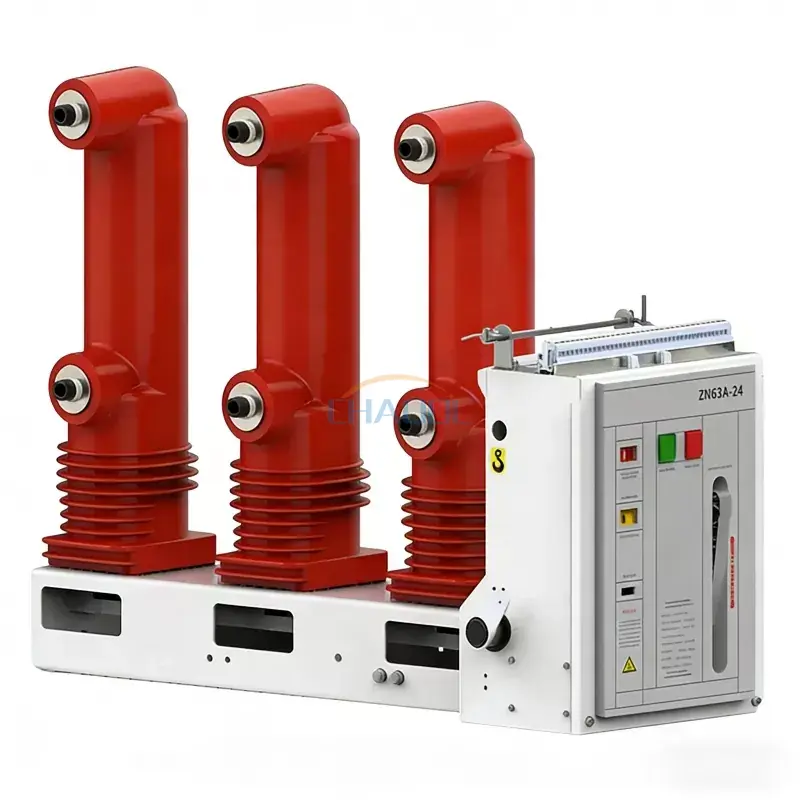

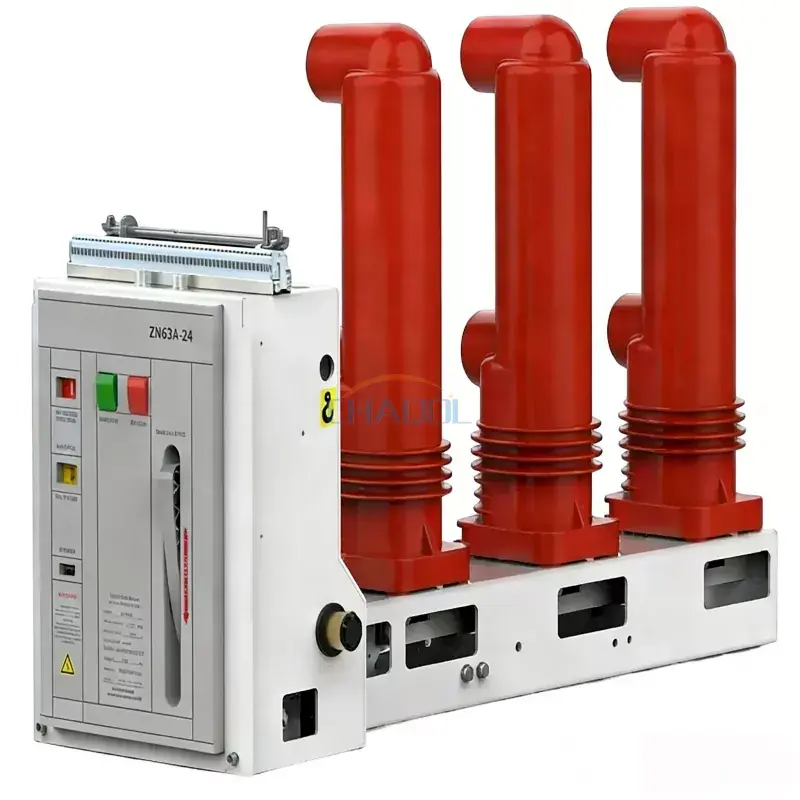

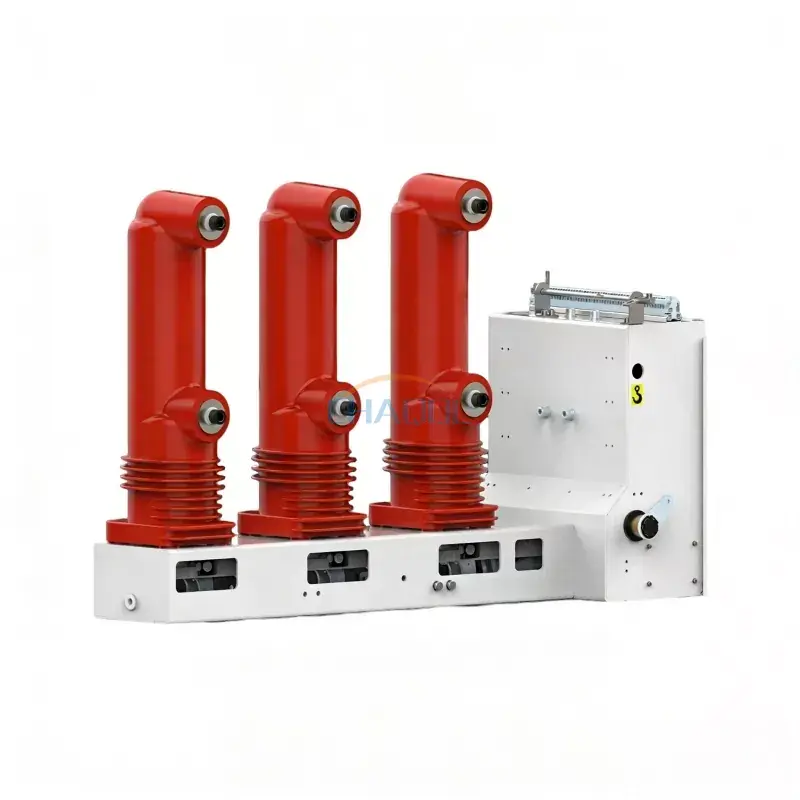

Дыяграма вонкавага выгляду

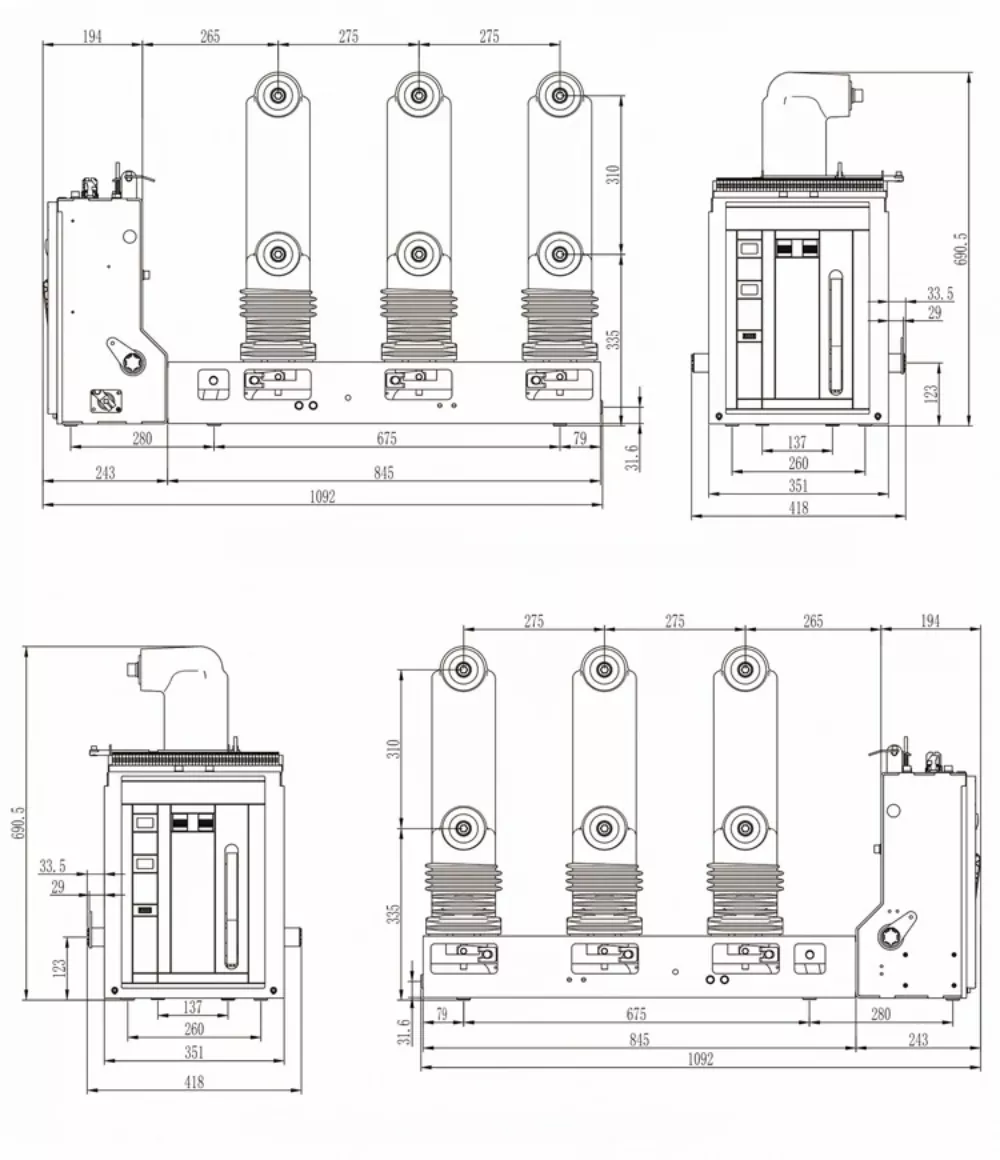

Дыяграма памераў

Тэхнічныя параметры

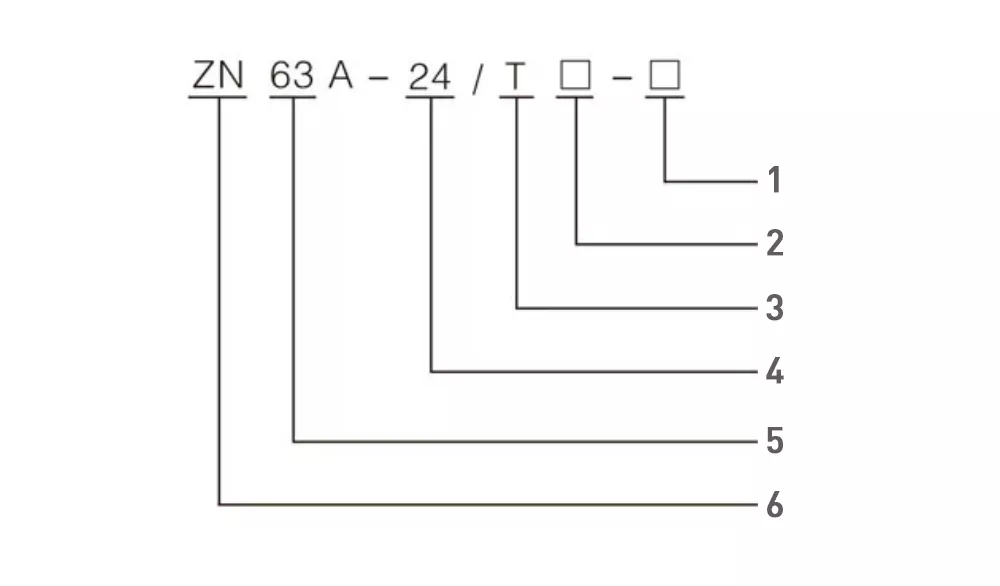

1—Намінальны ток адключэння кароткага замыкання (KA)

2—Намінальны ток (А)

3—Выкідны механізм

4—Намінальнае напружанне (КВ)

5—Нумар дызайну

6—Унутраны вакуумны выключальнік

Канструктыўныя асаблівасці

1. Бакавы вакуумны выключальнік 24 кВ выкарыстоўвае керамічны або шкляны вакуумны перарывальнік з цэнтральным ушчыльненнем, які мае медна-хромавы кантактны матэрыял і чашеобразную кантактную структуру падоўжнага магнітнага поля, што прыводзіць да нізкай хуткасці электрычнага зносу, доўгага тэрміну службы электрычнасці, высокага кантактнага напружання, стабільнай трываласці дыэлектрычнай ізаляцыі, хуткага аднаўлення хуткасці згасання дугі, нізкага току узровень нарэзкі і моцная разрыўная здольнасць.

2. У ім выкарыстоўваецца гарызантальна размешчаны механізм спружыннага назапашвання энергіі з функцыямі ручнога і электрычнага назапашвання энергіі.

3. Ён выкарыстоўвае трохфазную канструкцыю слупа. Трохфазныя апоры і трансфарматары току выкарыстоўваюць імпартную цвёрдую ізаляцыю з эпаксіднай смалы для вонкавага выкарыстання або эпаксідную смолу для ўнутраных памяшканняў, пакрытую цвёрдай ізаляцыяй з сіліконавай гумы, якая адрозніваецца ўстойлівасцю да высокіх і нізкіх тэмператур, ультрафіялетавага выпраменьвання і старэння, а таксама добрай устойлівасцю да вільгаці і кандэнсату.

Працоўнае асяроддзе

1. Тэмпература навакольнага паветра: ад -15 ℃ да 40 ℃

2. Вышыня над узроўнем мора: не больш за 1000 м (калі патрабуецца большая вышыня, намінальны ўзровень ізаляцыі павінен быць адпаведна павялічаны).

3. Сейсмічная інтэнсіўнасць: не больш за 8 градусаў.

4. Адносная вільготнасць: сярэднясутачная не больш за 95%, сярэднямесячная не больш за 90%.

5. Бакавы вакуумны аўтаматычны выключальнік 24 кВ падыходзіць для месцаў, дзе няма пажару, выбуху, моцнага забруджвання, хімічнай карозіі і моцнай вібрацыі.
