Як працуе прахадны трансфарматар току?

Анатацыя: Праз стрыжневыя трансфарматары токуз'яўляюцца важнымі прыладамі ў электрычных сістэмах, якія дазваляюць дакладна вымяраць ток для маніторынгу, абароны і кантролю. Гэты артыкул даследуе іх прынцыпы працы, перавагі, меркаванні па ўсталёўцы і агульныя праблемы кліентаў, дапамагаючы інжынерам і кіраўнікам аб'ектаў прымаць абгрунтаваныя рашэнні.

Змест

• Што такое прахадны трансфарматар току?
• Прынцып працы скразных трансфарматараў току
• Асноўныя перавагі
• Меркаванні па ўстаноўцы
• Тыповыя прымянення
• Агульныя праблемы і іх ліквідацыю
• FAQ

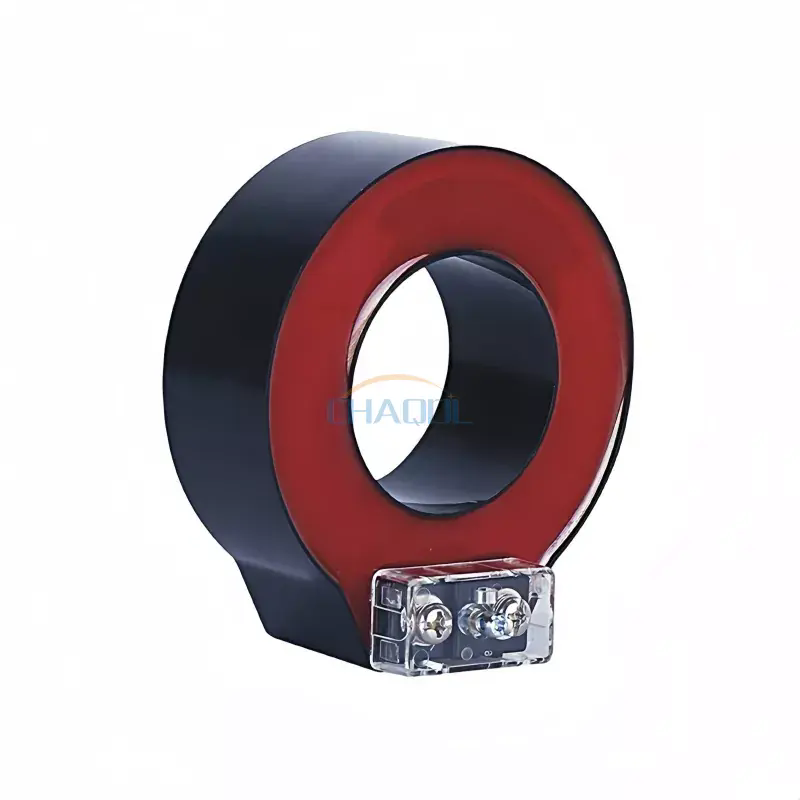

Што такое прахадны трансфарматар току?

A Скразны трансфарматар току (TCCT)гэта электрычная прылада, прызначаная для вымярэння пераменнага току (AC) шляхам стварэння паменшанага току, прапарцыйнага току ў першасным ланцугу. У адрозненне ад аконнага тыпу або трансфарматараў з раздзельным стрыжнем, праваднік праходзіць непасрэдна праз стрыжань TCCT, што забяспечвае кампактную канструкцыю і дакладныя вымярэнні.

• Першасны праваднік праходзіць непасрэдна праз стрыжань
• Другасная абмотка забяспечвае паменшаны ток для вымярэння
• Выкарыстоўваецца для рэле абароны, лічыльнікаў і сістэм кантролю

Прынцып працы скразных трансфарматараў току

TCCT працуе на асновеэлектрамагнітная індукцыя. Першасны праваднік стварае магнітнае поле, прапарцыйнае току, які праходзіць праз яго. Гэта магнітнае поле індукуе ток у другаснай абмотцы, які потым можна бяспечна вымераць прыборамі без прамога ўздзеяння высокага напружання.

Асноўныя перавагі

• Кампактны дызайн:Лёгка ўпісваецца ў размеркавальныя прылады і панэлі.
• Высокая дакладнасць:Надзейныя вымярэнні для ахоўных рэле і прыбораў уліку.
• Трывалы:Трывалая канструкцыя для працяглай працы ў прамысловых умовах.
• Лёгкае абслугоўванне:Патрабуецца мінімальнае абслугоўванне дзякуючы простай канструкцыі.

Меркаванні па ўстаноўцы

Правільная ўстаноўка забяспечвае аптымальную працу TCCT. Асноўныя фактары ўключаюць:

1. Пераканайцеся, што першасны праваднік знаходзіцца па цэнтры праз стрыжань, каб пазбегнуць памылак вымярэння.
2. Праверце правільнасць другаснай праводкі і палярнасць для дакладных паказанняў.
3. Захоўвайце належныя ізаляцыйныя адлегласці, каб прадухіліць пашкоджанне электрычным токам.
4. Улічвайце ўмовы навакольнага асяроддзя: тэмпература, вільготнасць і вібрацыя могуць паўплываць на прадукцыйнасць.

Для канкрэтных інструкцый па ўсталёўцы і рэкамендацый па бяспецы Anqiang Power дае падрабязныя інструкцыі для кожнай мадэлі TCCT.

Тыповыя прымянення

• Улік энергіі ў прамысловых і камерцыйных аб'ектах
• Кантроль току размеркавальных прылад і трансфарматараў
• Схемы рэле абароны на падстанцыях
• Інтэграцыя ў сістэмы SCADA для аддаленага маніторынгу

Агульныя праблемы і іх ліквідацыю

Нават высакаякасныя TCCT могуць сутыкнуцца з праблемамі ў працы. Агульныя праблемы ўключаюць:

• Выхад няправільнага суадносін:Часта выклікана памылкамі другаснай праводкі або няправільным выбарам жылы.
• Перагрэў:Звычайна з-за празмернага першаснага току або дрэннай вентыляцыі.
• Магнітная насычанасць:Можа скажаць вымярэнні ў прылажэннях з вялікім токам.
• Механічныя пашкоджанні:Фізічныя ўдары або вібрацыя могуць паўплываць на выраўноўванне стрыжня.

Ліквідацыя няспраўнасцяў звычайна ўключае ў сябе праверку праводкі, праверку на наяўнасць пашкоджанняў ізаляцыі і пацверджанне таго, што прылада адпавядае прымяненню.

FAQ

• Пытанне: ці могуць TCCT вымяраць як пераменны, так і пастаянны ток?
  A: Не, скразныя трансфарматары току прызначаны толькі для вымярэння пераменнага току з-за залежнасці ад электрамагнітнай індукцыі.
• Пытанне: Як мне выбраць правільны TCCT для маёй заяўкі?
  A: Улічвайце асноўны ток, клас дакладнасці, узровень ізаляцыі і ўмовы навакольнага асяроддзя.
• Пытанне: ці не патрабуюць абслугоўвання праз асноўныя CT?
  A: Яны патрабуюць мінімальнага абслугоўвання, галоўным чынам праверкі на наяўнасць фізічных пашкоджанняў і цэласнасці правадоў.
• Пытанне: чым адрозніваюцца TCCT Anqiang Power?
  A: Anqiang Power робіць упор на дакладнасць вытворчасці, даўгавечнасць і падтрымку складаных установак.

Скразныя трансфарматары току незаменныя ў сучасных электрычных сістэмах, забяспечваючы дакладныя магчымасці вымярэння, абароны і кантролю. Разумеючы іх прынцыпы, ўстаноўку і агульныя праблемы, інжынеры могуць забяспечыць надзейную працу ва ўсіх прыкладаннях.

Каб атрымаць высакаякасныя стрыжневыя трансфарматары току і персаналізаваную тэхнічную падтрымку, наведайце сайтМагутнасць Аньцянабозвяжыцеся з намікаб абмеркаваць вашыя патрабаванні і атрымаць рэкамендацыі экспертаў.
