40,5 кВ адкрыты раз'ядноўвальнік

Model:GW5-40.5

Незалежна распрацаваны Anqiang Power вонкавы раз'ядноўвальнік на 40,5 кВ з'яўляецца двухкалонным, з гарызантальным разрывам, з цэнтральным адкрыццём і можа быць абсталяваны зазямляльнымі выключальнікамі з аднаго або абодвух бакоў. Гэта вонкавая высакавольтная прылада, прыдатная для пераменнага току з частатой 50 Гц, з намінальным узроўнем напружання 40,5 кВ, 72,5 кВ і 126 кВ. Мы можам наладзіць яго ў адпаведнасці з чарцяжамі або патрабаваннямі заказчыка.

Адправіць запыт

Апісанне Прадукта

Серыя GW540,5 кВ адкрыты раз'ядноўвальнікпрызначаны для перадачы і размеркавальных сетак сярэдняга і высокага напружання, якія працуюць ва ўмовах пераменнага току 50 Гц. Ён шырока выкарыстоўваецца на падстанцыях і электрастанцыях для бяспечнай ізаляцыі ланцугоў пад напругай без току нагрузкі. Канструкцыя выкарыстоўвае гарызантальны V-вобразны механізм адчынення з двума калонкамі, які забяспечвае стабільны электрычны зазор і моцную механічную надзейнасць у цяжкіх вонкавых умовах.

У параўнанні з традыцыйнымі ізалятарамі, гэта40,5 кВ адкрыты раз'ядноўвальнікзабяспечвае палепшаную ўстойлівасць да ветру, павышаную эфектыўнасць барацьбы з забруджваннем і больш стабільную сістэму кантакту, што робіць яго прыдатным для працяглай працы ў прыбярэжных, пустынных і рэгіёнах з высокай вільготнасцю.

Асноўныя асаблівасці дызайну

Двухкалонная V-вобразная гарызантальная структура адчынення для павышэння стабільнасці
Модульная канструкцыя слупа з высокатрывалымі фарфоравымі або кампазітнымі ізалятарамі
Падтрымлівае ручной і матарызаваны рэжымы працы
Дадатковыя канфігурацыі зазямлення: без зазямлення, з адным зазямленнем, з падвойным зазямленнем
Механічная сістэма блакавання паміж галоўным лязом і лязом зазямлення для бяспекі
Палепшаная ўстойлівасць да карозіі для доўгатэрміновай службы на адкрытым паветры

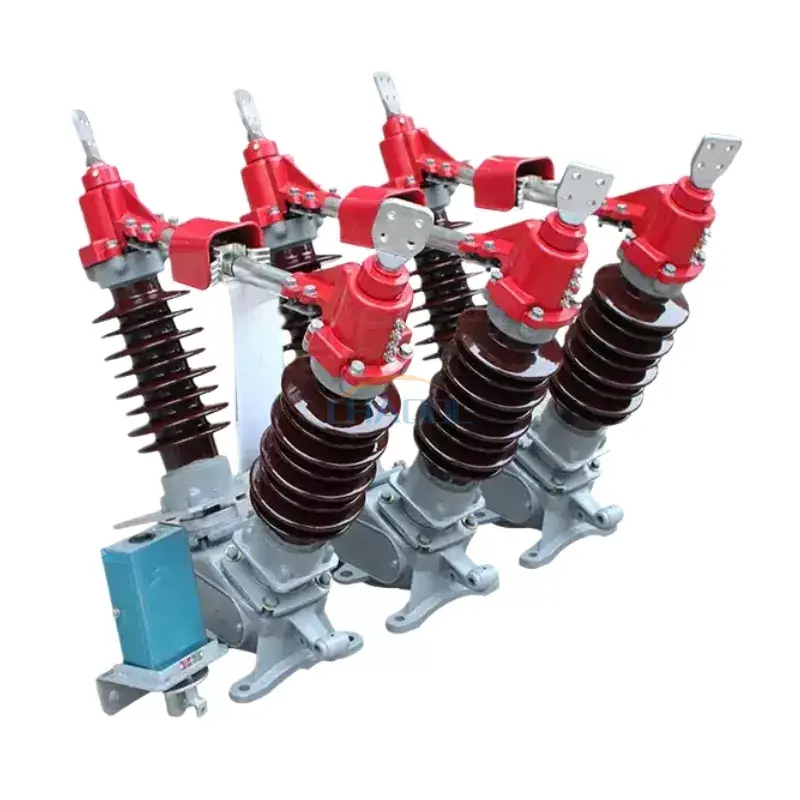

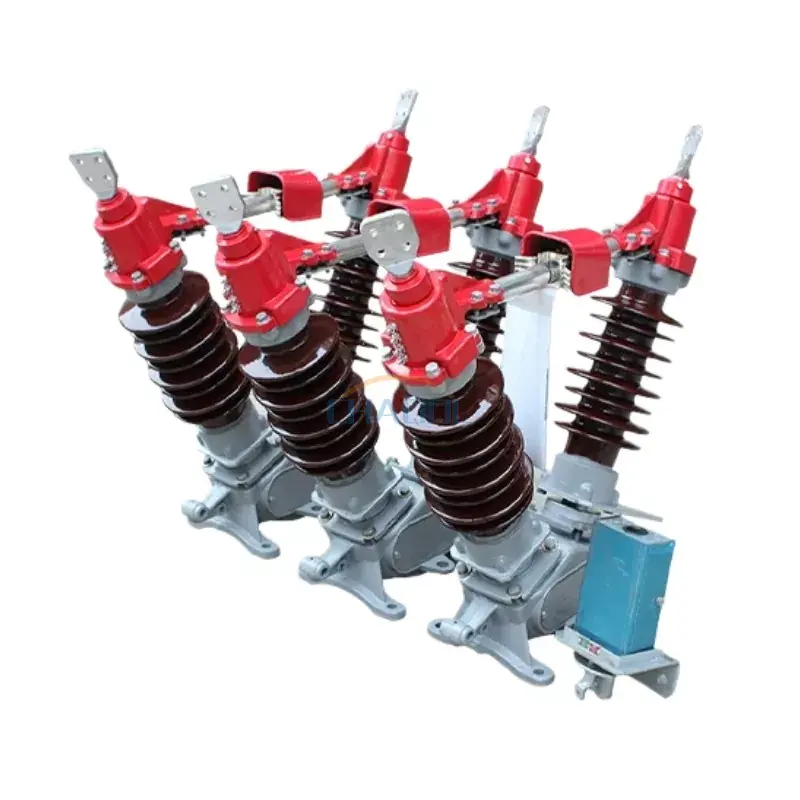

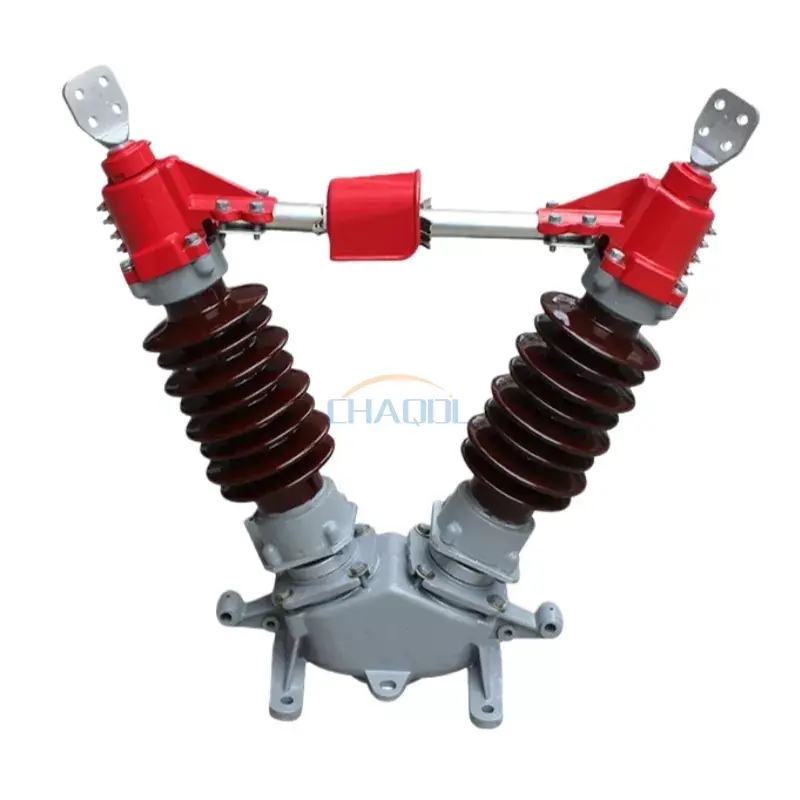

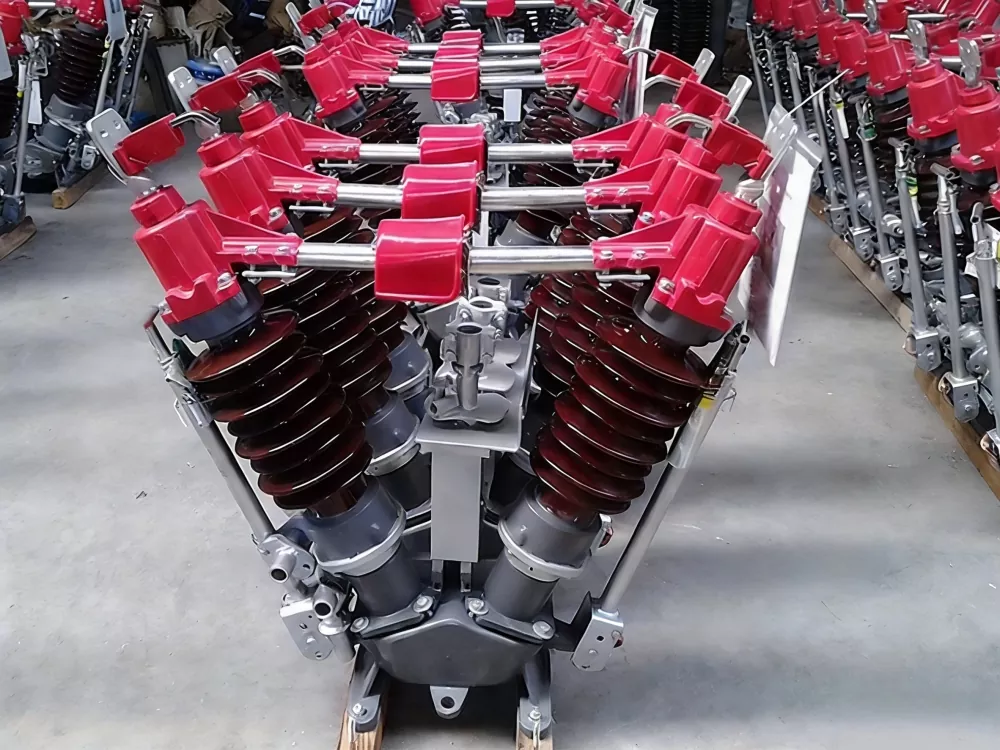

Фактычныя фота прадукту

40.5KV Outdoor Disconnecting Switch

Тэхнічныя параметры

Назва праекта			Значэнне параметра
Намінальнае напружанне			40,5 кВ	72,5 кВ			126 кВ
Намінальны ўзровень ізаляцыі	Вытрымлівальнае напружанне на працягу 1 хвіліны		95/115 КВ	140/160 кВ			230/245 кВ
	Імпульс маланкі вытрымлівае напружанне		185/215 кВ	325/375 кВ			550/630 кВ
Намінальная частата			50 Гц
Намінальны ток			630/1250А	1600А			2000А
Намінальная працягласць кароткага замыкання			4/2 с
Намінальная механічная нагрузка клемы	Гарызантальная падоўжная нагрузка		750N	1000N
	Гарызантальная бакавая нагрузка		500N	750N
	Вертыкальная сіла		750N	1000N
Шлях уцечкі			1013/1256 мм	1813/2248 мм
Механічнае жыццё			2000 разоў
Механізм з ручным кіраваннем			CS17，CS17G
Прывадны механізм з рухавіком		мадэль	CJ5/CJ6
		Напружанне рухавіка	AC220/380，DC220
		Напружанне ланцуга кіравання	AC220, DC220
		Час адключэння (аўтаматычнага выключальніка)	6±1с
Вага вырабы		Не абгрунтаваны	360 кг		500 кг	800 кг
		Адзінарнае зазямленне	390 кг		560 кг	900 кг
		Падвойнае зазямленне	430 кг		620 кг	1000 кг

Дыяграма памераў прадукту

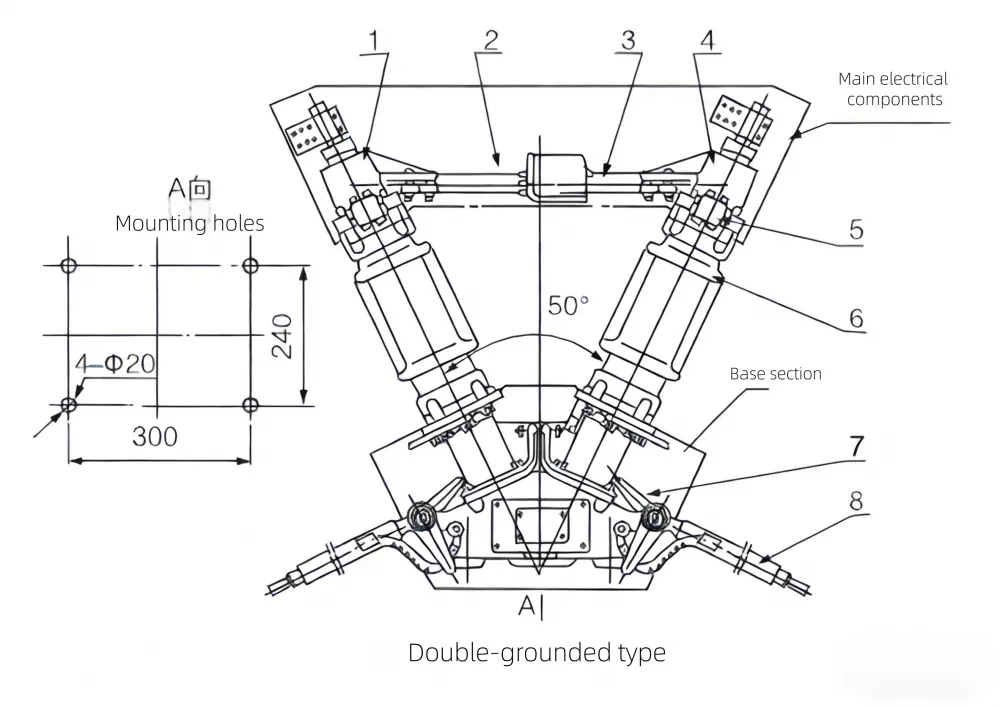

GW5-40.5KV Дыяграма памераў вонкавага раз'ядноўвальніка

40.5KV Outdoor Disconnecting Switch Dimensions Diagram

1. Клеммник
2. Асноўны кантакт
3. Асноўны кантактны палец
4. Клеммная калодка
5. Кантактны палец зазямлення
6. Слупок ізалятара
7. Абмежавальная пласціна
8. Зазямляльнік

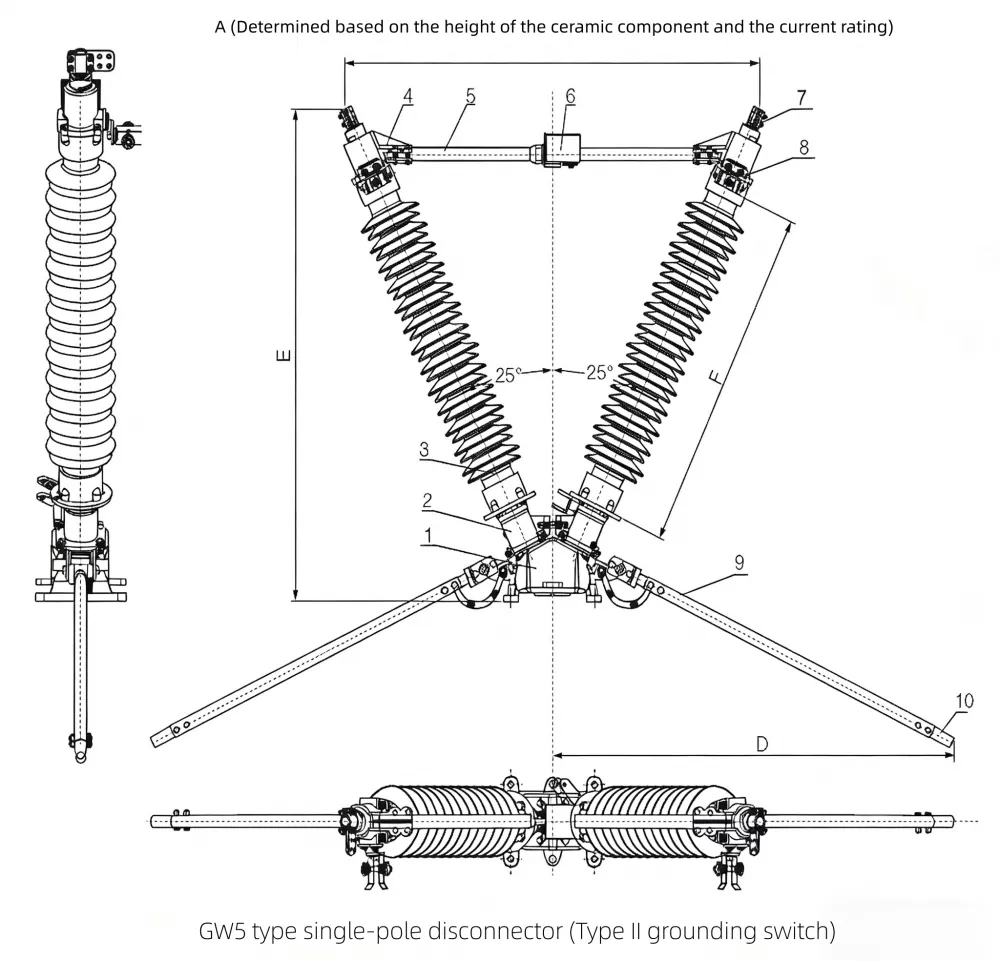

Дыяграма памераў вонкавага выключальніка GW5-126

Outdoor High Voltage Disconnect Switch Diagram

1. Падстава
2. Падтрымка
3. Ізаляцыйны пост
4. Клеммная калодка
5. Токаправодны стрыжань круглага вала
6. Квадратны вал токаправодны стрыжань
7. Клеммный заціск
8. Стацыянарны кантакт зазямляльніка
9. Алюмініевая трубка зазямляльніка
10. Кантакт выключальніка зазямлення

Параўнанне з падобнымі прадуктамі

Пункт ацэнкі	Наш адкрыты выключальнік GW5 40,5 кВ	Звычайная мадэль канкурэнта
Структурная ўстойлівасць	Двухкалонная V-вобразная ўзмоцненая канструкцыя з большай устойлівасцю да ветру	Аднакалонная структура, меншая механічная ўстойлівасць
Выкананне кантакту	Пасярэбраныя кантактныя пальцы, аптымізаванае размеркаванне ціску	Стандартныя медныя кантакты, больш хуткі знос
Трываласць на адкрытым паветры	Антыкаразійнае пакрыццё + узмоцненая сістэма ізалятара	Асноўнае пакрыццё, абмежаваная прыбярэжная прадукцыйнасць
Гнуткасць працы	Падтрымлівае ручное + матарызаванае кіраванне з абаронай ад блакіроўкі	У асноўным толькі ручное кіраванне
Кошт тэхнічнага абслугоўвання	Нізкі з-за доўгага механічнага тэрміну службы (2000 цыклаў)	Больш высокая частата тэхнічнага абслугоўвання

Сцэнары прымянення

The40,5 кВ адкрыты раз'ядноўвальнікшырока ўжываецца ў:

Высакавольтныя падстанцыі і размеркавальныя ўстаноўкі
Сістэмы ізаляцыі ліній электраперадачы
Прамысловыя электраразмеркавальныя сеткі
Пункты падлучэння да сеткі аднаўляльных крыніц энергіі (ветравыя і сонечныя электрастанцыі)
Гарадскія і сельскія праекты мадэрнізацыі сетак

Дзякуючы трывалай механічнай канструкцыі і стабільным электрычным характарыстыкам, гэты раз'яднальнік з'яўляецца надзейным выбарам для аператараў, якім патрабуецца доўгатэрміновая бяспека і эфектыўнасць працы на адкрытым паветры.
