Унутраны выключальнік высокага напружання

Model:GN19-12

Anqiang Power з'яўляецца кітайскім вытворцам выключальнікаў высокага напружання для памяшканняў. Гэты высакавольтны выключальнік унутранага тыпу, які ў асноўным выкарыстоўваецца ў энергасістэмах з намінальным напругай 12 кВ і частатой пераменнага току 50 Гц або менш, для пераключэння току пад напругай, але без нагрузкі.

Адправіць запыт

Апісанне Прадукта

Anqiang Power вырабляе надзейныяУнутраны выключальнік высокага напружанняпрызначаны для бяспечнай ізаляцыі і раздзялення ланцугоў у размеркавальных сістэмах 12 кВ. Серыя GN19 шырока прымяняецца ва ўнутраных памяшканнях размеркавальных прылад, падстанцыях і прамысловых шафах кіравання электраэнергіяй, дзе патрабуецца бачнае адключэнне і бяспека працы. Яго трохполюсная структура забяспечвае сінхранізаваную працу і стабільную механічную працу пры паўторных умовах пераключэння.

Прылада складаецца з цвёрдай базавай рамы, механізму паваротнага вала, фарфоравых ізалятараў і медных выключальнікаў з высокай праводнасцю. Кожны кампанент распрацаваны для падтрымання стабільнага кантактнага ціску і мінімізацыі электрычнага супраціву падчас працы, што забяспечвае працяглы тэрмін службы і надзейнае пераключэнне ў сетках сярэдняга напружання.

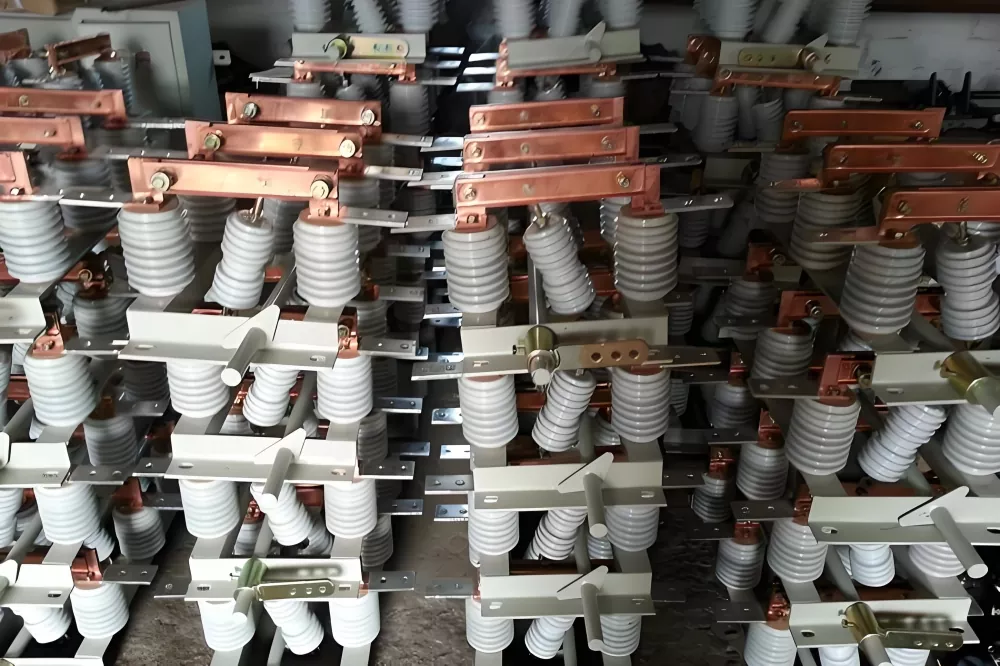

Фота прадукту

Indoor High Voltage Disconnect Switch

Агляд канструкцыі

Выключальнік мае трохполюсную інтэграваную механічную канструкцыю, якая складаецца з базавай рамы, сістэмы верціцца вала, шатуноў, фарфоравых ізалятараў і лопасцей выключальніка з меднага сплаву. Працоўны вал можа быць гнутка падлучаны да ручных або матарызаваных механізмаў прывада, што дазваляе адаптавацца да ўстаноўкі ў розных размеркавальных прыладах.

Спецыяльныя варыянты, такія як GN19-12W, GN19-12G, GN19-12X і GN19-12ST, прызначаны для розных умоў, уключаючы забруджаныя раёны, высакагорныя рэгіёны, патрабаванні да індыкацыі напружання і прымянення падвойнага пераключэння.

Тэхнічныя параметры

Электрычныя характарыстыкі мадэляў серыі GN19:

Мадэль і характарыстыкі	Намінальнае напружанне	Намінальны ток	Намінальны кароткачасовы ток	Намінальны пікавы ток
ГН19-12/400-12,5	12кВ	400А	12,5 кА	31,5 кА
ГН19-12/630-20	12кВ	630А	20 кА	50кА
ГН19-12/1000-31,5	12кВ	1000А	31,5 кА	80кА
ГН19-12/1250-31,5	12кВ	1250А	31,5 кА	80кА
GN19-12C/400-12,5	12кВ	400А	12,5 кА	31,5 кА
GN19-12C/630-20	12кВ	630А	20 кА	50кА
GN19-12C/1000-31,5	12кВ	1000А	31,5 кА	80кА
GN19-12C/1250-31,5	12кВ	1250А	31,5 кА	80кА

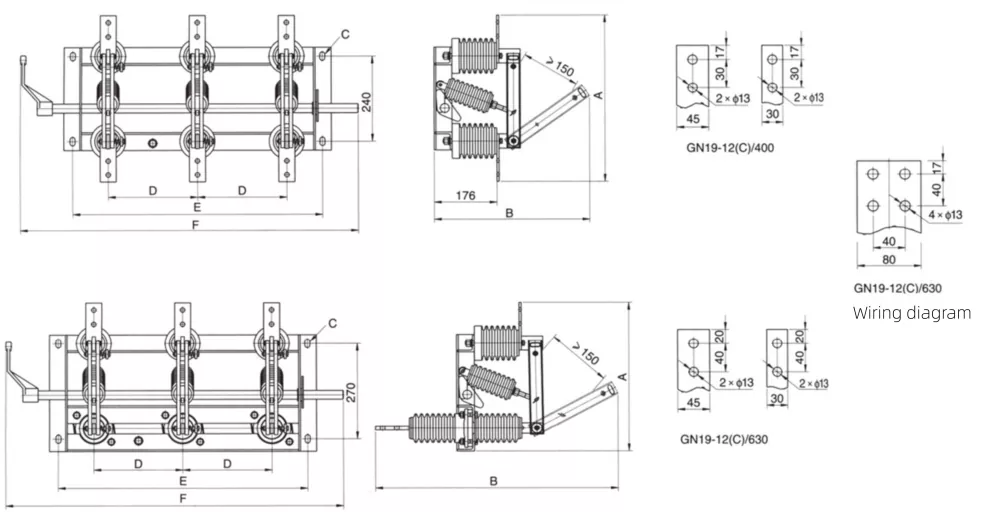

Дыяграма памераў прадукту

Indoor High Voltage Disconnect Switch Dimensions

Мадэль і характарыстыкі	A	B	C	D
GN19-12/400	450	446	185	4-14*24
GN19-12/630	470	446	185	4-14*24
GN19-12/1000/1250	510	500	196	4-18*28
GN19-12C/400	420	690	185	4-14*24
GN19-12C/630	430	690	185	4-14*24
GN19-12C/1000/1250	470	745	196	4-18*28

Перавагі прадукцыйнасці ў параўнанні з аналагічнымі прадуктамі

У рэальных праектах размеркавання электраэнергіі,Унутраны выключальнік высокага напружаннядэманструе відавочныя перавагі ў параўнанні са звычайнымі ізалятарамі, якія звычайна выкарыстоўваюцца на рынку.

Пункт параўнання	Наша серыя GN19	Тыповыя прадукты канкурэнтаў
Кантактная структура	Аптымізаваная канструкцыя падвойнага кантакту з меншым супрацівам	Аднакантактная структура, больш высокая страта кантакту з цягам часу
Механічная трываласць	Механічная трываласць пры высокіх цыклах, прыдатная для частай працы	Абмежаваны тэрмін службы пры частых пераключэннях
Надзейнасць ізаляцыі	Высокатрывалы фарфоравы ізалятар з узмоцненым шляхам уцечкі	Стандартны фарфоравы дызайн з меншай устойлівасцю да забруджвання
Адаптыўнасць да навакольнага асяроддзя	Падтрымлівае варыянты забруджвання, вышыннасці і індыкатара	Абмежаваныя магчымасці налады
Патрабаванні да тэхнічнага абслугоўвання	Нізкае абслугоўванне пры стабільнай доўгатэрміновай працы	Патрабуецца часты агляд і рэгуляванне

Сцэнары прымянення

Гэты выключальнік высокага напружання для памяшканняў шырока выкарыстоўваецца ў:

Электрападстанцыі і размеркавальныя памяшканні
Электрасістэмы прамысловай вытворчасці
Кальцавыя галоўныя вузлы (RMU) і размеркавальныя прылады
Гарадская і сельская сеткавая інфраструктура
Сістэмы інтэграцыі аднаўляльных крыніц энергіі

Заўвагі па ўстаноўцы і эксплуатацыі

Правільная ўстаноўка забяспечвае аптымальную працу ўнутранага выключальніка высокага напружання. Прылада павінна быць усталявана на ўстойлівую базавую раму з правільным выраўноўваннем верціцца вала. Перад уключэннем сістэмы ў сістэму павінен быць правераны механізм прывада на гладкую механічную сувязь.

FAQ

Q1: Якая асноўная функцыя гэтага пераключальніка?
Ён выкарыстоўваецца для бяспечнай ізаляцыі электрычных ланцугоў і забеспячэння бачнай кропкі адключэння ў сістэмах сярэдняга напружання.

Пытанне 2: Ці можна яго выкарыстоўваць на адкрытым паветры?
Гэтая мадэль у першую чаргу прызначана для выкарыстання ў памяшканнях. Прымяненне на адкрытым паветры патрабуе спецыяльных ацэнак карпусоў або вонкавых версій выключальнікаў.

Q3: Чым ваш прадукт адрозніваецца ад стандартных рынкавых варыянтаў?
У параўнанні з тыповымі канструкцыямі, гэты ўнутраны выключальнік высокага напружання забяспечвае палепшаны механічны тэрмін службы, лепшую канструкцыю ізаляцыі і большую гнуткасць канфігурацыі.

Q4: ці даступная налада?
Так, розныя паказчыкі току, версіі вышыні і канфігурацыі індыкатара можна наладзіць у адпаведнасці з патрабаваннямі праекта.

Q5: Як часта патрабуецца абслугоўванне?
У звычайных умовах дастаткова перыядычнай праверкі з-за яго стабільнай механічнай структуры і ўстойлівых да карозіі матэрыялаў.
