Вонкавы выключальнік высокага напружання

Model:GW4-12(40.5/72.5/126)

Вонкавы выключальнік высокага напружання Anqiang Power з'яўляецца звычайна выкарыстоўваным абсталяваннем у энергасістэмах. Іх асноўная функцыя - адключыць напружанне падчас тэхнічнага абслугоўвання абсталявання або лініі для забеспячэння бяспекі. Яны не могуць перарываць ток нагрузкі або ток кароткага замыкання і павінны выкарыстоўвацца ў спалучэнні з аўтаматычнымі выключальнікамі. Пры адключэнні харчавання спачатку трэба размыкаць аўтаматычны выключальнік, а затым размыкальнік; пры аднаўленні электраэнергіі спачатку павінен быць замкнёны выключальнік, а затым аўтаматычны выключальнік.

Адправіць запыт

Апісанне Прадукта

TheВонкавы выключальнік высокага напружанняраспрацаваны для надзейнай ізаляцыі ланцугоў у вонкавых сістэмах харчавання пераменнага току ад 40,5 кВ да 220 кВ. Ён шырока прымяняецца на падстанцыях, лініях перадачы і камутацыйных станцыях, дзе патрабуецца бачная ізаляцыя і механічная бяспека ва ўмовах высокага напружання.

Гэтая серыя GW4 распрацавана з трывалай канструкцыяй пад адкрытым небам, якая забяспечвае стабільную працу ў суровых умовах надвор'я, такіх як моцны дождж, галалёд, ветравая нагрузка і забруджанае асяроддзе. Ён падтрымлівае як ручныя, так і матарызаваныя рэжымы працы, забяспечваючы гнуткасць для розных узроўняў аўтаматызацыі сеткі.

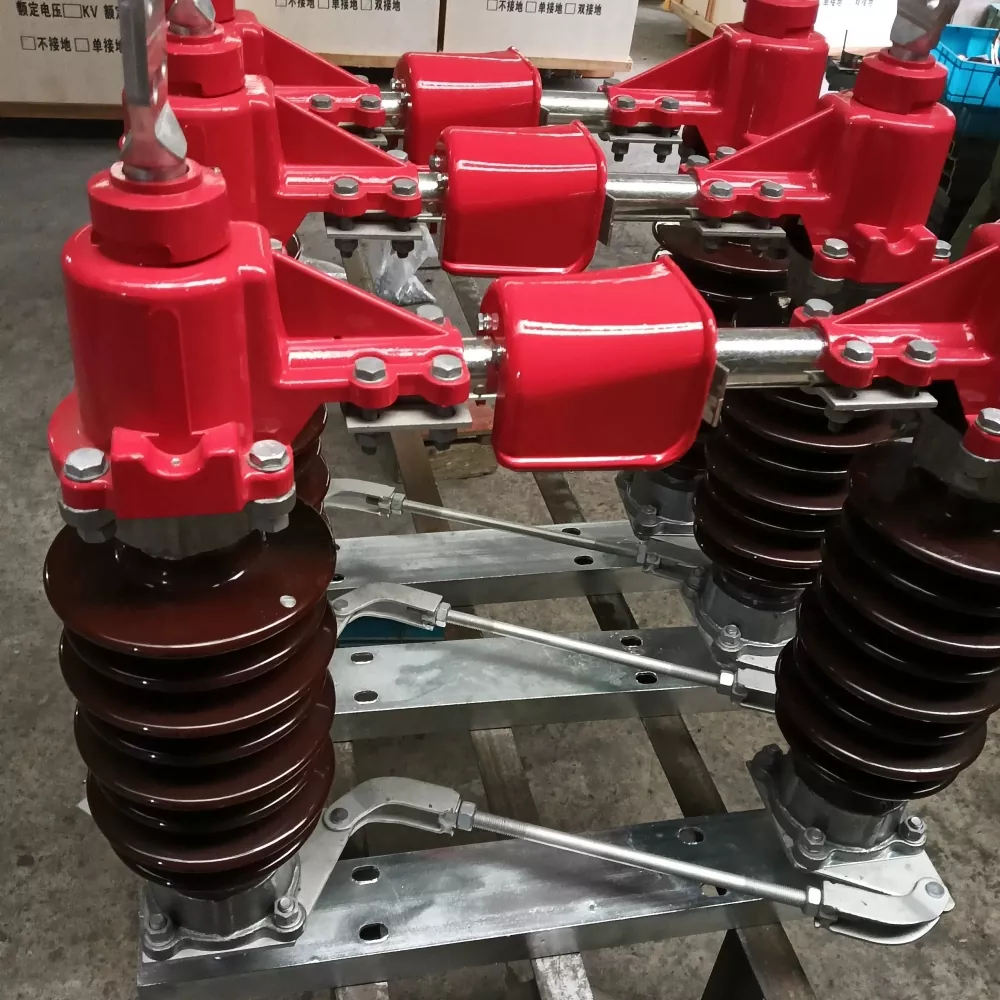

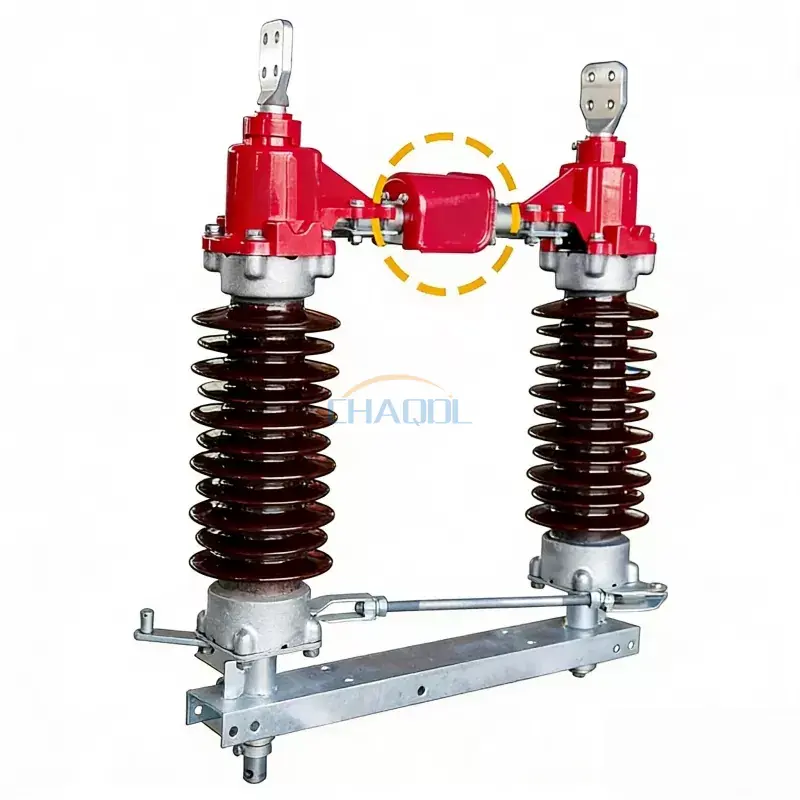

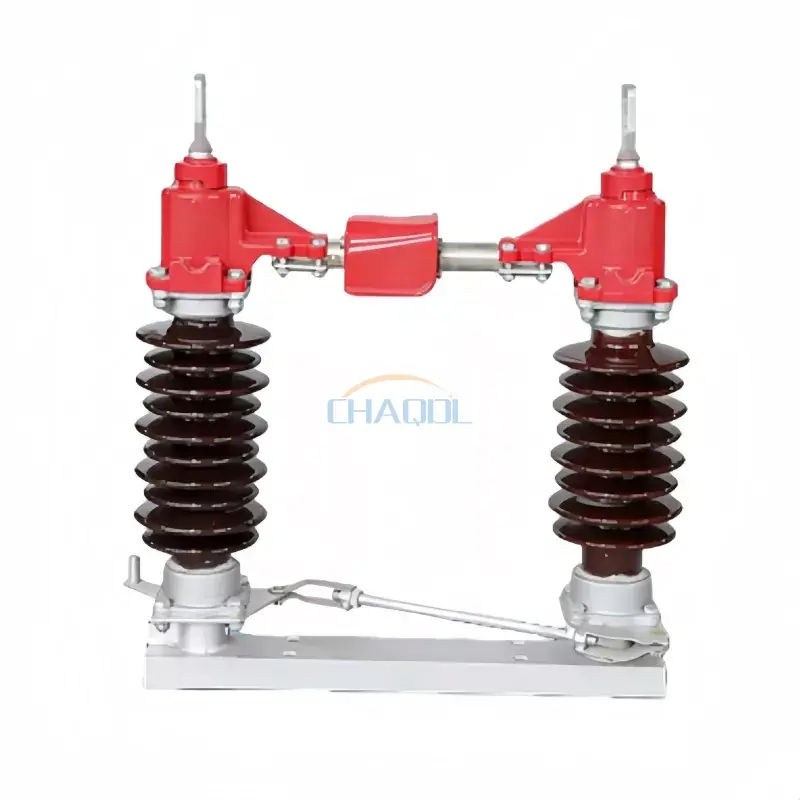

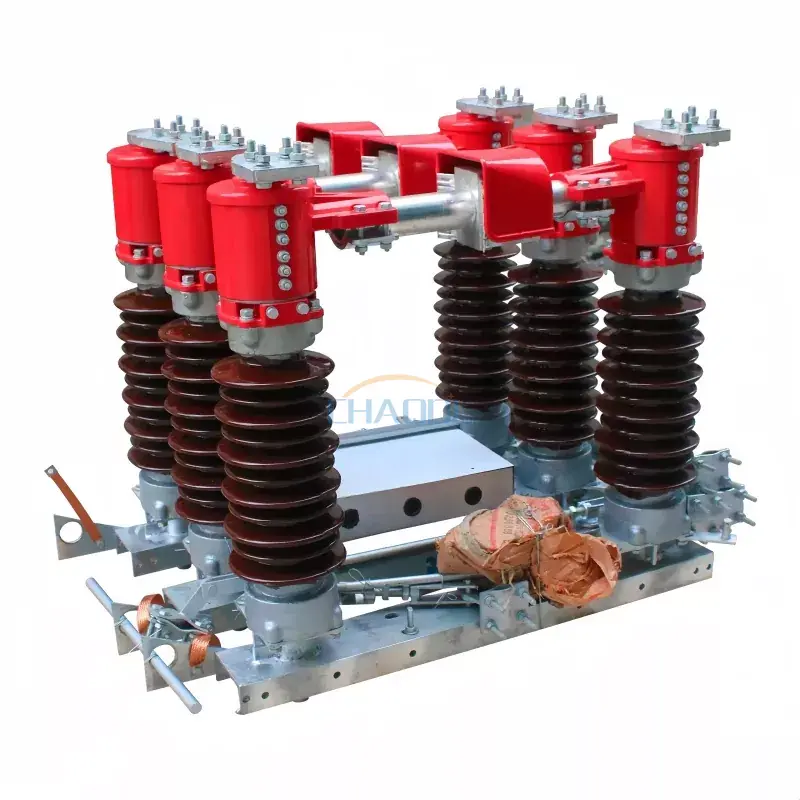

Фота прадукту

Outdoor High Voltage Disconnect Switch GW4 Series

Канструктыўныя і інжынерныя асаблівасці

Выключальнік мае гарызантальную паваротную лопастную структуру з фарфоравымі ізалятарамі, токаправоднымі трубкамі і апорнай рамай з высокатрывалай ацынкаванай сталі. Сістэма механічнай сувязі забяспечвае сінхранізаваную трохфазную працу, зніжаючы рызыку перакосу падчас пераключэння.

У параўнанні з традыцыйнымі ізалятарамі, гэтаВонкавы выключальнік высокага напружанняпаляпшае аднастайнасць кантактнага ціску і памяншае акісленне ў токаправодных злучэннях, значна падаўжаючы тэрмін службы пры працяглым выкарыстанні на адкрытым паветры.

Тэхнічныя параметры

Назва праекта			Значэнне параметра
Намінальнае напружанне			40,5 кВ		72,5 кВ		126 кВ
Намінальны ўзровень ізаляцыі	Вытрымлівальнае напружанне на працягу 1 хвіліны		95/115 КВ		140/160 кВ		230/245 кВ
	Імпульс маланкі вытрымлівае напружанне		185/215 кВ		325/375 кВ		550/630 кВ
Намінальная частата			50 Гц
Намінальны ток			400/630/1000А		1250/1600/2000А		3150/4000А
Намінальны кароткачасовы ток			16/20/31,5 кА		31,5/40 кА		50кА
Намінальны пікавы ток			40/50/63кА		80/100 кА		125 кА
Намінальная працягласць кароткага замыкання			4/2 с
Намінальная механічная нагрузка клемы	Гарызантальная падоўжная нагрузка		750N		1000N
	Гарызантальная бакавая нагрузка		500N		750N
	Вертыкальная сіла		750N		1000N
Механічнае жыццё			2000 разоў
Механізм з ручным кіраваннем		Без зазямлення	CS11(F)
		Адзінарнае зазямленне	CS 8-6D(F)
		Падвойнае зазямленне	Галоўны фрэз CS14G, грунтавы фрэз CS11
		Напружанне ланцуга кіравання	Пераменны ток 220/380, 220 пастаяннага току
Прывадны механізм з рухавіком		мадэль	CJ5/CJ6
		Напружанне рухавіка	AC220/380，DC220
		Напружанне ланцуга кіравання	AC220, DC220
		Час адключэння (аўтаматычнага выключальніка)	6±1с
Вага вырабы		Не абгрунтаваны	360 кг	500 кг		700 кг
		Адзінарнае зазямленне	410 кг	600 кг		800 кг
		Падвойнае зазямленне	460 кг	700 кг		900 кг

Дыяграма памераў прадукту

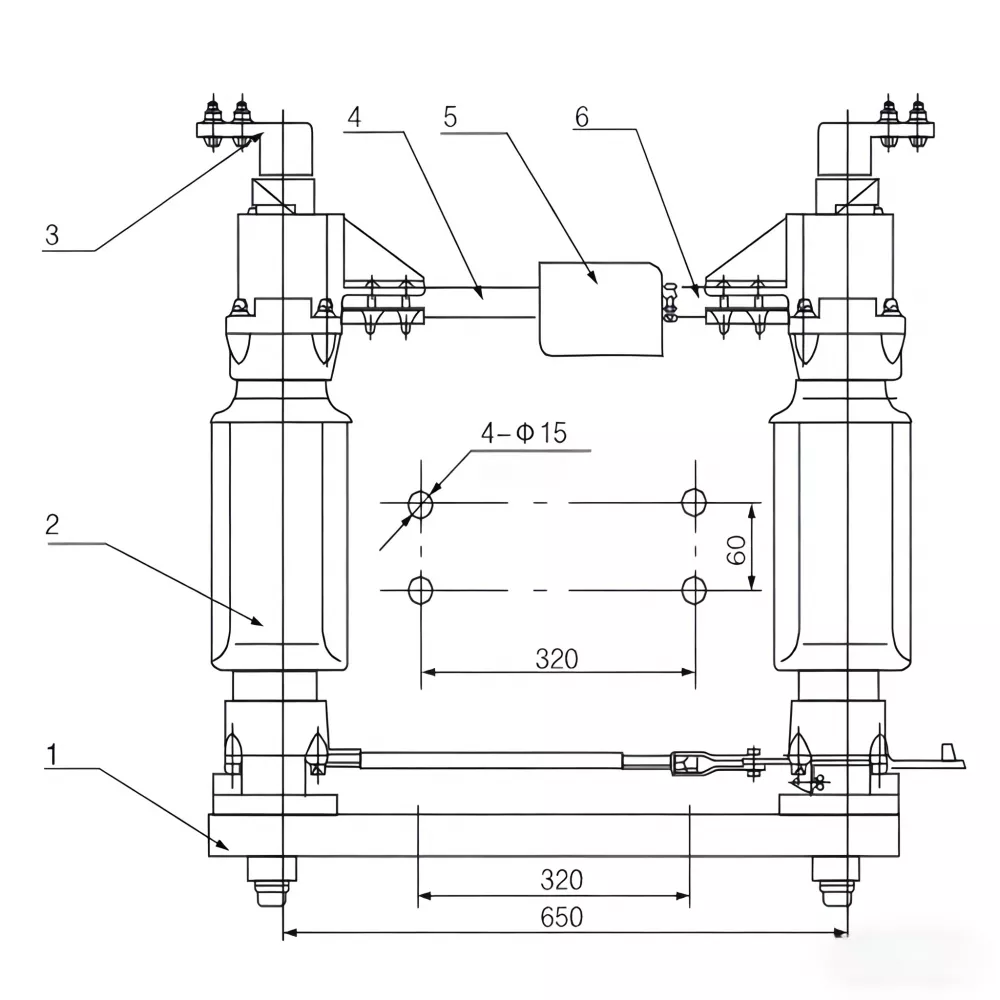

Агляд структуры серыі GW4

GW4 Outdoor High Voltage Disconnect Switch Structure

1. Падстава

2. Апорны ізалятар

3. Клемма правадоў

4. Стацыянарная токаправодная трубка

5. Квадратная вадаправодная вечка

6. Рухомая токаправодная трубка

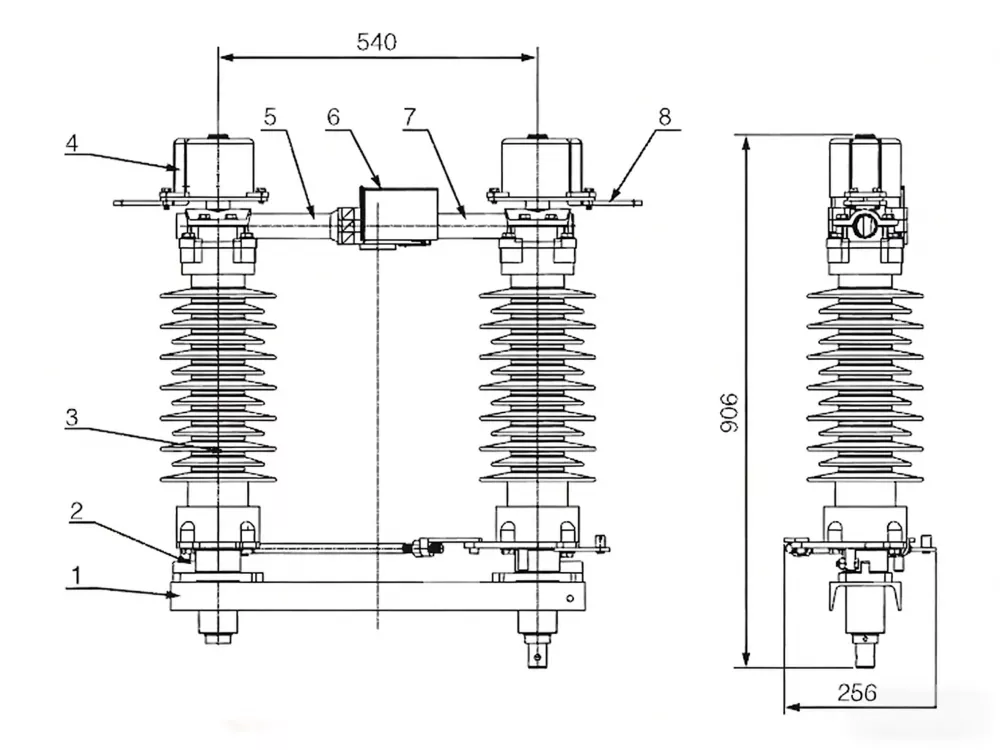

Аднаполюсная канфігурацыя

Single Pole Outdoor High Voltage Disconnect Switch

1. Швелер сталёвы кранштэйны

2. Апорная база

3. Ізаляцыйны пост

4. Правая разетка

5. Цыліндрычны канцавы токаправодны стрыжань

6. Покрыва ад дажджу

7. Кантактны токаправодны стрыжань

8. Левы выхадны тэрмінал

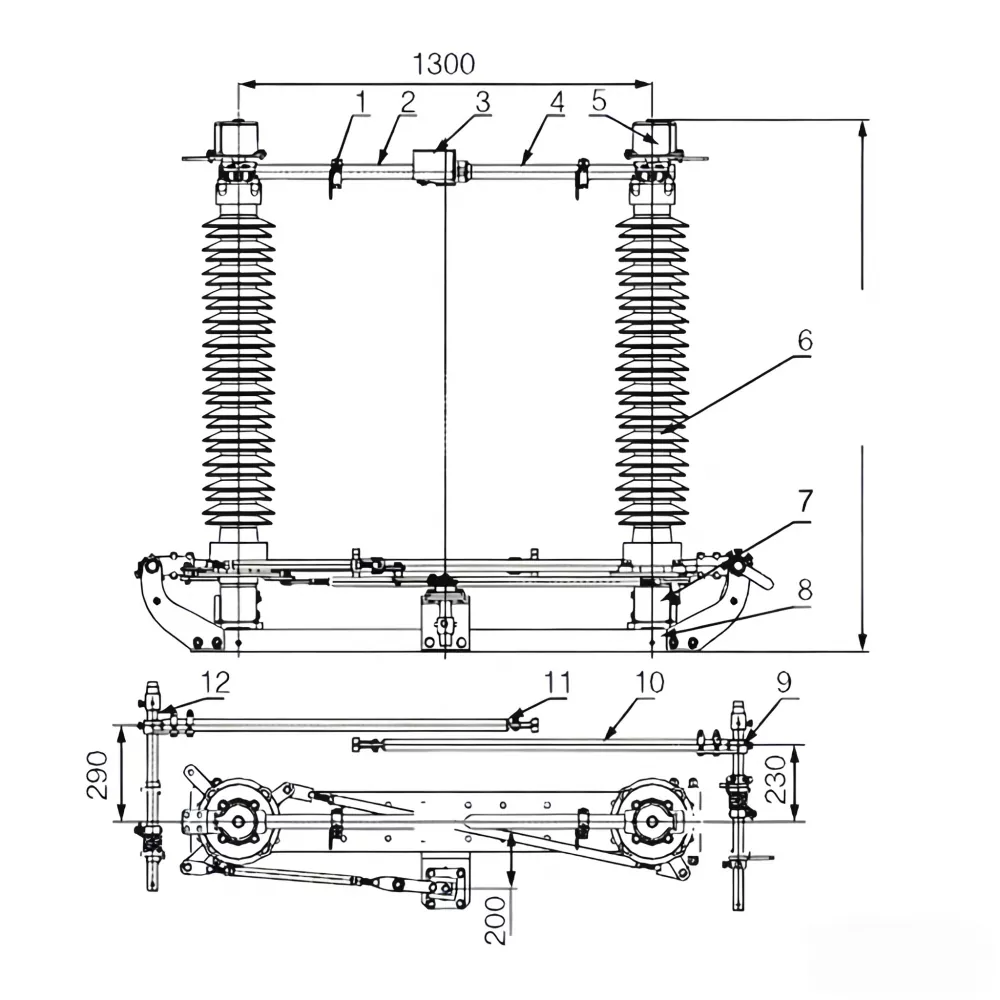

Канструкцыя высокага напружання 126 кВ

126kV Outdoor High Voltage Disconnect Switch

1. Нерухомы кантакт зазямляльніка

2. Кантактны накіроўвалы стрыжань

3. Дажджавік з нержавеючай сталі

4. Цыліндрычны токаправодны стрыжань

5. Гнуткая падлучальная клемма

6. Ізаляцыйная апора

7. Корпус падшыпніка

8. Мантаж базавай рамы

9. Правы вузел зазямляльніка

10. Сталёвая труба зазямляльніка

11. Рухомы кантакт зазямляльніка

12. Левы выключальнік зазямлення ў зборы

Інжынерныя перавагі ў параўнанні са звычайнымі прадуктамі

Пункт параўнання	Вонкавы выключальнік высокага напружання серыі GW4	Звычайныя рынкавыя прадукты
Структурная стабільнасць	Узмоцненая сталёвая база з сінхранізаванай трохфазнай сувяззю	Аперацыя незалежнай фазы з больш высокім рызыкай зрушэння
Кантактная праца	Аптымізаваная токаправодная трубка са зніжанай устойлівасцю да акіслення	Стандартны медны кантакт, схільны да працяглага зносу
Ўстойлівасць да надвор'я	Прызначаны для дажджу, лёду, ветру і забруджаных асяроддзяў	Абмежаваная абарона ад суровых умоў надвор'я
Рэжым працы	Падтрымлівае ручное і маторнае кіраванне	У асноўным толькі ручныя сістэмы
Патрабаванні да тэхнічнага абслугоўвання	Нізкае абслугоўванне з доўгімі інтэрваламі агляду	Патрабуецца частае абслугоўванне

Сцэнары прымянення

Вонкавы выключальнік высокага напружання шырока выкарыстоўваецца ў:

Высакавольтныя электраперадачныя падстанцыі
Электраразмеркавальныя сеткі і камутацыйныя станцыі
Прамысловыя сістэмы электразабеспячэння
Падстанцыі аднаўляльных крыніц энергіі (ветравыя і сонечныя электрастанцыі)
Чыгуначныя і інфраструктурныя энергасістэмы

Заўвагі па ўстаноўцы і эксплуатацыі

Правільнае выраўноўванне верціцца вала і апорнай канструкцыі ізалятара мае вырашальнае значэнне для забеспячэння бесперабойнай механічнай працы. Базавая рама павінна быць надзейна заземлена, а механізм прывада павінен быць пратэставаны перад уключэннем пад напругу, каб забяспечыць бяспечнае пераключэнне ва ўмовах адсутнасці нагрузкі.

FAQ

Q1: Якая асноўная функцыя гэтага вонкавага выключальніка высокага напружання?
Ён забяспечвае бачную ізаляцыю ланцугоў высокага напружання для забеспячэння бяспечнага абслугоўвання і працы сістэмы.

Пытанне 2: Ці можа гэты пераключальнік працаваць у цяжкіх умовах надвор'я?
Так, ён прызначаны для экстрэмальных знешніх умоў, уключаючы забруджванне, дождж, галалёд і ўмовы ветравай нагрузкі.

Q3: Чым серыя GW4 адрозніваецца ад стандартных ізалятараў?
Ён прапануе палепшаную механічную сінхранізацыю, больш моцную ўстойлівасць да карозіі і больш працяглы тэрмін службы ў параўнанні са звычайнымі мадэлямі.

Q4: Ці даступна матарызаванае кіраванне?
Так, у залежнасці ад патрабаванняў праекта можна канфігураваць як ручныя, так і механічныя механізмы.

Q5: У якіх галінах звычайна выкарыстоўваецца гэта абсталяванне?
Ён шырока выкарыстоўваецца ў электраперадачы, падстанцыях, сістэмах аднаўляльных крыніц энергіі і цяжкіх прамысловых электрычных сетках.
