Розніца паміж аўтаматычнымі выключальнікамі і раз'ядноўвальнікамі

Аўтаматычныя выключальнікіі раз'яднальнікі могуць разрываць ланцугі. У залежнасці ад колькасці палюсоў яны могуць працаваць па аднафазнай або трохфазнай ланцугу. Функцыя аўтаматычнага выключальніка - абараняць ланцуг і абсталяванне. Звычайна ён мае функцыю аўтаматычнага адключэння і можа працаваць з нагрузкай. У той час як раз'яднальнік выкарыстоўваецца толькі для разрыву ланцуга. Звычайна ён аўтаматычна не адключае ланцуг і не можа працаваць з нагрузкай. У гэтым артыкуле, аб'яднаўшы функцыі і класіфікацыі аўтаматычных выключальнікаў і раз'яднальнікаў, падрабязна прадстаўлены адрозненні паміж імі.

Аўтаматычны выключальнік нізкага напружання

1. Функцыя аўтаматычнага выключальніка

Абарона ад перагрузкі: як толькі ток у ланцугу перавышае намінальны ток на працягу пэўнага перыяду часу, выключальнік аўтаматычна адключае ланцуг. Напрыклад, калі да разеткі падключана занадта шмат электрапрыбораў высокай магутнасці і ток становіцца перагружаным, аўтаматычны выключальнік спрацуе, каб прадухіліць пашкоджанне ланцуга з-за перагрэву і нават пазбегнуць пажару.

2. Абарона ад кароткага замыкання: калі ў ланцугу адбываецца кароткае замыканне, што азначае, што ток раптоўна становіцца надзвычай высокім, выключальнік можа хутка разарваць ланцуг. Гэта прадухіляе вялізны ток, які ўзнікае ў выніку кароткага замыкання, ад прычынення катастрафічнага пашкоджання правадоў, электрычнага абсталявання і г.д.

3. Абарона ад паніжанага напружання (даступная ў некаторых аўтаматычных выключальніках): калі напружанне ў сетцы падае да пэўнай ступені ніжэй за нармальнае працоўнае напружанне, аўтаматычны выключальнік можа аўтаматычна адключаць ланцуг, каб абараніць электрычнае абсталяванне ад пашкоджання паніжаным напругай. Пасля таго, як напружанне ў сетцы вернецца да нармальнага значэння, некаторыя выключальнікі патрабуюць ручнога скіду перад паўторным уключэннем, у той час як іншыя могуць аўтаматычна зноў замыкацца.

Аўтаматычны выключальнік нізкага напружання

II. Функцыі аўтаматычнага выключальніка

Ізалявальны крыніца харчавання: Асноўная функцыя раз'яднальніка - надзейная ізаляцыя электрычнага абсталявання, якое патрабуе абслугоўвання, ад крыніцы харчавання пад напругай, забяспечваючы бяспеку абслугоўваючага персаналу. Напрыклад, пры правядзенні тэхнічнага абслугоўвання электраабсталявання пэўнай лініі на падстанцыі, уключыўшы раз'яднальнік, можна ўтварыць выразную кропку разрыву паміж абсталяваннем і крыніцай харчавання, што прадухіляе раптоўнае ўключэнне электраэнергіі ад прычынення шкоды абслугоўваючаму персаналу.

2. Аперацыя пераключэння: у сістэме з падвойнымі зборнымі шынамі або іншай сістэме электраправодкі раздзяляльны выключальнік выкарыстоўваецца для змены рэжыму злучэння ланцуга, дазваляючы пераключаць абсталяванне або лініі з аднаго набору шын на іншы, забяспечваючы тым самым гнуткую наладу рэжыму працы энергасістэмы. Аднак падчас пераключэння раз'ядноўвальнік звычайна выкарыстоўваецца ў спалучэнні з такімі прыладамі, як аўтаматычныя выключальнікі.

3. Праца ланцугоў малога току: раз'ядноўвальнік можа размыкаць і замыкаць няспраўныя трансфарматары напружання і маланкаадводы, шыны, ёмістны ток абсталявання, непасрэдна падключанага да шын, а таксама рубільнік зазямлення ў нейтральнай кропцы трансфарматара і г.д., якія з'яўляюцца ланцугамі малога току.

Электрычны выключальнік нізкага напружання

III. Аўтаматычныя выключальнікі класіфікуюцца па спосабе адключэння

Цеплавы выключальнік: ён у асноўным выкарыстоўвае прынцып, паводле якога біметалічная паласа згінаецца пры награванні. Калі ток перагружаны, біметалічная паласа згінаецца з-за цяпла, якое выдзяляецца токам, запускаючы механізм адключэння, каб разарваць ланцуг. Час дзеяння гэтага выключальніка залежыць ад велічыні току перагрузкі; чым больш ток перагрузкі, тым карацей час дзеяння.

2. Электрамагнітны выключальнік: заснаваны на прынцыпе электрамагнітнай індукцыі. Калі ў ланцугу адбываецца кароткае замыканне, раптоўна вялікі ток стварае магутную электрамагнітную сілу, у выніку чаго механізм адключэння спрацоўвае і хутка адключае ланцуг. Ён надзвычай адчувальны да токаў кароткага замыкання.

3. Электронны выключальнік: ён вызначае велічыню току і змены праз электронныя кампаненты. Ён можа больш дакладна рэалізаваць такія функцыі абароны, як перагрузка і кароткае замыканне, а некаторыя электронныя выключальнікі таксама маюць функцыі дыстанцыйнага кіравання і сувязі, што робіць яго адносна ўдасканаленым тыпам выключальніка.

Выключальнік нізкага напружання

IV. Класіфікацыя выключальнікаў па месцы ўстаноўкі

Унутраны раз'яднальнік: звычайна ўсталёўваецца ў размеркавальным памяшканні або ў іншых памяшканнях будынкаў і выкарыстоўваецца для ізаляцыі ўнутранага электраабсталявання. Яго структура адносна кампактная, а яго аб'ём невялікі, таму што ўмовы ўнутры памяшкання адносна стабільныя.

2. Вонкавыя выключальнікі: усталяваныя на адкрытых падстанцыях, лініях электраперадачы і ў іншых месцах, яны павінны вытрымліваць розныя складаныя ўмовы надвор'я. Іх структура адносна трывалая і мае выдатныя воданепранікальныя, ветраахоўныя і ўстойлівыя да карозіі ўласцівасці.

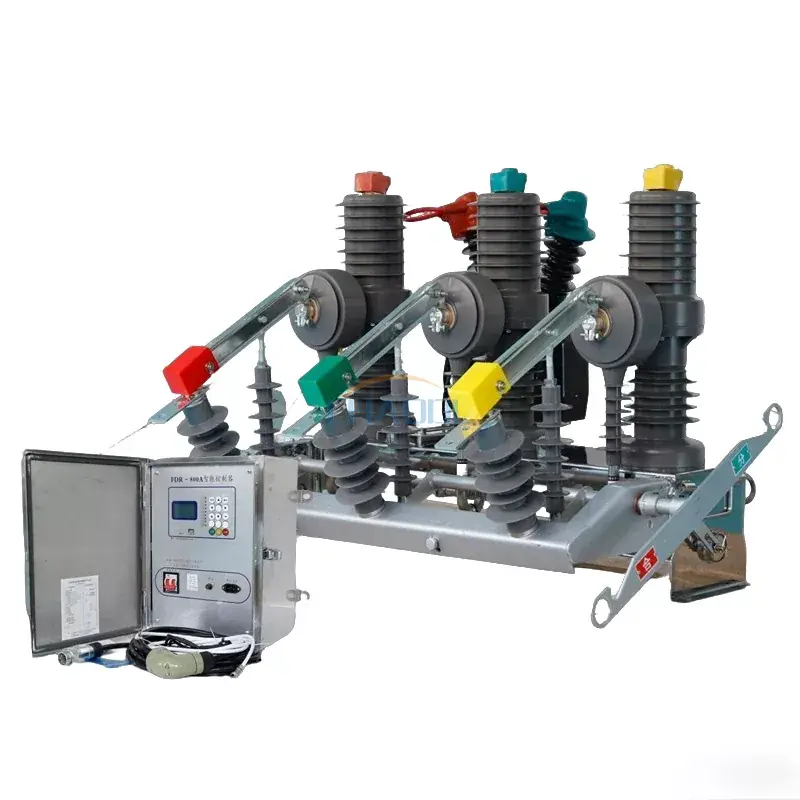

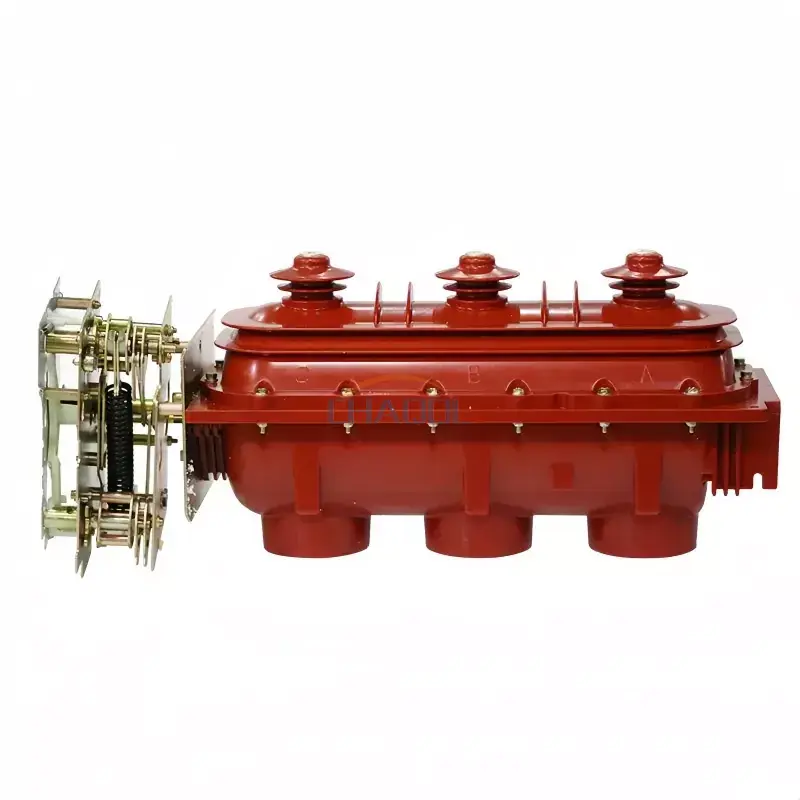

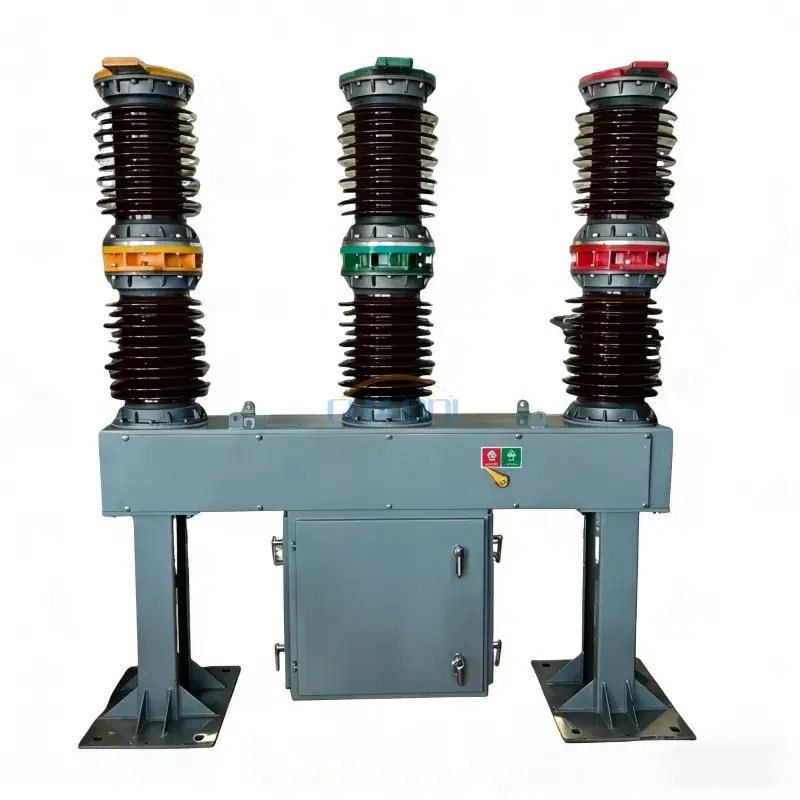

Выключальнік высокага напружання

V. Класіфікацыя выключальнікаў па прынцыпе прывада

Ручны выключальнік: для адкрыцця і закрыцця патрабуецца ручное кіраванне з дапамогай ручкі. Аперацыя простая і непасрэдная, з нізкім коштам. Як правіла, ён выкарыстоўваецца ў сітуацыях з больш нізкім узроўнем напружання і менш частымі аперацыямі.

2. Электрычны ізаляцыйны выключальнік: дзеянне адкрыцця і закрыцця ажыццяўляецца з дапамогай электрычнага механізму кіравання. Гэты тып раз'яднальніка забяспечвае дыстанцыйнае кіраванне, палягчаючы цэнтралізаванае кіраванне і аўтаматызаваныя аперацыі на вялікіх падстанцыях і іншых падобных аб'ектах. Аднак ён мае адносна больш высокі кошт і больш складаную структуру.
