Элегазовы выключальнік 126 кВ для вонкавага выкарыстання

Адкрыты элегазавы выключальнік 126 кВ (мадэль LW36-126) - гэта высакавольтная камутацыйная прылада класа перадачы, прызначаная для падстанцый электрасеткі, сістэм электраперадачы і буйных прамысловых электрычных сетак. Ён шырока выкарыстоўваецца для кіравання, абароны і пераключэння току нагрузкі, току перагрузкі і току кароткага замыкання, а таксама можа функцыянаваць як аўтаматычны выключальнік ва ўзаемазвязаных сістэмах электразабеспячэння.

У гэтым адкрытым элегазавым выключальніку на 126 кВ выкарыстоўваецца газ гексафтарыд серы (SF6) у якасці дугагасільнай і ізаляцыйнай асяроддзя ў спалучэнні з аднакалоннай канструкцыяй з адным разрывам на полюс. Падчас перапынення прынцып самастойнага гашэння дугі стварае высакахуткасны паток газу ўнутры дугагаспадарчай камеры для эфектыўнага астуджэння і гашэння дугі, забяспечваючы стабільную працу адключэння пры моцных няспраўнасцях.

LW36-126, абсталяваны спружынным механізмам рухавіка з прывадам CT і трохступеньчатай сістэмай механічнага злучэння, забяспечвае дакладныя характарыстыкі пераключэння, высокую механічную надзейнасць і выдатную доўгатэрміновую стабільнасць працы ў складаных вонкавых умовах.

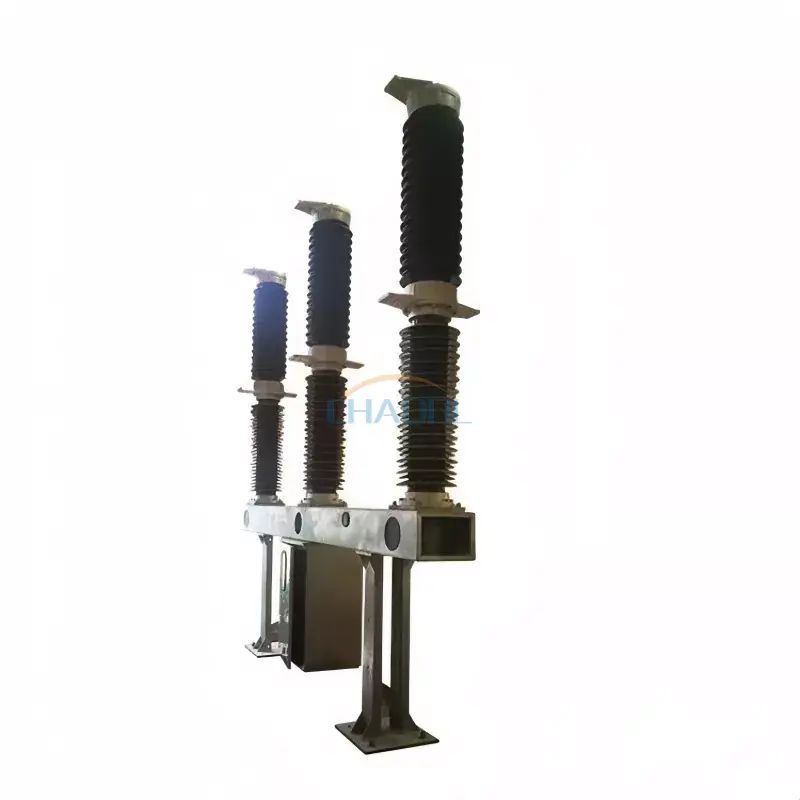

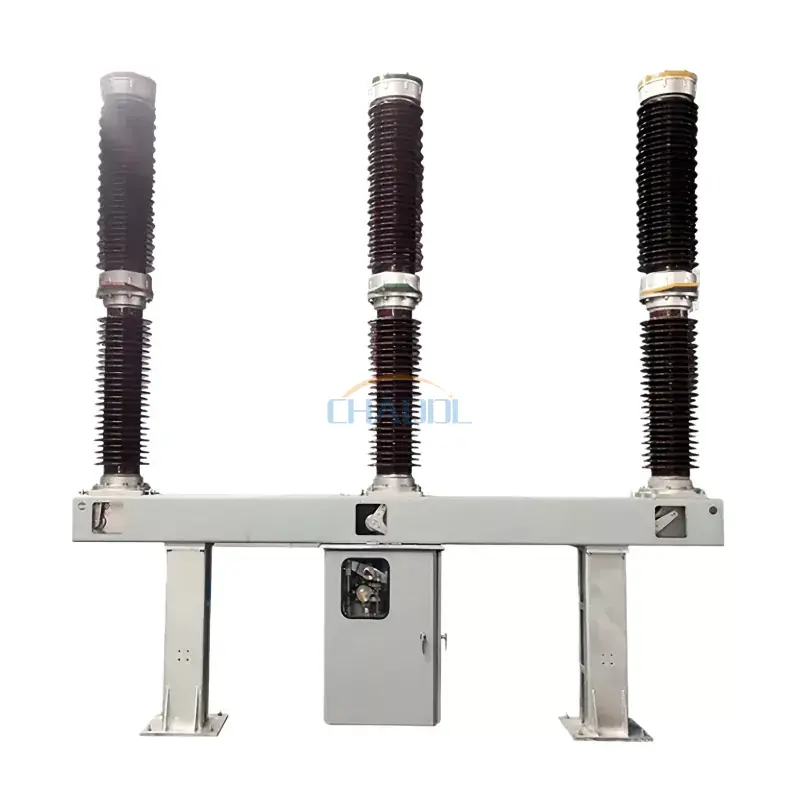

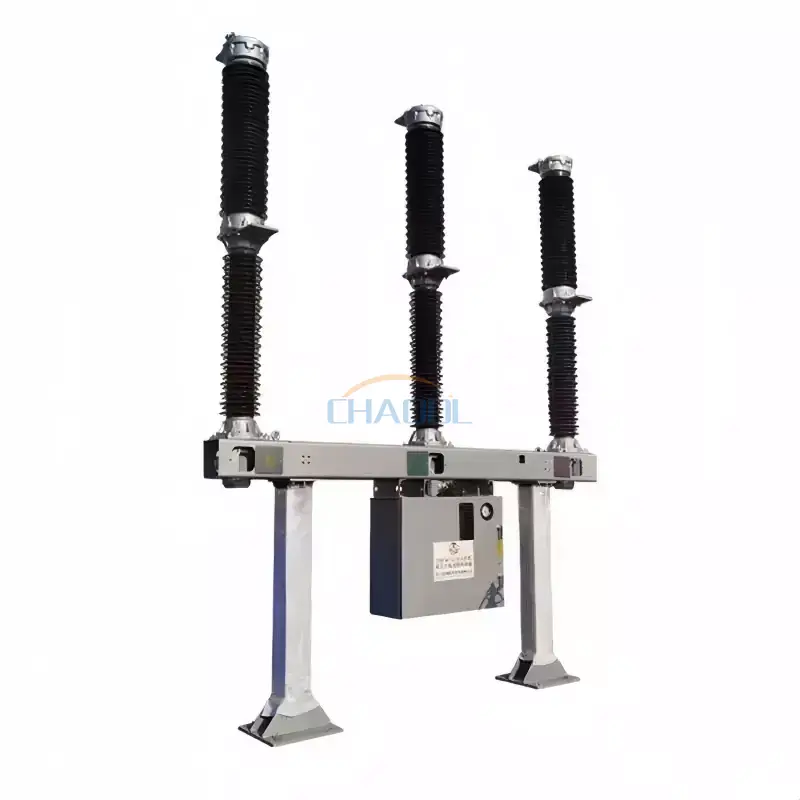

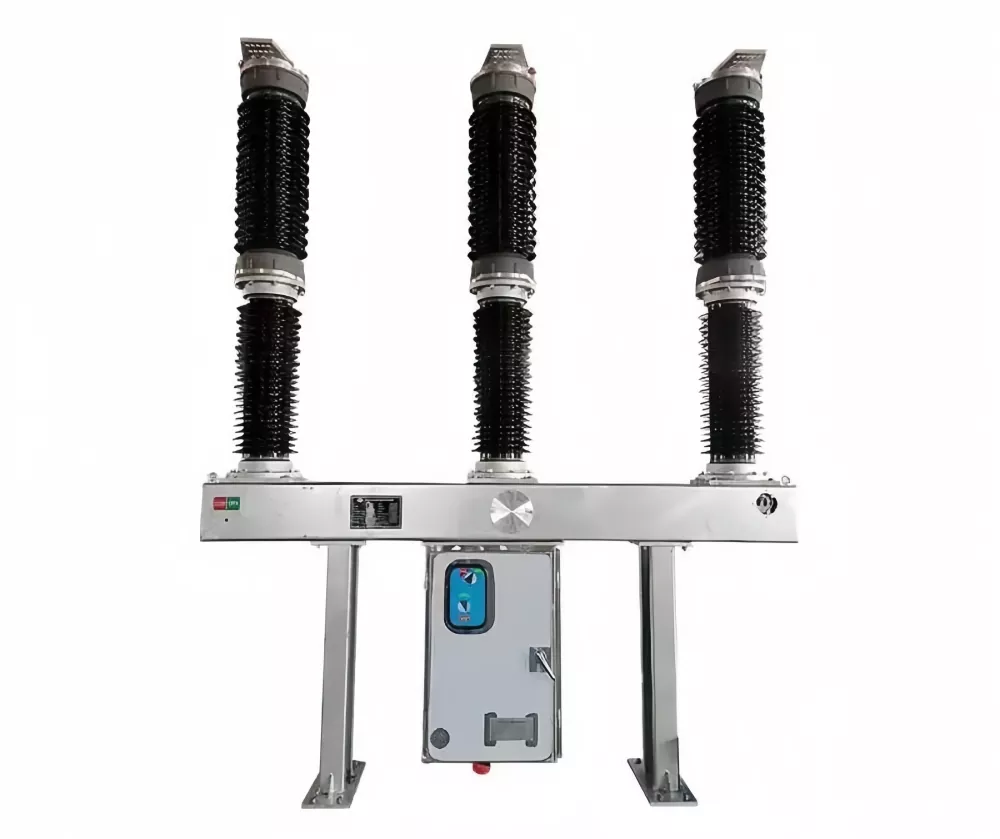

Знешні выгляд прадукту

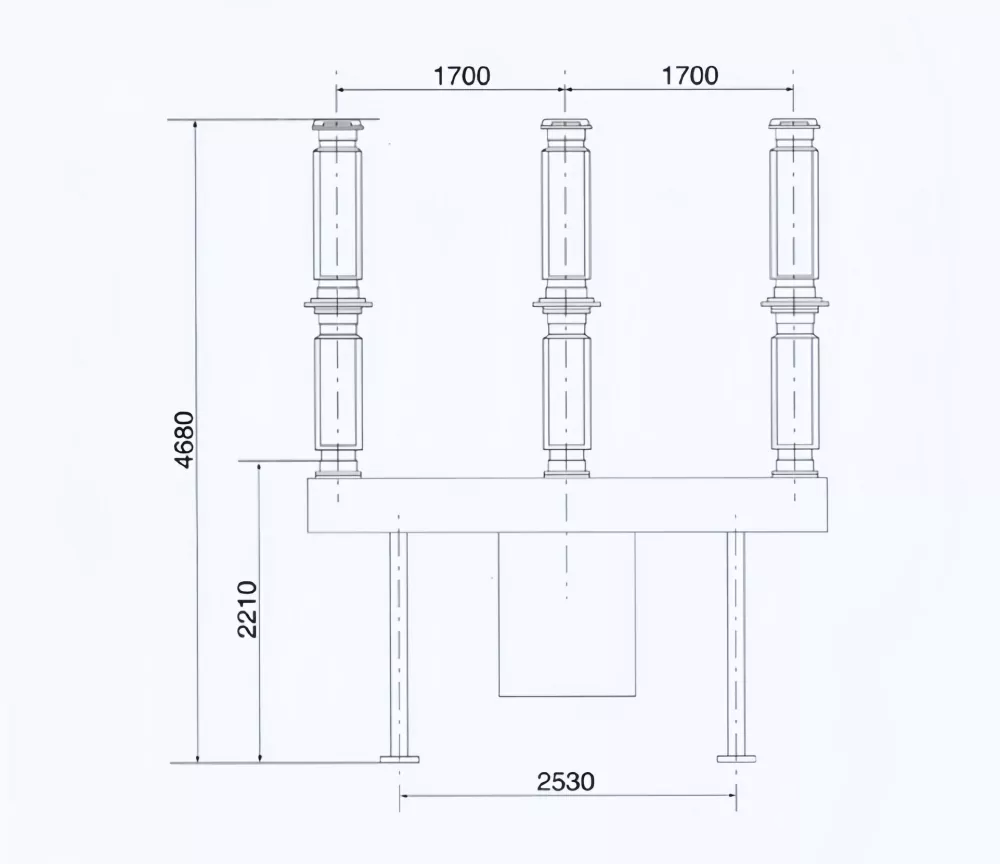

Дыяграма памераў прадукту

Працоўнае асяроддзе

• Вышыня ўстаноўкі: ≤ 3000 метраў над узроўнем мора
• Тэмпература навакольнага асяроддзя: ад -30°C да +40°C
• Максімальная хуткасць ветру: ≤ 34 м/с
• Узровень забруджвання: Клас III (25 мм/кВ)

Тэхнічныя параметры

Асаблівасці прадукту

• Удасканаленая газавая ізаляцыя SF6 забяспечвае выдатнае гашэнне дугі і дыэлектрычныя характарыстыкі.
• Дызайн слупа з адной калонкай і адным разрывам зніжае механічную складанасць і павышае надзейнасць.
• Высокая адключаючая здольнасць да 40 кА для перапынення няспраўнасці на ўзроўні перадачы.
• Спружынны механізм прывада CT забяспечвае стабільную і дакладную працу пераключэння.
• Падыходзіць для суровых вонкавых умоў з моцнай устойлівасцю да забруджвання, ветру і перападаў тэмпературы.
• Доўгі механічны тэрмін службы з нізкімі патрабаваннямі да абслугоўвання для аператараў сеткі.
• Сумяшчальны з сучаснымі сістэмамі аўтаматызацыі і дыстанцыйнага кіравання падстанцыямі.

Структура прадукту і прынцып працы

Адкрыты элегазавы выключальнік 126 кВ складаецца з напоўненай элегазам элегазавай дугогасительной камеры, убудаванага трансфарматара току, механізму прывядзення, ізаляцыйнай апорнай канструкцыі і сталёвай сістэмы ашалёўкі. Элегаз дзейнічае як ізаляцыя, так і дугагасячы сродак, забяспечваючы высокую электрычную трываласць і хуткае аднаўленне пасля перапынку.

Падчас няспраўнасці механізм працы прыводзіць рухомы кантакт у аддзяленне, ствараючы высакахуткасны паток элегазу ўнутры дугавой камеры. Гэты паток паветра хутка астуджае і дэіянізуе дугу, забяспечваючы бяспечнае адключэнне высакавольтных токаў замыкання. Трохступеністая механічная сістэма злучэння забяспечвае сінхранізаваную працу полюса і высокую стабільнасць разрыву.

Прыкладанні

• Высакавольтныя электраперадачныя падстанцыі
• Сістэмы ўзаемасувязі электрасетак
• Сеткі электраперадачы і размеркавання
• Гідраэлектрастанцыі і цеплаэлектрастанцыі
• Прамысловыя высакавольтныя электрасістэмы
• Маштабныя інфраструктурныя і энергетычныя праекты
• Чыгуначная і транспартная энергасістэмы

Часта задаюць пытанні

Што такое аЭлегазовы выключальнік 126 кВ для вонкавага выкарыстаннявыкарыстоўваецца для?

Ён выкарыстоўваецца для перапынення і кіравання электрычнымі токамі высокага напружання ў сетках перадачы, забеспячэння бяспечнай працы падстанцый і энергасістэм падчас збояў або пераключэнняў.

Чаму элегаз выкарыстоўваецца ў выключальніках?

Газ SF6 валодае выдатнымі ізаляцыйнымі і дугагасільнымі ўласцівасцямі, дазваляючы эфектыўна адрываць высакавольтныя токі замыкання, захоўваючы кампактныя памеры абсталявання.

Ці падыходзіць LW36-126 для вонкавай ўстаноўкі?

так. TheЭлегазовы выключальнік 126 кВ для вонкавага выкарыстанняспецыяльна распрацаваны для адкрытых падстанцый і можа надзейна працаваць у суровых умовах навакольнага асяроддзя.

Якія перавагі перад традыцыйнымі аўтаматычнымі выключальнікамі?

У параўнанні з алейнымі выключальнікамі, элегазавыя выключальнікі забяспечваюць больш высокую надзейнасць, меншае абслугоўванне, больш хуткае гашэнне дугі і лепшую працу ва ўмовах высокага напружання.
