Аднаполюсны вакуумны выключальнік 27,5 кВ

TheАднаполюсны вакуумны выключальнік 27,5 кВ(серыя ZW7) спецыяльна распрацавана для электрыфікаваных чыгуначных сістэм размеркавання электраэнергіі, дзе надзейная прадукцыйнасць пераключэння і высокая здольнасць адключаць ад збояў маюць вырашальнае значэнне. Ён шырока выкарыстоўваецца ў сетках цягавых электраэнергій, якія працуюць пры напрузе 27,5 кВ, забяспечваючы стабільную працу пры частых пераключэннях і цяжкіх адкрытых умовах.

Распрацаваны з камерай вакуумнага дугагашэнне і кампактнай аднаполюснай канструкцыяй,Аднаполюсны вакуумны выключальнік 27,5 кВзабяспечвае хуткае адключэнне токаў замыкання пры мінімізацыі патрабаванняў да абслугоўвання. Яго лёгкая канструкцыя робіць яго прыдатным для ўстаноўкі на слупах і фідэрных падстанцый.

Асноўныя перавагі прадукту

• Аптымізаваны для чыгуначных цягавых энергасістэм 27,5 кВ
• Высокая прадукцыйнасць разрыву з тэхналогіяй вакуумнага перапынення
• Кампактная аднаполюсная канструкцыя для лёгкай ўстаноўкі на слупе або вежы
• Моцная ізаляцыйная канструкцыя з апорай з сіліконавай гумы або фарфору
• Падыходзіць для частага пераключэння і працяглага тэрміну службы

Тэхнічныя характарыстыкі прадукту

Тэхнічныя параметры аднаполюснага аўтаматычнага выключальніка ZW7

Механічныя параметры аднаполюснага выключальніка ZW7

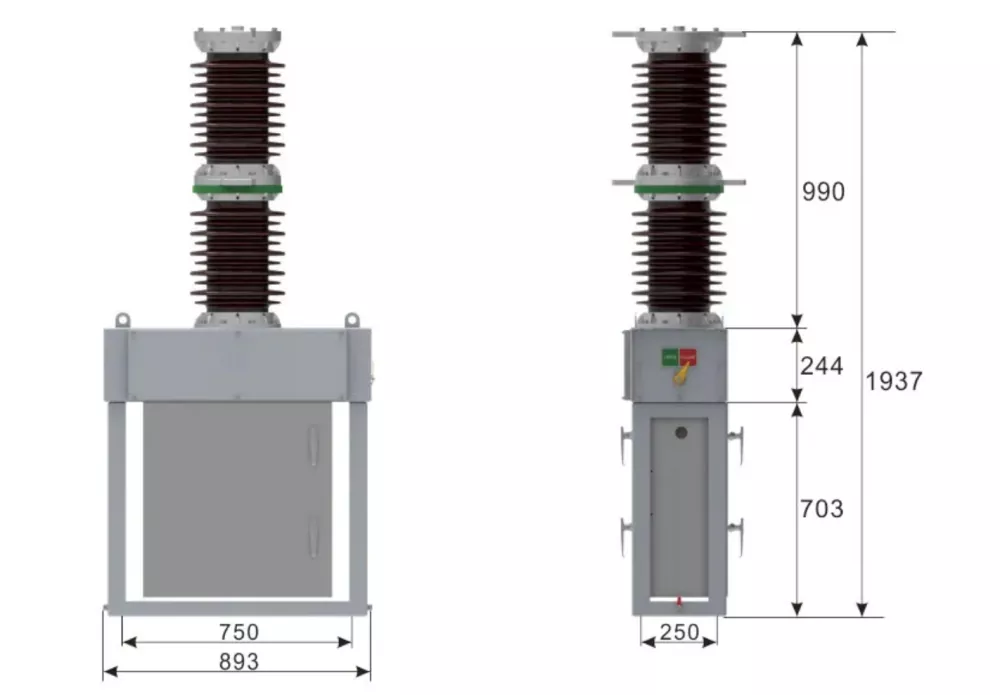

Габарытны чарцёж вырабы

Дызайн структуры

Аднаполюсны вакуумны аўтаматычны выключальнік серыі ZW7 на 27,5 кВ мае модульную структуру, якая складаецца з вакуумнага перарывальніка, высокатрывалых кампазітных або парцалянавых ізалятараў, спружыннага механізму прывада і ўбудаваных трансфарматараў току. Кампактная канфігурацыя памяншае прастору для ўстаноўкі, захоўваючы выдатныя характарыстыкі электраізаляцыі.

Яго герметычная канструкцыя слупа павышае ўстойлівасць да вільгаці, пылу і забруджванняў, што робіць яго прыдатным для доўгатэрміновага прымянення чыгункі на адкрытым паветры з мінімальнымі патрабаваннямі да абслугоўвання.

Поля прымянення

1. Электрыфікаваныя сістэмы цягавага электразабеспячэння чыгунак (ВЛ 27,5 кВ);

2. Прыкладанне для гарадскога чыгуначнага транзіту і секцый;

3. Падстанцыі, камутацыйныя станцыі і сістэмы абароны паветраных ліній;

4. Мадэрнізацыя чыгуначнай інфраструктуры і безнафтавыя праекты мадэрнізацыі;

Спосаб ўстаноўкі

ЎстаноўкаАднаполюсны вакуумны выключальнік 27,5 кВзвычайна выконваецца на слупах камунікацый або сталёвых вежах. Правільнае зазямленне і выраўноўванне важныя для забеспячэння стабільнасці працы.

• Перад устаноўкай праверце супраціў ізаляцыі
• Забяспечце правільнае механічнае выраўноўванне канструкцыі, усталяванай на слупе
• Надзейнае злучэнне зазямлення з сеткай зазямлення сістэмы
• Выканайце ручныя і электрычныя выпрабаванні працы перад уключэннем
• Праверце праводку кіравання і злучэнні ТТ

Пасля ўстаноўкі функцыянальнае тэставанне, уключаючы аперацыю адкрыцця/закрыцця і праверку часу, павінна быць завершана перад інтэграцыяй сістэмы.

FAQ

Q1: Якое асноўнае прымяненне аднаполюснага вакуумнага выключальніка 27,5 кВ?
A: Ён у асноўным выкарыстоўваецца ў электрыфікаваных чыгуначных энергасістэмах для пераключэння і абароны цягавых фідэраў 27,5 кВ і паветраных ліній.

Q2: Чаму ў гэтым выключальніку выкарыстоўваецца вакуумная тэхналогія?
A: Вакуумнае перапыненне забяспечвае хуткае гашэнне дугі, высокую дыэлектрычную трываласць і працяглы тэрмін службы электрычнасці, што робіць яго ідэальным для частых аперацый.

Q3: Ці можна яго выкарыстоўваць для праектаў па мадэрнізацыі?
A: Так, ён шырока выкарыстоўваецца пры мадэрнізацыі з масла ў вакуум дзякуючы сваёй кампактнай структуры і безмаслянай канструкцыі.

Q4: Для якіх умоў ён падыходзіць?
A: Ён прызначаны для чыгуначных умоў на адкрытым паветры, уключаючы высокую вільготнасць, забруджанасць і шырокія перапады тэмператур.

П5: Ці патрабуецца рэгулярнае абслугоўванне?
A: Патрабаванні да тэхнічнага абслугоўвання мінімальныя з-за яго герметычнага вакуумнага перарывальніка і трывалай механічнай структуры.
