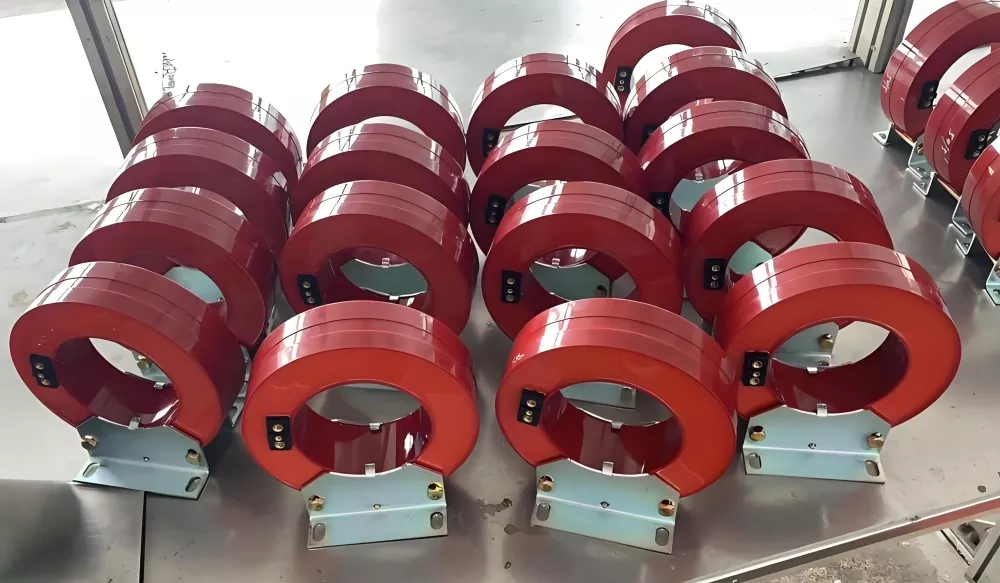

Трансфарматар току нулявой паслядоўнасці прызначаны для выяўлення замыкання на зямлю і каардынацыі абароны ў энергасістэмах сярэдняга напружання. Звычайна ён выкарыстоўваецца ў размеркавальных сетках 10 кВ для маніторынгу рэшткавага току, які ўтвараецца ва ўмовах незбалансаванасці або няспраўнасці, дапамагаючы рэле абароны хутка ізаляваць няспраўныя ланцугі і павышаць бяспеку і надзейнасць сістэмы.

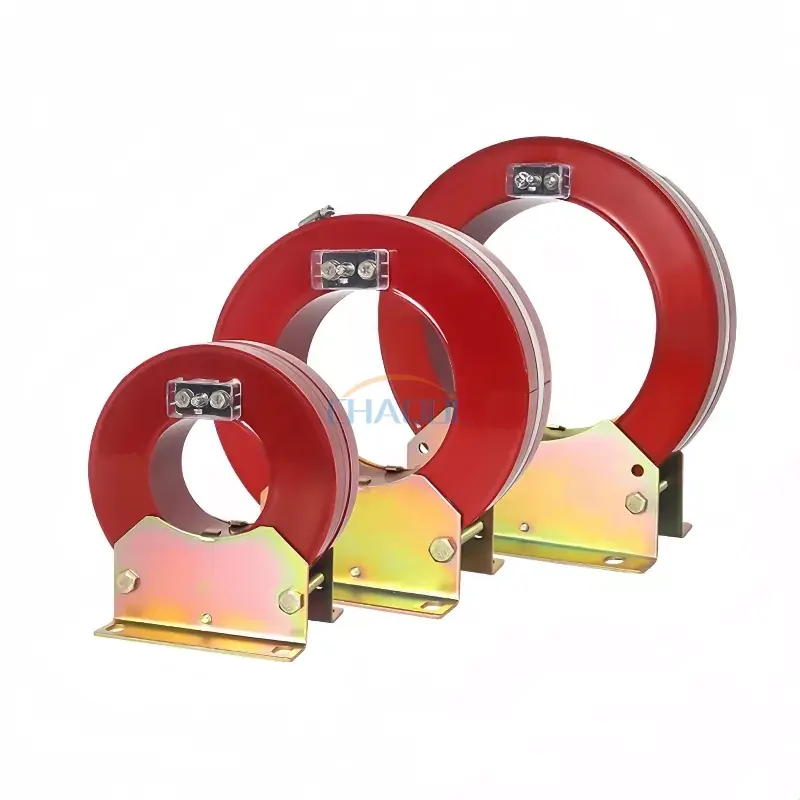

У гэтай мадэлі (LXK-Φ80-200) выкарыстоўваецца тэхналогія вакуумнага ліцця з эпаксіднай смалы са структурай з раздзеленым стрыжнем, што дазваляе ўсталёўваць без адключэння асноўных кабеляў. Ядро выраблена з высакаякаснай халоднакатанай крэмніевай сталі, у той час як у абмотцы выкарыстоўваюцца праваднікі з бескіслароднай медзі для забеспячэння стабільнай магнітнай характарыстыкі і нізкіх страт падчас працяглай працы.

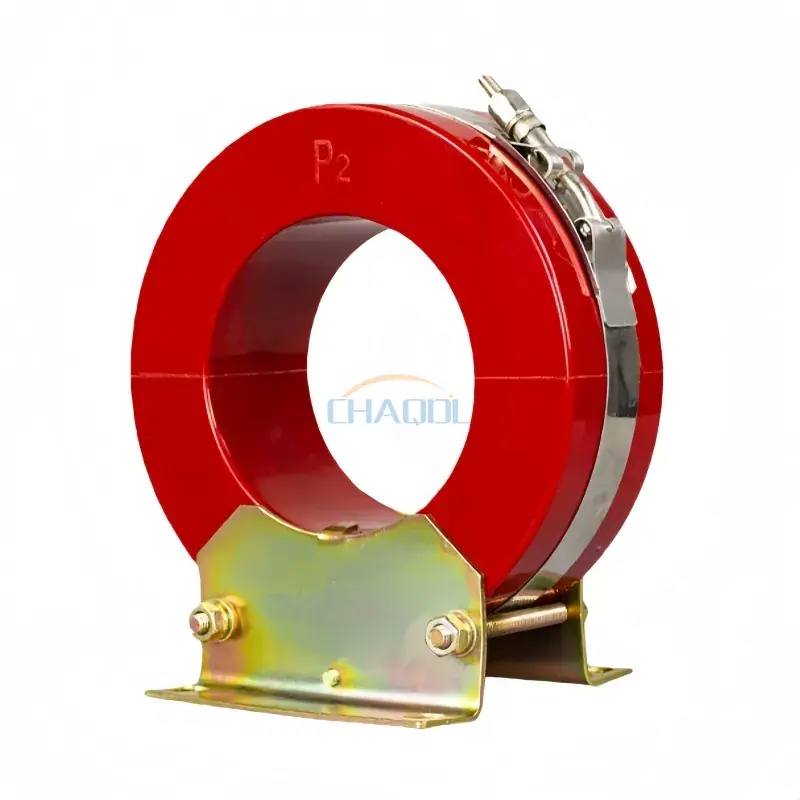

Ключавой перавагай гэтага трансфарматара току нулявой паслядоўнасці з'яўляецца яго структура з раздзельным стрыжнем, што дазваляе ўсталёўваць яго без адключэння першасных кабеляў. Двухсекцыйная канструкцыя стрыжня ў спалучэнні з заціскной фіксацыяй значна павышае эфектыўнасць ўстаноўкі на месцы ў праектах мадэрнізацыі і тэхнічнага абслугоўвання.

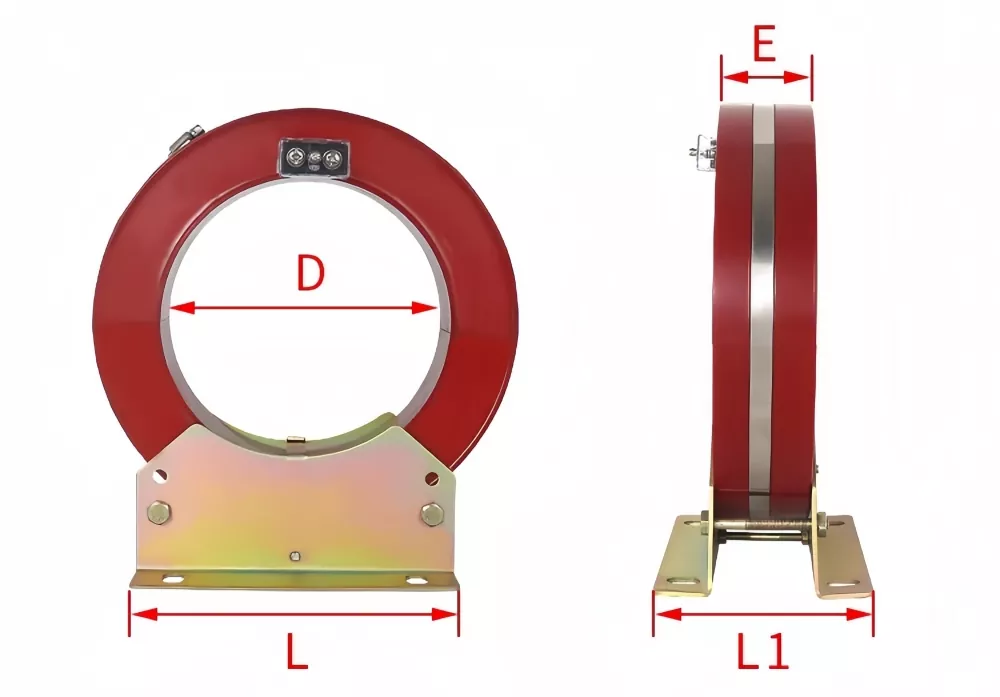

| Тэхнічныя характарыстыкі прадукту | D | E | L | L1 |
| LXK-80 | Φ80 | 58 | 130 | 123 |
| ЛХК-100 | Φ100 | 58 | 130 | 122 |
| ЛХК-120 | Φ120 | 57 | 130 | 120 |
| ЛХК-150 | Φ150 | 58 | 190 | 123 |
| LXK-180 | Φ180 | 58 | 190 | 125 |
| ЛХК-200 | Φ200 | 60 | 280 | 129 |
| ЛХК-240 | Φ240 | 80 | 280 | 167 |
| LXK-260 | Φ260 | 55 | 280 | 120 |
| LXK-300 | Φ300 | 80 | 280 | 170 |
| Мадэль рэле | Спосаб злучэння шпулькі рэле | Значэнне шкалы рэле | Значэнне току нулявой паслядоўнасці (А) |
| ДД-11/60 ДД-1/60 |
паслядоўнае злучэнне | 15*1 | 2,4-4,5 |
| 30*1 | |||
| паралельна | 15*2 | 3-5 | |
| 30*2 | |||
| паслядоўнае злучэнне | 15*1 | 3-5 | |
| 30*1 | |||
| паралельна | 15*2 | 3-6 | |
| 30*2 |
Намінальны ўзровень ізаляцыі: 0,5/3 кВ

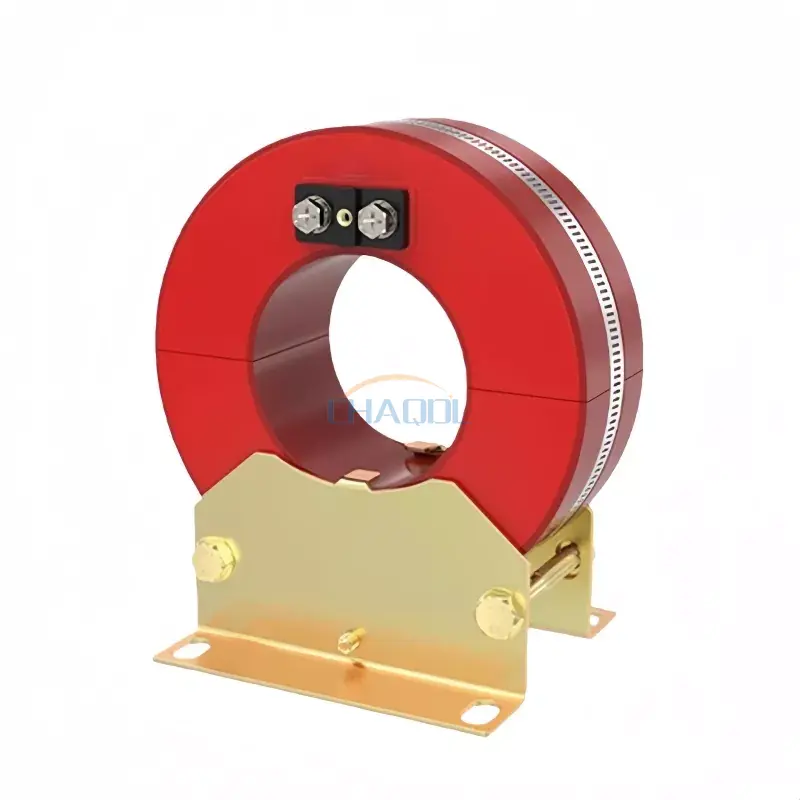

Структура эпаксіднай смалы з раздзеленым ядром дазваляе хутка ўсталёўваць без выдалення першасных кабеляў, скарачаючы час прастою ў праектах тэхнічнага абслугоўвання і мадэрнізацыі. Канструкцыя таксама паляпшае механічную ўстойлівасць і доўгатэрміновую надзейнасць ізаляцыі ў жорсткіх электрычных умовах.
Прылада забяспечвае стабільныя характарыстыкі вымярэнняў ва ўмовах нізкага і высокага рэшткавага току, што робіць яго прыдатным для сістэм абароны ў прамысловых размеркавальных сетках, падстанцыях і кампактных размеркавальных прыладах.
1. Устаноўка: выкарыстанне ў памяшканні
2. Дыяпазон тэмператур: ад -5 ℃ да 40 ℃, сярэднясутачная ≤ 30 ℃
3. Навакольнае асяроддзе: не выклікае карозіі, раёны з нізкім узроўнем забруджвання
Q1: Якая асноўная функцыя трансфарматара току нулявой паслядоўнасці?
A: Ён вызначае ток дысбалансу, выкліканы замыканнем на зямлю ў трохфазных сістэмах, і падае сігналы для сістэм рэлейнай абароны для ізаляцыі няспраўных ланцугоў.
Q2: Ці можна ўсталяваць без выключэння сістэмы?
A: Так, канструкцыя з падзеленым ядром дазваляе ўсталёўваць вакол існуючых кабеляў без адключэння.
Q3: Намінальны ток фіксаваны або наладжвальны?
A: Асноўны ток можна наладзіць у залежнасці ад сістэмных патрабаванняў.
Q4: З якім тыпам сістэм абароны ён сумяшчальны?
A: Ён сумяшчальны з рэле замыкання на зямлю, панэлямі абароны і сістэмамі кантролю размеркавальных прылад.
Q5: Якія матэрыялы выкарыстоўваюцца ў стрыжні і абмотцы?
A: Ён выкарыстоўвае халоднакатаныя стрыжні з крэмніевай сталі і абмоткі з бескіслароднай медзі для нізкіх страт і высокай эфектыўнасці.
Q6: Дзе ён звычайна ўсталёўваецца?
A: Ён звычайна ўсталёўваецца ў кальцавых магістральных блоках, размеркавальных шафах, трансфарматарах і ахоўных панэлях выключальнікаў.
