Як прафесійны вытворца энергетычнага абсталявання,Магутнасць Аньцянзабяспечвае надзейныТрансфарматар току нулявой паслядоўнасціпрызначаны для выяўлення рэшткавага току і падтрымкі абароны ад замыкання на зямлю ў сістэмах размеркавання электраэнергіі. Яго структура з падзеленым ядром, стабільныя магнітныя характарыстыкі і зручная ўстаноўка робяць яго прыдатным для абароны і маніторынгу, дзе важна хуткае выяўленне няспраўнасцяў і надзейная праца.
Трансфарматар току нулявой паслядоўнасці - гэта спецыялізаваны трансфарматар току, які выкарыстоўваецца для выяўлення рэшткавага току або току нулявой паслядоўнасці, выкліканага дысбалансам току і замыканнямі на зямлю. У адрозненне ад звычайных трансфарматараў току, якія ў асноўным вымяраюць асобныя фазныя токі, гэта прылада кантралюе агульны ток, які праходзіць праз стрыжань трансфарматара. У нармальных умовах працы вектарная сума кантраляваных токаў блізкая да нуля. Калі адбываецца замыканне на зямлю або шлях уцечкі, баланс змяняецца і выяўляецца рэшткавы ток. Затым гэты сігнал можа быць перададзены на рэле абароны, каб ініцыяваць адпаведнае ахоўнае дзеянне.
Для прамысловых размеркавальных сетак, падстанцый, размеркавальных прылад і праектаў мадэрнізацыі выбар правільнага трансфарматара патрабуе ўвагі да канструкцыі стрыжня, памеру адтуліны, ізаляцыі, спосабу ўстаноўкі, дакладнасці, сумяшчальнасці рэле і ўмоў навакольнага асяроддзя. Правільна падабраны трансфарматар току нулявой паслядоўнасці можа палепшыць маніторынг няспраўнасцяў, адначасова дапамагаючы сістэмам абароны рэагаваць больш эфектыўна.
Што такое трансфарматар току нулявой паслядоўнасці?
Як працуе трансфарматар току нулявой паслядоўнасці?
Якія ключавыя характарыстыкі сучаснага трансфарматара току нулявой паслядоўнасці?
Дзе выкарыстоўваецца трансфарматар току нулявой паслядоўнасці?
Як выбраць правільны трансфарматар?
Што трэба ўлічваць пры ўсталёўцы?
Тэхнічныя характарыстыкі прадукту і даведка па выбары
Трансфарматар току нулявой паслядоўнасці, які часта называюць трансфарматарам току балансу стрыжня або трансфарматарам рэшткавага току, прызначаны для выяўлення дысбалансу току ў электрычным ланцугу. Яго асноўнае прымяненне - вызначэнне рэшткавага току, звязанага з замыканнямі на зямлю, праблемамі з ізаляцыяй або шляхамі ўцечкі.
Канцэпцыя працы адрозніваецца ад канцэпцыі звычайнага фазнага трансфарматара току. Замест таго, каб вымяраць толькі адзін праваднік, праваднікі, якія належаць да абароненай ланцуга, праходзяць праз магнітны стрыжань. Калі токі, якія праходзяць па правадніках, збалансаваны, іх магнітныя эфекты ў значнай ступені нівеліруюць адзін аднаго. Калі з-за няспраўнасці ток цячэ па непрадугледжаным шляху, у стрыжні ўзнікае рэшткавае магнітнае поле, і другасная абмотка выдае адпаведны сігнал.
Такі прынцып працы дазваляе трансфарматару працаваць разам з рэле абароны і іншым кантрольным абсталяваннем. Такім чынам, для інжынераў-электрыкаў і сістэмных інтэгратараў прылада служыць важным датчыкам у агульнай схеме абароны ад замыкання на зямлю.
Прынцып працы цесна звязаны з дзеючым законам Кірхгофа. У збалансаванай трохфазнай ланцугу вектарная сума фазных токаў тэарэтычна роўная нулю:
Ia + Ib + Ic = 0
Такім чынам, магнітны паток, які ствараецца ўнутры ядра, зводзіцца да мінімуму, а другасны выхад застаецца вельмі малым.
Калі адбываецца замыканне на зямлю, частка току пакідае прызначаны ланцуг па непрадугледжаным шляху. Такім чынам, бягучы баланс парушаны:
Ia + Ib + Ic ≠ 0
Рэзультатыўны рэшткавы ток стварае магнітны паток у стрыжні. Затым другасная абмотка генеруе электрычны сігнал, які можа быць выяўлены ахоўным рэле.
Тыповая паслядоўнасць абароны можа быць абагулена наступным чынам:
Гэты працэс дазваляе сістэме абароны ідэнтыфікаваць ненармальны рэшткавы ток, не абапіраючыся толькі на вымярэнні асобных фазных трансфарматараў току.

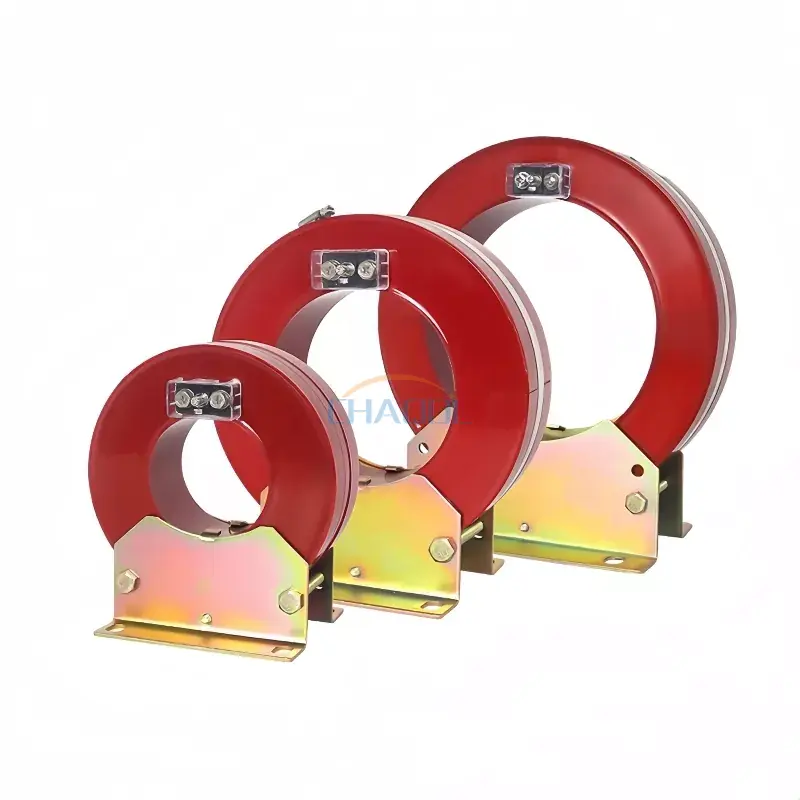

Для прамысловага электрычнага прымянення механічная канструкцыя і электрамагнітныя характарыстыкі аднолькава важныя. У серыі LXK кампаніі Anqiang Power выкарыстоўваецца канструкцыя з падзеленым стрыжнем з вакуумным ліццём з эпаксіднай смалы, што дазваляе ўсталёўваць трансфарматар вакол існуючых першасных кабеляў без неабходнасці выдалення кабеля. Гэта можа быць асабліва каштоўным для праектаў мадэрнізацыі і тэхнічнага абслугоўвання, дзе прыярытэтам з'яўляецца мінімізацыя часу прастою.
Пры ацэнцы гэтага тыпу трансфарматара варта ўлічваць некалькі характарыстык:
Гэтыя характарыстыкі робяць канструкцыі з падзеленым ядром асабліва практычнымі пры мадэрнізацыі існуючай электрычнай інфраструктуры без сур'ёзных мадыфікацый першаснага ланцуга.
Трансфарматар току нулявой паслядоўнасці можа быць інтэграваны ў шырокі спектр сістэм размеркавання электраэнергіі і абароны. Яго асноўная роля заключаецца ў прадастаўленні інфармацыі аб рэшткавым току для абсталявання абароны або кантролю.
Тыповыя вобласці прымянення:
Напрыклад, у размеркавальнай шафе трансфарматар можа кантраляваць праваднікі, якія сілкуюць ланцуг ніжэй па плыні. Калі пагаршэнне ізаляцыі выклікае цячэнне току ў напрамку зямлі, выніковы рэшткавы ток можа быць выяўлены і перададзены на рэле абароны. Затым рэле можа вызначыць, ці патрабуе вымеранае ўмова разрыву ланцуга.
Такі падыход важны, таму што ранняе выяўленне ненармальных умоў току можа дапамагчы знізіць рызыку пашкоджання абсталявання, працяглага прастою і інцыдэнтаў з электрабяспекай.
Выбар трансфарматара току нулявой паслядоўнасці не павінен грунтавацца толькі на памеры апертуры. Інжынеры павінны разам ацаніць электрычную сістэму, асяроддзе ўстаноўкі, рэле абароны і механічнае размяшчэнне.
| Фактар адбору | Што трэба ўлічваць | Чаму гэта важна |
|---|---|---|
| Асноўная дыяфрагма | Унутраны дыяметр супастаўце з размяшчэннем кабеля або правадыра | Забяспечвае практычную ўстаноўку і дастатковы зазор |
| Сістэмнае напружанне | Пацвердзіце сумяшчальнасць з электрычнай сістэмай | Падтрымлівае належную ізаляцыю і бяспечную эксплуатацыю |
| Астаткавы ток | Вызначце чаканую далёкасць выяўлення | Дапамагае забяспечыць належную адчувальнасць абароны |
| Сумяшчальнасць рэле | Праверце патрабаванні да другаснага выхаду і рэле | Гарантуе, што сістэма абароны можа правільна інтэрпрэтаваць сігнал |
| Спосаб ўстаноўкі | Разгледзім канструкцыю з цвёрдацельным або раздзельным ядром | Мадэлі з падзеленым ядром з'яўляюцца выгаднымі для мадэрнізацыі |
| Экалагічныя ўмовы | Тэмпература, узровень забруджвання, вільготнасць і месца ўстаноўкі | Падтрымлівае надзейную працяглую працу |
Для прымянення мадэрнізацыі раздзяляльны трансфарматар можа даць значную практычную перавагу, таму што спецыялісты звычайна могуць усталяваць яго вакол існуючай кабельнай сістэмы, а не цалкам дэмантаваць першасную ланцуг.
Правільная ўстаноўка важная для надзейнага вымярэння рэшткавага току. Правадыр, які праходзіць праз адтуліну трансфарматара, павінен адпавядаць канструкцыі абароны, каб трансфарматар вымяраў поўную залежнасць току абароненага ланцуга.
Перад устаноўкай інжынеры павінны праверыць:
Для спасылачнай серыі LXK заяўленыя нармальныя ўмовы працы ўключаюць у сябе ўстаноўку ў памяшканні, дыяпазон тэмператур навакольнага асяроддзя ад -5°C да 40°C і асяроддзе без карозіі з нізкім узроўнем забруджвання. Перад устаноўкай інжынеры заўсёды павінны пацвярджаць фактычныя ўмовы праекта ў адпаведнасці з тэхнічнай дакументацыяй на абраны прадукт.
Серыя LXK ад Anqiang Power забяспечвае некалькі варыянтаў апертуры для размяшчэння розных першасных кабеляў. Даступныя памеры вар'іруюцца прыблізна ад 80 мм да 300 мм, што дае інжынерам гібкасць пры інтэграцыі трансфарматара ў існуючае размеркавальнае абсталяванне.
| мадэль | Дыяфрагма D | Вымярэнне E | Памер L | Памер L1 |
|---|---|---|---|---|
| LXK-80 | Φ80 | 58 мм | 130 мм | 123 мм |
| ЛХК-100 | Φ100 | 58 мм | 130 мм | 122 мм |
| ЛХК-120 | Φ120 | 57 мм | 130 мм | 120 мм |
| ЛХК-150 | Φ150 | 58 мм | 190 мм | 123 мм |
| LXK-180 | Φ180 | 58 мм | 190 мм | 125 мм |
| ЛХК-200 | Φ200 | 60 мм | 280 мм | 129 мм |
| LXK-240 | Φ240 | 80 мм | 280 мм | 167 мм |
| LXK-260 | Φ260 | 55 мм | 280 мм | 120 мм |
| LXK-300 | Φ300 | 80 мм | 280 мм | 170 мм |
Для атрымання падрабязнай інфармацыі аб прадукце інжынеры могуць праглядзецьСтаронка прадукту Трансфарматар току нулявой паслядоўнасціі параўнайце даступныя памеры дыяфрагмы з фізічнымі патрабаваннямі ўстаноўкі.
Яго асноўная мэта - выяўленне рэшткавага току або току нулявой паслядоўнасці, звязанага з замыканнямі на зямлю і ўцечкай току. Выхад можна падключыць да ахоўнага рэле для кантролю і ізаляцыі няспраўнасцяў.
так. Канструкцыя з раздзельным стрыжнем асабліва выгадная для мадэрнізацыі і тэхнічнага абслугоўвання, таму што трансфарматар можа быць сабраны вакол існуючага кабеля без неабходнасці адключэння першаснага кабеля.
Звычайны трансфарматар току звычайна вымярае ток у асобным правадніку, у той час як трансфарматар нулявой паслядоўнасці вызначае рэшткавы ток у выніку вектарнай залежнасці праваднікоў, якія праходзяць праз яго стрыжань.
Тыповыя вобласці прымянення ўключаюць у сябе размеркавальныя шафы, падстанцыі, кальцавыя асноўныя блокі, сістэмы абароны трансфарматараў, размеркавальныя прылады і панэлі абароны аўтаматычных выключальнікаў.
Важныя фактары ўключаюць апертуру стрыжня, патрабаванні да электрычнай сістэмы, чаканы рэшткавы ток, другасны выхад, сумяшчальнасць рэле, патрабаванні да ізаляцыі, спосаб усталёўкі і ўмовы навакольнага асяроддзя.
Трансфарматар току нулявой паслядоўнасці з'яўляецца найважнейшым кампанентам для выяўлення замыканняў на зямлю і сістэм электрычнай абароны. Адсочваючы рэшткавы ток, які ствараецца пры парушэнні нармальнага балансу току, ён забяспечвае рэле абароны каштоўнай інфармацыяй для вызначэння ненармальных умоў працы. Раздзельная канструкцыя дадаткова павышае гнуткасць ўстаноўкі, асабліва ў праектах мадэрнізацыі і тэхнічнага абслугоўвання.
Для праектаў, якія патрабуюць надзейнага выяўлення рэшткавага току, Anqiang Power прапануе рашэнні серыі LXK з рознымі памерамі апертуры, вакуумным ліццём з эпаксіднай смалы, халоднакатанымі стрыжнямі з крэмніевай сталі і абмоткамі з бескіслароднай медзі. Калі вы выбіраеце прыдатны трансфарматар для размеркавальнай сеткі, размеркавальнай прылады або сістэмы абароны,звяжыцеся з намікаб абмеркаваць вашыя тэхнічныя патрабаванні і знайсці падыходнае рашэнне для трансфарматара току нулявой паслядоўнасці для вашага прымянення.
