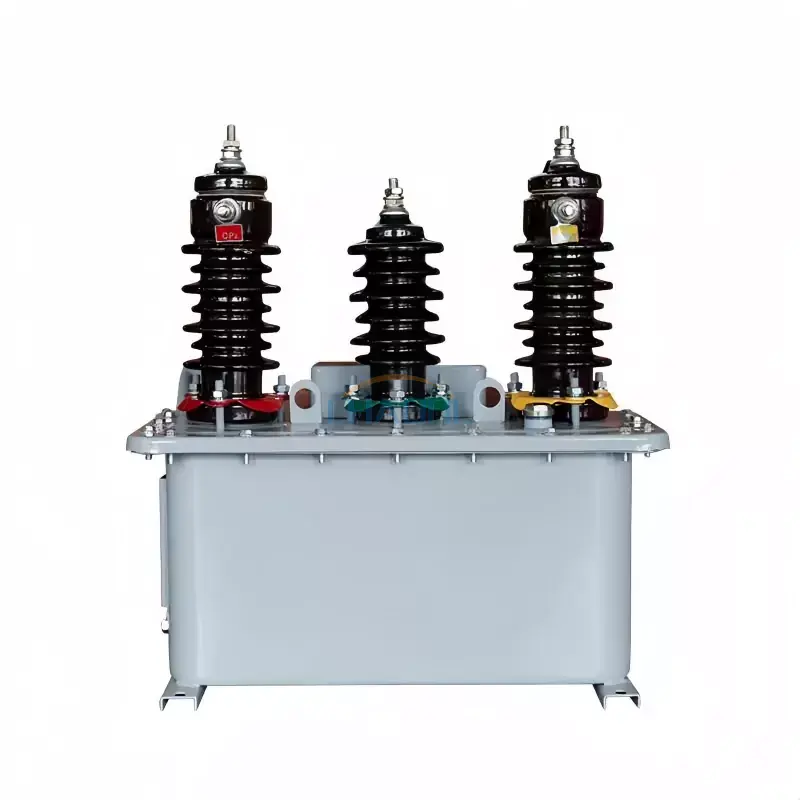

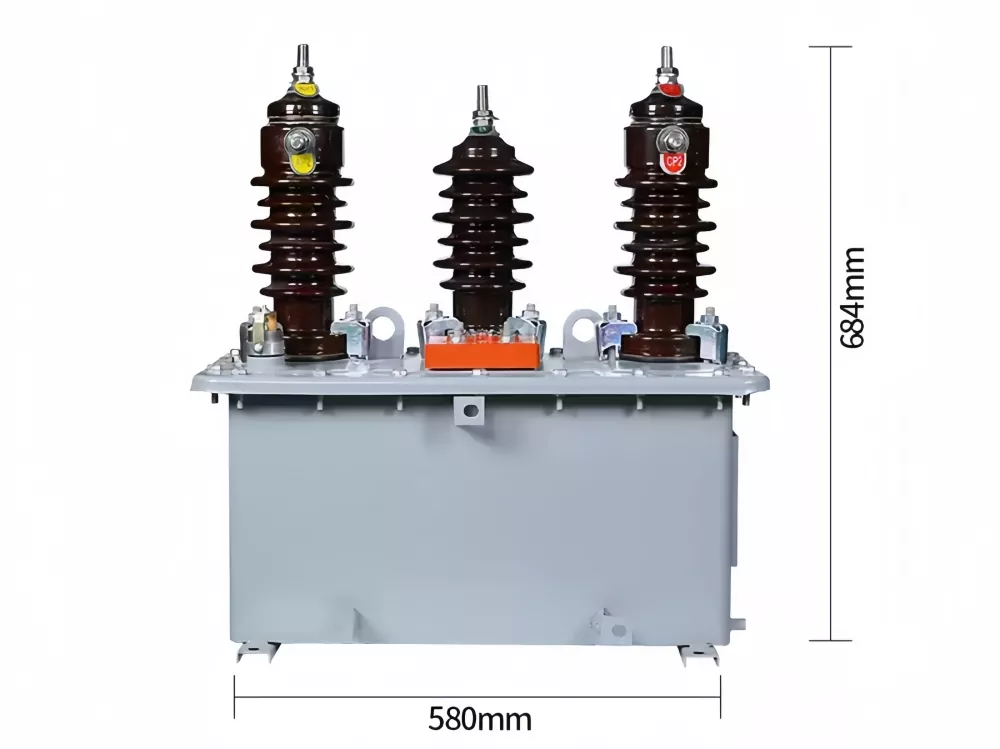

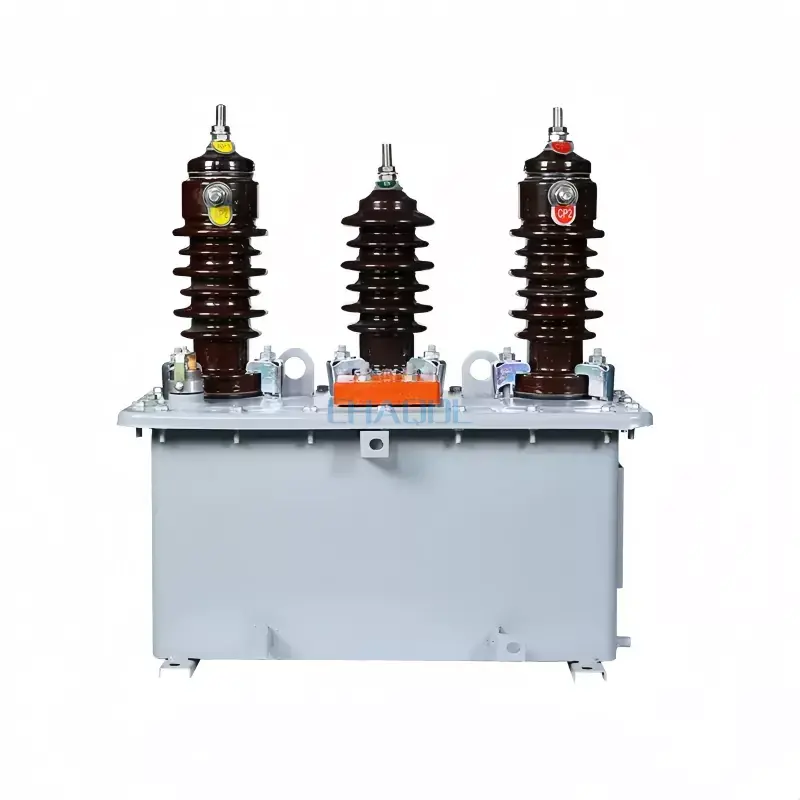

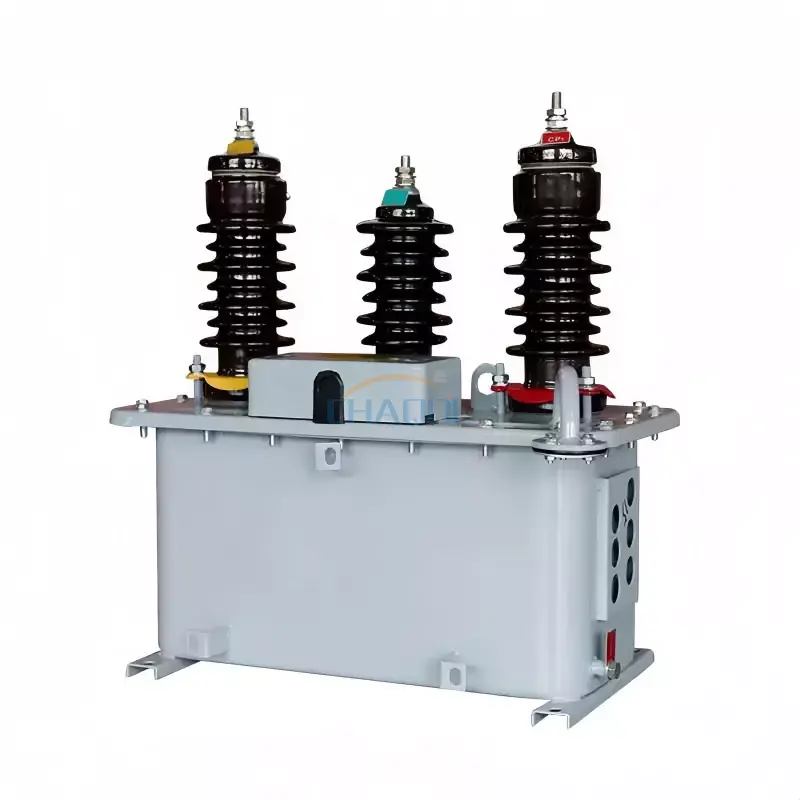

Гэты алейны камбінаваны прыборны трансфарматар (мадэль JLS-10) прызначаны для дакладнага вымярэння і абароны ў энергасістэмах сярэдняга напружання. Ён аб'ядноўвае функцыі вымярэння напружання і току ў адным алейнанапоўненым блоку, што робіць яго шырока прыдатным для вонкавых размеркавальных сетак, падстанцый і прамысловых сістэм кантролю электраэнергіі. У канструкцыі выкарыстоўваецца герметычная ізаляцыйная канструкцыя, пагружаная ў алей, каб забяспечыць стабільную працу ва ўмовах доўгатэрміновай нагрузкі і ўздзеяння сур'ёзнага навакольнага асяроддзя.
Масляны камбінаваны прыборны трансфарматар распрацаваны для адначасовага пераўтварэння напружання і току для вымярэння электрычнасці і рэлейнай абароны. Ён падыходзіць для размеркавальных сістэм напругай 6 кВ, 10 кВ і 35 кВ, асабліва на адкрытых падстанцыях, кампактных трансфарматарных станцыях і прамысловых электрасетках, дзе надзейнасць і трываласць ізаляцыі маюць вырашальнае значэнне.
Дзякуючы інтэграцыі некалькіх функцый вымярэння ў адну структуру, гэта памяншае прастору для ўстаноўкі і павышае эфектыўнасць праводкі сістэмы, што робіць яго пераважным рашэннем для сучасных прыкладанняў разумнай сеткі.
| Назва прадукту | Масляны камбінаваны прыборны трансфарматар | Мадэль прадукту | JLS-10 |
| Узровень дакладнасці | 0,5/0,2 клас | Намінальнае напружанне | 6/10/35KV |
| Намінальная частата | 50 Гц | Каэфіцыент напружання | 6000/100 |
Тэхнічныя параметры секцыі напружання масляных камбінаваных вымяральных трансфарматараў JLS-35, 10, 6 і 3
|
Мадэль прадукту |
JLS-35 |
JLS-10 |
JLS-6 |
JLS-3 |
|
Намінальнае першаснае напружанне |
35КВ |
10 кВ |
6КВ |
3КВ |
|
Максімальнае напружанне |
40,5 кВ |
11,5 кВ |
6,9 кВ |
3,5 кВ |
|
Намінальнае другаснае напружанне |
100 кВ |
|||
|
Максімальная ёмістасць |
1000 ВА |
460 ВА |
320 ВА |
320 ВА |
|
Аднаразовы тэст на ўстойлівае напружанне сеткавай частаты |
80 |
38 |
32 |
25 |
|
Намінальны ўзровень ізаляцыі |
41/95/200 |
42.12.75 |
7,2/32/60 |
3,6/25/40 |
Тэхнічныя параметры секцыі току масляных камбінаваных вымяральных трансфарматараў JLS-35, 10, 6 і 3
|
Намінальны першасны ток |
Намінальны другасны ток |
FS некалькі |
Мультыплікатар току тэрмічнай стабільнасці 1s |
Намінальны ток дынамічнай стабільнасці, кратны |
|
|
Каэфіцыент адной зменнай |
0,5、1,2、5,5、7,5、10、15、20、25、30、40、50、60 、75、100、120、150、200、250、300、400、600、800 |
5А |
10 |
70 |
120 |
|
Двайны каэфіцыент |
2,5-5,5-10、7。5-15、10-20、15-30、20-40、25-50、30-60、50-75、100-20、150-300、250-500 |
||||
Ён мае цалкам герметычную канструкцыю алейнага бака, што забяспечвае выдатную ізаляцыю і моцную ўстойлівасць да вільгаці, пылу і забруджвання навакольнага асяроддзя. Ядро зроблена з высакаякаснай крамянёвай сталі, каб мінімізаваць страты энергіі, у той час як дакладныя медныя абмоткі забяспечваюць стабільную перадачу току і дакладны вынік вымярэння.
У параўнанні са звычайнымі асобнымі трансфарматарамі гэты алейны камбінаваны прыборны трансфарматар значна зніжае складанасць праводкі і павышае эфектыўнасць усталёўкі на адкрытых падстанцыях і ў вымяральных шафах.
1. Падыходзіць для вонкавай або ўнутранай ўстаноўкі ў размеркавальных сістэмах
2. Тэмпература навакольнага асяроддзя: ад -25 ℃ да +40 ℃
3. Вышыня над узроўнем мора: ≤1000 м (для большай вышыні патрабуецца індывідуальны дызайн)
4. Дастасавальна ў асяроддзях без агрэсіўных газаў, моцных забруджванняў або моцнай вібрацыі
Q1: Якая асноўная функцыя маслянага камбінаванага прыборнага трансфарматара?
A: Ён аб'ядноўвае вымярэнне напружання і току ў адным блоку, забяспечваючы дакладныя вымярэнні і рэлейную абарону для сістэм харчавання сярэдняга напружання, такіх як падстанцыі і размеркавальныя сеткі.
Q2: Дзе звычайна ўсталёўваецца гэты трансфарматар?
A: Ён звычайна выкарыстоўваецца на адкрытых падстанцыях, кампактных трансфарматарных станцыях, прамысловых сістэмах размеркавання электраэнергіі і шафах уліку, якія патрабуюць стабільнага вымярэння энергіі.
Q3: Якія ўзроўні напружання можа падтрымліваць гэта абсталяванне?
A: Стандартныя мадэлі падтрымліваюць сістэмы 3 кВ, 6 кВ, 10 кВ і 35 кВ, што робіць іх прыдатнымі для шырокага спектру прымянення сярэдняга напружання.
Q4: Якія перавагі алейнай ізаляцыі?
A: Алейная ізаляцыя забяспечвае выдатную электрычную трываласць, рассейванне цяпла і доўгатэрміновую стабільнасць працы, асабліва ў цяжкіх вонкавых умовах.
Q5: Як часта патрабуецца абслугоўванне?
A: Канструкцыя цалкам герметычная, таму патрабуе мінімальнага абслугоўвання. Рэкамендуецца рэгулярная праверка стану масла і клеммных злучэнняў.
Q6: Ці можна наладзіць яго для розных каэфіцыентаў току?
A: Так, каэфіцыент току і другасныя параметры могуць быць настроены ў адпаведнасці з патрабаваннямі праекта, каб адпавядаць розным сістэмам вымярэння і абароны.
