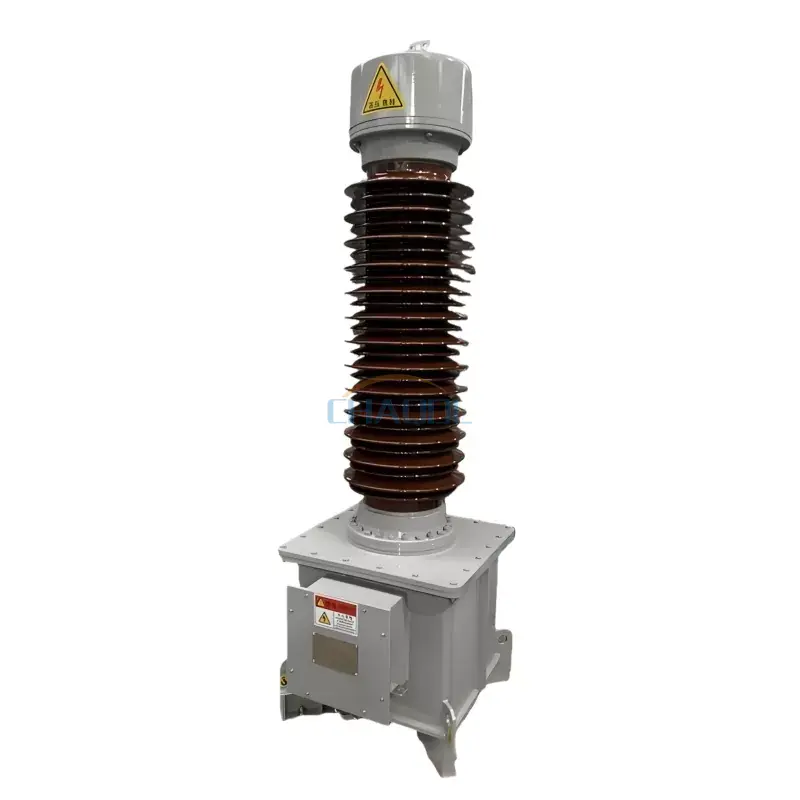

Anqiang Power прадстаўляе сваю высокую прадукцыйнасцьАлейны электрамагнітны трансфарматар напругіпрызначаны для надзейнага ўліку і абароны ў энергасістэмах сярэдняга і высокага напружання. Серыя JDX распрацавана для сетак 66KV, 110KV і 220KV, падтрымліваючы стабільную працу на падстанцыях, лініях перадачы і прамысловых размеркавальных сістэмах. Яго ўнутраная сістэма ізаляцыі выкарыстоўвае градуяваную ёмістную структуру для забеспячэння раўнамернага размеркавання электрычнага поля і доўгатэрміновай стабільнасці працы ў складаных умовах сеткі.
Гэты прадукт шырока выкарыстоўваецца ў сетках перадачы электраэнергіі, дзе патрабуецца дакладнае вымярэнне напружання і абарона сістэмы. З аптымізаванай канструкцыяй алейнай ізаляцыі і ўзмоцненай механічнай структурай прылада забяспечвае стабільную прадукцыйнасць нават пры зменлівай нагрузцы і ўздзеянні навакольнага асяроддзя.
TheАлейны электрамагнітны трансфарматар напругіпрымае герметычную канструкцыю алейнага бака ў спалучэнні з сістэмай пашырэння з нержавеючай сталі для падтрымання стабільнага ўнутранага ціску. Узровень алею можна візуальна кантраляваць праз спецыяльнае агляднае акно, што дапамагае аператарам хутка ацаніць умовы працы без разборкі.
Асноўныя адкрытыя металічныя кампаненты апрацаваны гарачым цынкаваннем і парашковым пакрыццём для павышэння ўстойлівасці да карозіі. Другасныя клемы размешчаны ў шматслойнай канфігурацыі, падзяляючы абмоткі вымярэння і абароны для памяншэння перашкод і павышэння дакладнасці вымярэнняў.
Электрычныя характарыстыкі серыі JDX для розных узроўняў напружання:
| Намінальнае першаснае напружанне (кВ) | 66/69 | 110/115 | 132/138 | 150 | 220/230 | ||
| Максімальнае напружанне абсталявання (кВ) | 72.5 | 123/126 | 145 | 325 | 460 | ||
| Намінальная частата (Гц) | 50/60 | ||||||
| Намінальнае вытрымлівальнае напружанне сеткавай частаты (кВ) | 140/160 | 230 | 275 | 750 | 1050 | ||
| Намінальная ўстойлівасць да імпульсу маланкі (кВ) | 325/350 | 550 | 650 | 1500 | 2100 | ||
| Дыстанцыя ўспышкі дугі | 780 | 1050 | 1300 | ||||
| Механічная нагрузка (Н) | 1250 | 1250 | 1250 | 1250 | 1250 | ||
| Маркіроўка другасных клем | 1а-1н | 2а-2п | да-дн | ||||
| Узровень дакладнасці | 0.2 | 0.5 | 3П | ||||
| Намінальная магутнасць (ВА) | 100 | 250 | 300 | ||||
| 150 | 150 | 300 | |||||
| 150 | — | 300 | |||||
| Гранічная цеплавая магутнасць (ВА) | 2000 | ||||||
| Каэфіцыент намінальнага напружання | 1,2/бесперапынны；1,9/8 гадзін (66 кВ) 1,2/бесперапынны；1,5/30 с (110-230 кВ) |
||||||
У сучасных энергасістэмах стАлейны электрамагнітны трансфарматар напругізвычайна разгортваецца на адкрытых падстанцыях, калідорах перадачы і высакавольтных размеркавальных станцыях. Ён падтрымлівае дакладнае вымярэнне напружання для вымярэння даходаў і рэлейнай абароны, забяспечваючы стабільную працу сеткі пры складаных умовах нагрузкі.
Канструкцыя асабліва падыходзіць для асяроддзяў, якія патрабуюць высокай надзейнасці ізаляцыі, такіх як падстанцыі, прамысловыя электрастанцыі і рэгіянальныя электрасеткі.

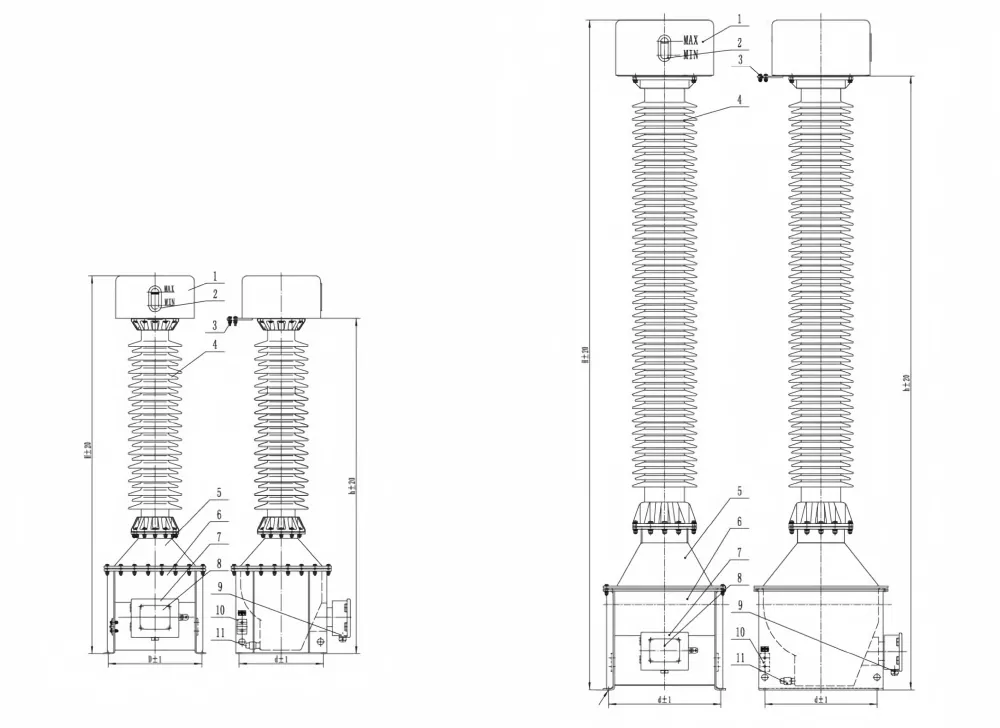

| Нумар | Імя |
| 1 | Эспандер |
| 2 | Акенца кантролю ўзроўню алею |
| 3 | Адзіны тэрмінал |
| 4 | Фарфоравая гільза |
| 5 | Паднятае сядзенне |
| 6 | Танк |
| 7 | Другасная размеркавальная скрынка |
| 8 | Таблічка |
| 9 | Другаснае выхадное адтуліну |
| 10 | Пласціна зазямлення |
| 11 | Клапан для зліву масла |
Перад уводам у эксплуатацыю пераканайцеся ў правільным зазямленні і праверце палярнасць другаснай праводкі. Трансфарматар павінен быць усталяваны на ўстойлівым падмурку з дастатковым зазорам для захавання адлегласці ізаляцыі і бяспечнай працы. Пры працяглай эксплуатацыі рэкамендуецца планавая праверка ўзроўню алею і стану ўшчыльнення.
Q1: Для якіх сістэм падыходзіць гэты трансфарматар напругі?
A: Ён звычайна выкарыстоўваецца ў сістэмах перадачы і размеркавання энергіі ад 66 кВ да 220 кВ для вымярэння і абароны.
Пытанне 2: Ці можна яго выкарыстоўваць на адкрытым паветры?
A: Так, канструкцыя прызначана для адкрытых падстанцый з антыкаразійнай і герметычнай ізаляцыяй.
Q3: Якія патрабаванні да абслугоўвання?
A: Рэкамендуецца рэгулярная праверка ўзроўню алею і зацягванне клем для стабільнай працяглай працы.
Q4: ці падтрымлівае ён розныя класы дакладнасці?
A: Так, некалькі камбінацый дакладнасці даступныя для вымярэння і абароны.
Q5: Як забяспечваецца якасць ізаляцыі?
A: У прыладзе выкарыстоўваецца алейная ізаляцыя з ёмістнай ступенню для падтрымання раўнамернага размеркавання электрычнага поля.
Q6: Які тэрмін службы?
A: У нармальных умовах эксплуатацыі ён падтрымлівае доўгатэрміновую службу з мінімальным пагаршэннем.
