Элегазавы выключальнік бака 66 кВ

Элегазавы выключальнік бака 66 кВ (мадэль: LW36-66) - гэта высакавольтны аўтаматычны выключальнік вонкавага тыпу, прызначаны для сістэм перадачы і размеркавання электраэнергіі 66 кВ з намінальнай частатой 50 Гц пераменнага току. Выкарыстоўваючы газ элегаз як ізаляцыю, так і сродак для тушэння дугі, ён забяспечвае надзейнае пераключэнне, перапыненне збояў і абарону для падстанцый, камунальных электрасетак, прамысловых аб'ектаў і праектаў па аднаўляльнай энергіі. Аўтаматычны выключальнік таксама можа быць выкарыстаны ў якасці выключальніка шыны і для пераключэння батарэй кандэнсатараў.

Распрацаваны з кампактнай структурай жывога бака, LW36-66 мінімізуе прастору для ўстаноўкі, забяспечваючы выдатныя электрычныя характарыстыкі і доўгатэрміновую эксплуатацыйную надзейнасць. Яго ўдасканалены механізм спружыны, нізкі ўзровень уцечкі элегазу і зручны ў абслугоўванні дызайн робяць яго ідэальным рашэннем для сучасных высакавольтных сетак перадачы, якія патрабуюць бяспечнай, эфектыўнай і стабільнай працы.

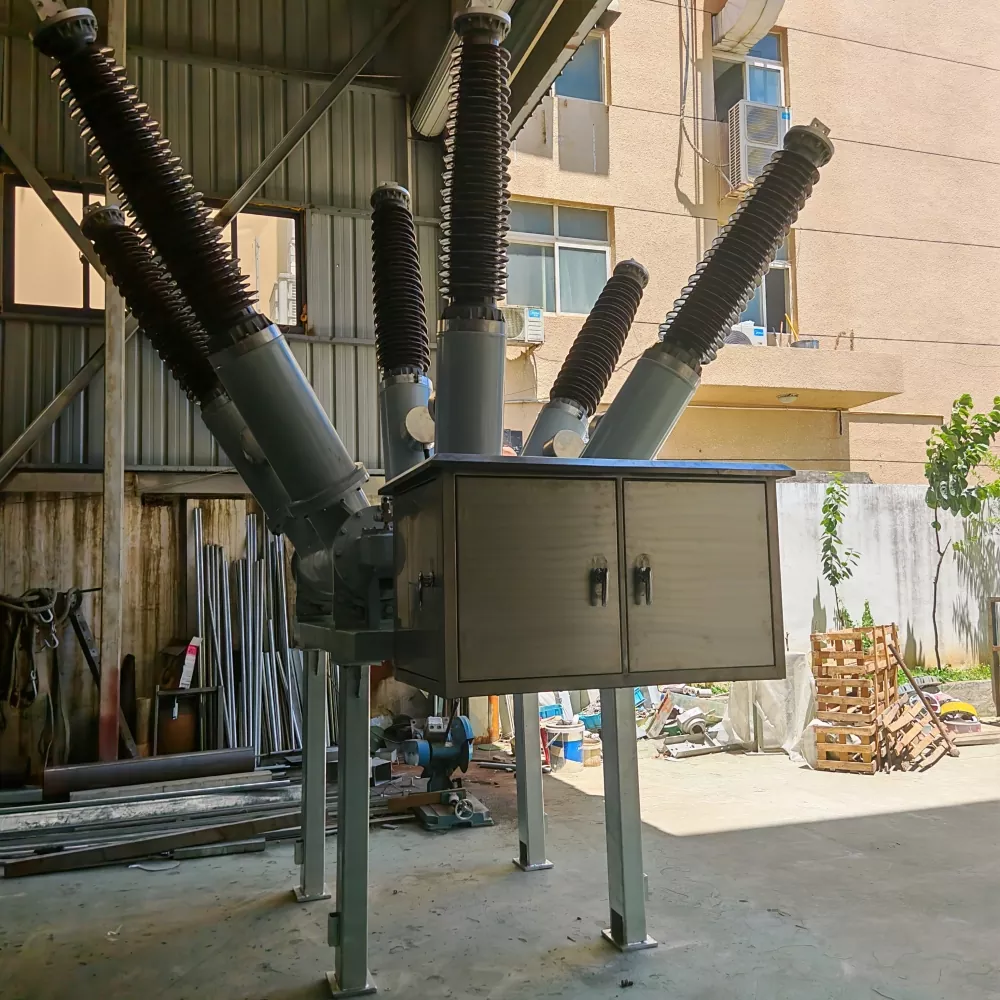

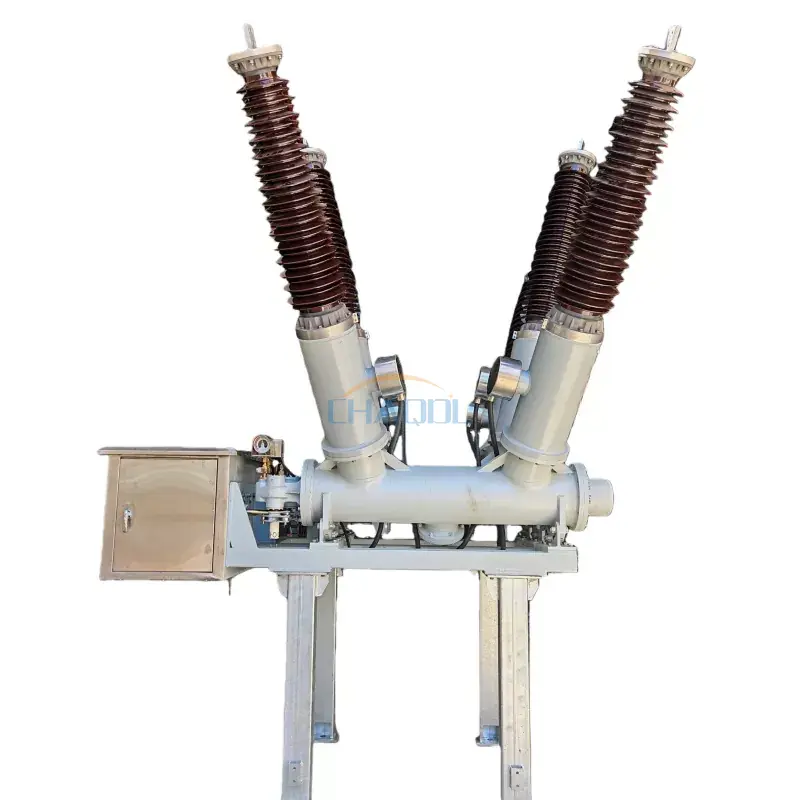

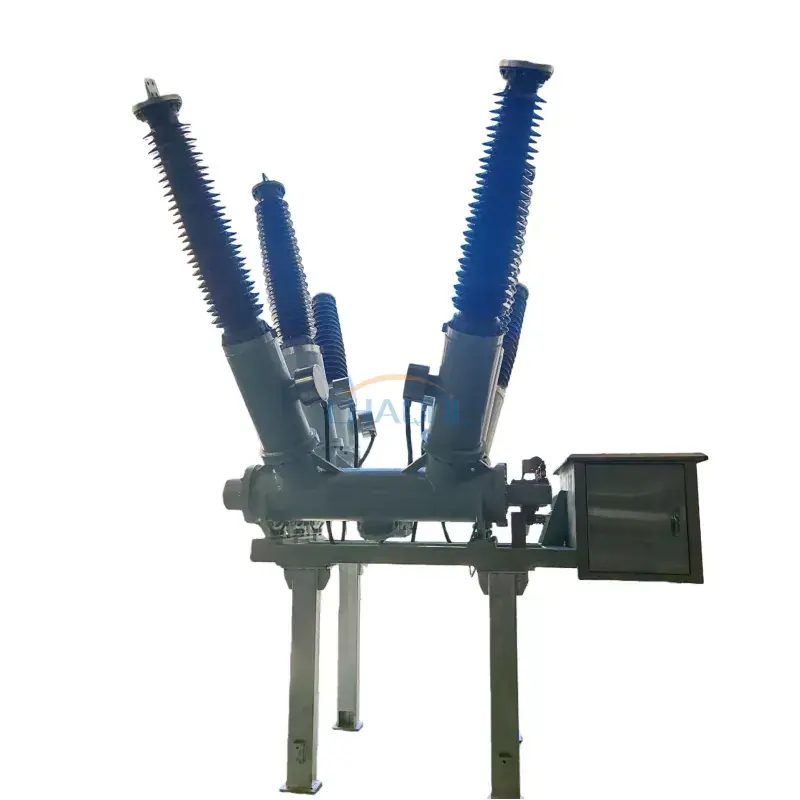

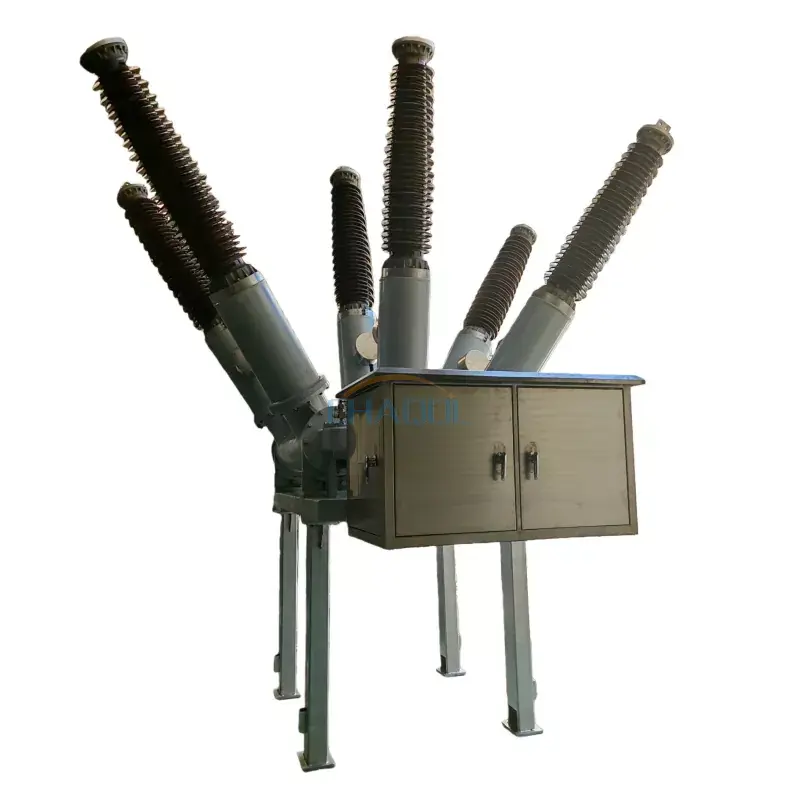

Фактычнае фота прадукту

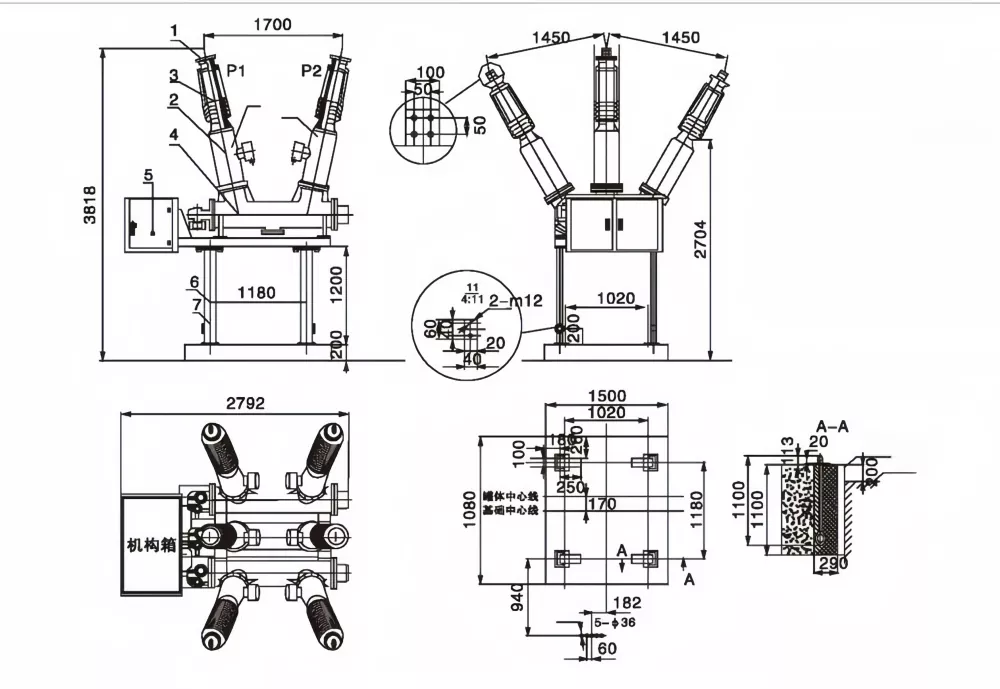

Дыяграма памераў прадукту

Асноўная структура

• Аднафазная клемма з пасярэбранага алюмінія для выдатнай электраправоднасці.
• Высокатрывалая фарфоравая выходная ўтулка з выдатнымі ізаляцыйнымі характарыстыкамі.
• Убудаваны трансфарматар току (CT) для абароны і вымярэння.
• Усталяваная на падлозе элегазовая дугогасительная камера з высокай здольнасцю адключаць.
• Шафа механізмаў, якая аб'ядноўвае спружынны механізм кіравання і другасныя кампаненты кіравання.
• Моцная сталёвая апора з ацынкаванага швелера для стабільнай ўстаноўкі.
• Некалькі клем зазямлення для павышэння бяспекі працы.

Асаблівасці прадукту

• Намінальны ток да3150A, падыходзіць для прымянення перадач з вялікай нагрузкай.
• Удасканаленая тэхналогія газавай ізаляцыі SF6 забяспечвае выдатную электрычную трываласць і надзейнае гашэнне дугі.
• Доўгая электрычная трываласць з магчымасцю перапынення пры няспраўнасці 31,5 кА і да 10 000 механічных аперацый.
• Гадавы ўзровень уцечкі элегазу ніжэй за 0,5%, што зніжае патрабаванні да тэхнічнага абслугоўвання і забяспечвае доўгатэрміновую надзейнасць герметызацыі.
• TheЭлегазавы выключальнік бака 66 кВпрызначаны для цяжкіх вонкавых умоў, падтрымліваючы ўзровень забруджвання IV і тэмпературу навакольнага асяроддзя ад -40°C да +40°C.
• Кампактная канструкцыя тыпу рэзервуара памяншае прастору для ўстаноўкі, адначасова паляпшаючы механічную ўстойлівасць.
• Падыходзіць для дыстанцыйнага маніторынгу, аўтаматызацыі падстанцый і сучасных інтэлектуальных сетак.

Тэхнічныя характарыстыкі

Тэхнічныя характарыстыкі прываднага механізму

Прыкладанні

TheЭлегазавы выключальнік бака 66 кВшырока выкарыстоўваецца ў высакавольтных сістэмах перадачы і размеркавання электраэнергіі, дзе важныя надзейнае пераключэнне і абарона.

• Падстанцыі 66 кВ
• Сеткі электраперадачы і размеркавання
• Электрастанцыі
• Інтэграцыя ў сетку аднаўляльных крыніц энергіі
• Прамысловыя сістэмы размеркавання электраэнергіі
• Пераключэнне батарэй кандэнсатараў
• Абарона шыны і фідэра
• Праекты аўтаматызацыі разумных сетак і падстанцый

Прынцып працы

Элегазавы выключальнік бака 66 кВ выкарыстоўвае газ гексафтарыд серы (SF6) у якасці ізаляцыйнага і дугагасільнага асяроддзя. Калі кантакты раз'ядноўваюцца падчас пераключэння, утвараецца электрычная дуга. Газ элегаз пад высокім ціскам хутка астуджае і дэіянізуе дугу, што дазваляе бяспечна і эфектыўна перапыніць ток замыкання. Спружынны механізм з рухавіком забяспечвае хуткае адкрыццё і закрыццё, забяспечваючы надзейную абарону высакавольтных электрычных сістэм.

Часта задаюць пытанні

Для чаго выкарыстоўваецца элегазавы выключальнік бака 66 кВ?

Ён выкарыстоўваецца для пераключэння, абароны і адключэння няспраўнасцяў у сістэмах перадачы і размеркавання 66 кВ, дапамагаючы падтрымліваць бяспечную і надзейную працу падстанцый і электрасетак.

Якія перавагі элегазавага выключальніка бака?

Аўтаматычныя выключальнікі бака элегазавага тыпу забяспечваюць выдатныя характарыстыкі ізаляцыі, высокую адключальную здольнасць, кампактную структуру, нізкія патрабаванні да тэхнічнага абслугоўвання і працяглы механічны тэрмін службы.

Ці можна выкарыстоўваць гэты аўтаматычны выключальнік для пераключэння батарэі кандэнсатараў?

так. LW36-66 падыходзіць для пераключэння батарэй кандэнсатараў, прымянення шыны і абароны высакавольтных ліній перадачы.

Ці падыходзіць аўтаматычны выключальнік для суровых умоў надвор'я?

так. Ён прызначаны для надзейнай працы ва ўмовах IV ўзроўню забруджвання і тэмпературы навакольнага асяроддзя ад -40°C да +40°C, што робіць яго прыдатным для патрабавальных устаноўак на вуліцы.
