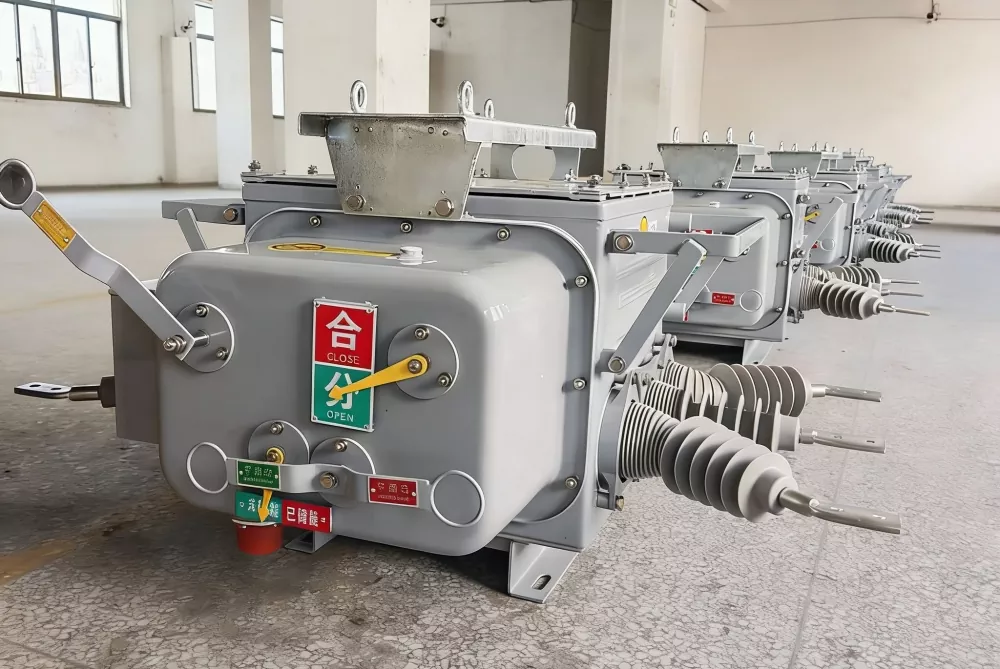

Аўтаматычны выключальнік 12 кВ для вонкавага ўстаноўкі на слупе

Model:ZW20-12F

Кампанія Anqiang Power з'яўляецца кітайскім вытворцам аўтаматычных выключальнікаў на 12 кВ вонкавых слупоў. Гэта вонкавае абсталяванне для размеркавання электраэнергіі, усталяванае на слупе, мае намінальную напругу 12 кВ і працуе ад трохфазнага пераменнага току частатой 50 Гц. Ён мае выдатныя магчымасці паўторнага ўключэння пры выкарыстанні з кантролерам, што адпавядае патрабаванням сістэм аўтаматызацыі размеркавання. У асноўным ён выкарыстоўваецца для ўключэння і выключэння токаў нагрузкі і токаў кароткага замыкання ў энергасістэмах 10 кВ, а таксама выкарыстоўваецца на падстанцыях і размеркавальных сістэмах прамысловых і горназдабыўных прадпрыемстваў.

Адправіць запыт

Апісанне Прадукта

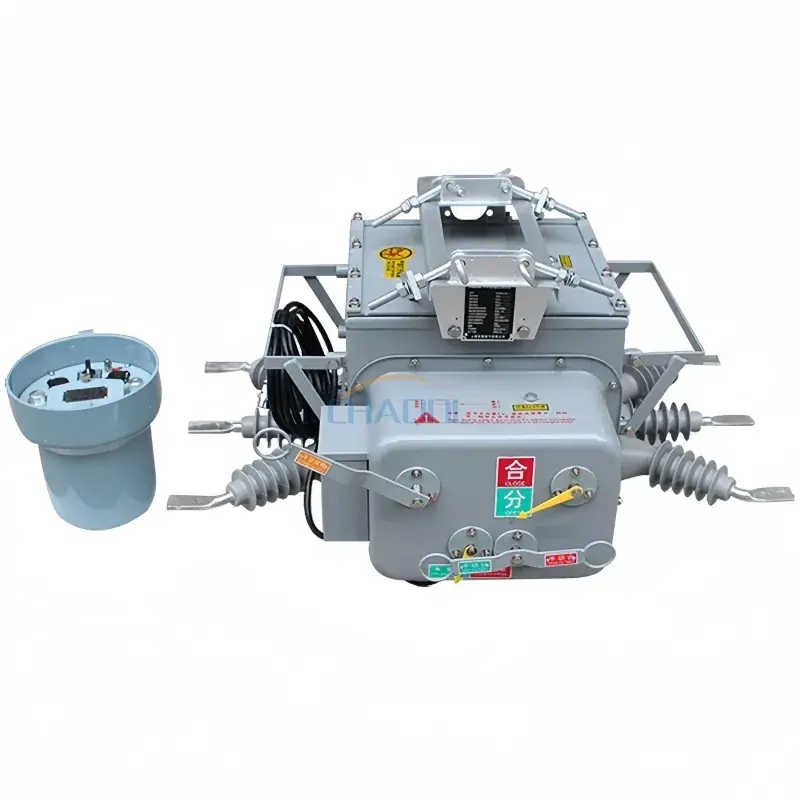

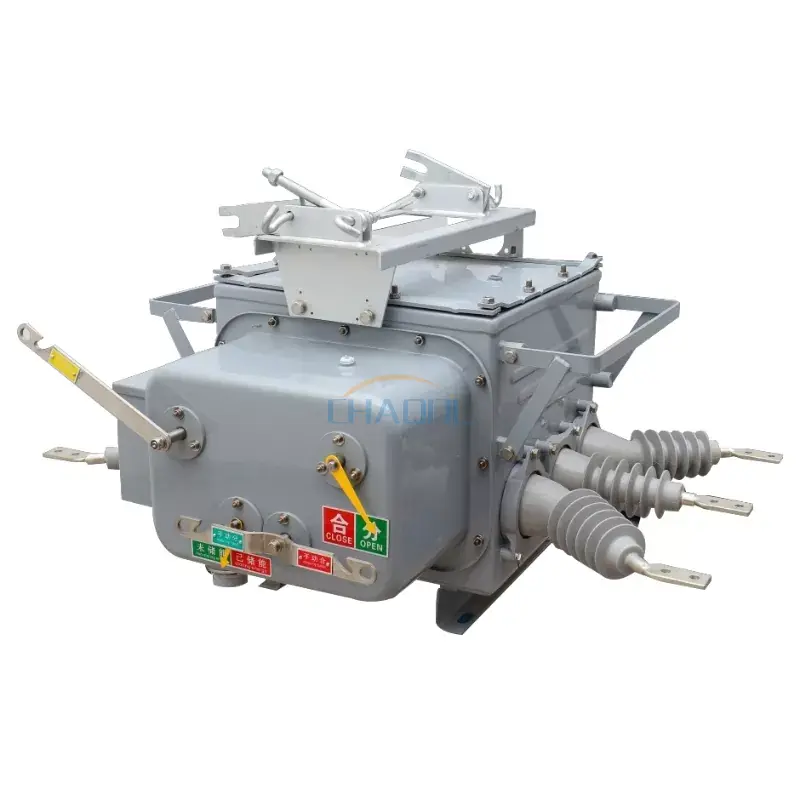

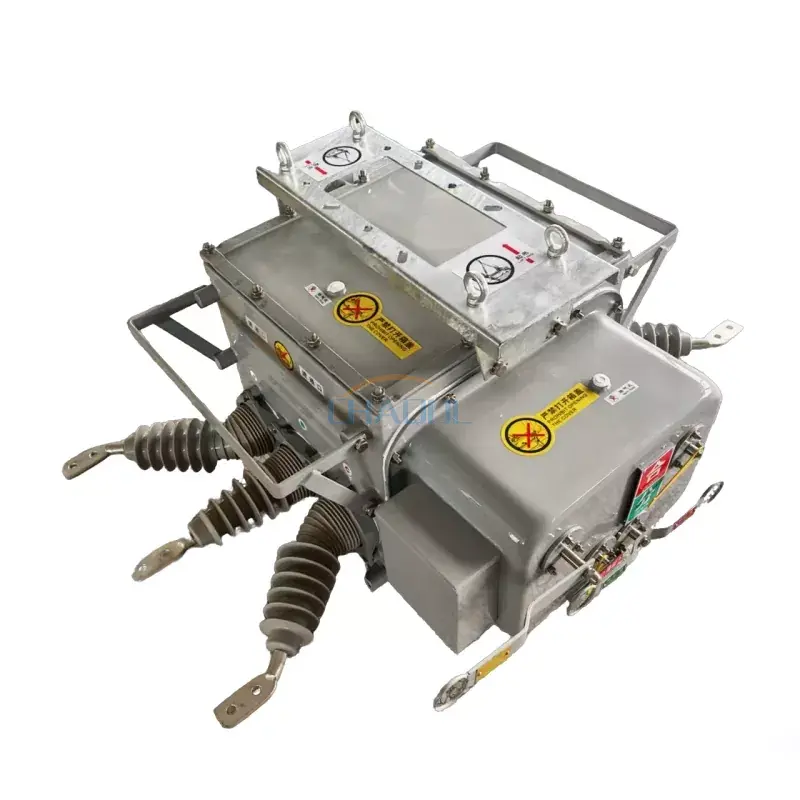

Магутнасць Аньцянпрадстаўляе серыю ZW20-12F, наступнае пакаленнеАўтаматычны выключальнік для вонкавага слупа 12 кВпрызначаны для трохфазных размеркавальных сістэм пераменнага току 50 Гц. Распрацаваны з перадавой тэхналогіяй вакуумнага адключэння і элегазавым герметычным корпусам (канструкцыя з нулявым ціскам), гэты выключальнік лёгка аб'ядноўвае функцыі вакуумнага выключальніка, паўторнага ўключэння і секцыйнага выключальніка. Незалежна ад таго, кіруеце вы сеткай электрыфікацыі ў сельскай мясцовасці, сістэмай размеркавання прамысловага парку або праектам аўтаматызацыі разумнай сеткі, ZW20-12F забяспечвае надзейную абарону ад няспраўнасцяў і магчымасці дыстанцыйнага кіравання.

ZW20-12F супраць традыцыйнага вонкавага выключальніка

ZW20-12F Вонкавы выключальнік

Удасканалены дызайн на слупе

✓ Нулявы ціск элегазу– Бяспечны і экалагічна чысты
✓ Авіяцыйны раз'ём для другаснай праводкі– Простая інтэграцыя кантролера
✓ Герметычная структура не патрабуе абслугоўвання
✓ Створаны для сістэм аўтаматызацыі размеркавання (DA).

Традыцыйны брэйкер

Звычайны алей/SF6 выключальнік

✓ Патрабуе перыядычнага абслугоўвання
✓ Больш высокі ціск газу
✓ Грувасткая праводка кіравання
✓ Абмежаваная функцыя паўторнага ўключэння

📍 Кіраўніцтва па прымяненні і выбары: рэальныя сітуацыі

✅ Сцэнар 1: сельская сетка электрыфікацыі 10 кВ (паветраныя лініі)
ВыкарыстоўвайцеZW20-12Fу якасці асноўнага сродкі абароны на адгалінаваннях. З кантролерам аўтаматычнага паўторнага ўключэння ён ліквідуе часовыя няспраўнасці і скарачае час адключэння. Авіяцыйны раз'ём спрашчае палявую праводку.

✅ Сцэнар 2: Сістэма размеркавання індустрыяльнага парку
ZW20-12F вытрымлівае ток нагрузкі 630/1000 А і адключае кароткае замыканне да 25 кА. Яго неабслугоўваная канструкцыя зніжае эксплуатацыйныя выдаткі на завадское размеркаванне электраэнергіі.

✅ Сцэнар 3: аўтаматызацыя Smart Grid (аўтаматызацыя падачы)
У спалучэнні з кантролерам аўтаматызацыі фідэра ZW20-12F падтрымлівае дыстанцыйны маніторынг, ізаляцыю памылак і аднаўленне абслугоўвання — ідэальна падыходзіць для сучасных праектаў аўтаматызацыі размеркавання.

📋 Тэхнічныя характарыстыкі - Тып выпрабаванні (GB/T 1984 / IEC 62271-100)

Праект	Значэнне параметра
Намінальнае напружанне	12кВ
Намінальная частата	50 Гц
Намінальны ток	630/1000 А
Намінальны ток адключэння пры кароткім замыканні	20/25 кА
Намінальны пікавы ток	50/63 кА
Намінальны кароткачасовы ток	20/25 кА
Намінальны ток кароткага замыкання	50/63 кА
Намінальная паслядоўнасць дзеянняў	Адкрыццё - 0,3 секунды - Закрыццё - 180 секунд - Адкрыццё - Закрыццё
Механічнае жыццё	10 000 разоў
Намінальны ток цыклаў адключэння	10 000 разоў
Намінальная адключальная здольнасць пры кароткім замыканні	30 разоў
Намінальны ціск элегазу	0 Мпа

📐 Памеры прадукту і разбіўка кампанентаў

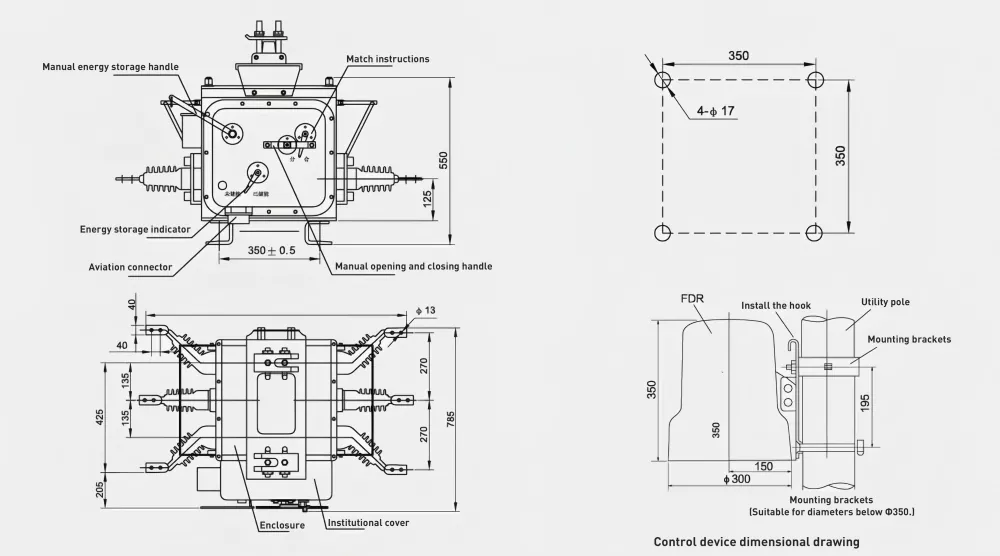

ZW20-12F outdoor pole mounted circuit breaker dimensions

Механічная схема ZW20-12F– 1. Вакуумны перарывальнік, 2. Спружынны механізм прывада, 3. Трансфарматары току, 4. Герметычны корпус SF6, 5. Авіяцыйны раз'ём (другаснае кіраванне), 6. Ручка ручнога кіравання, 7. Клема зазямлення, 8. Мантажны кранштэйн для слупа, 9. Дугагаспадарчая камера.

ZW20-12F мае aкампактны, лёгкі дызайнякі мацуецца непасрэдна на бетонных слупах. Theавіяцыйны раз'ёмспрашчае палявую праводку паміж выключальнікам і інтэлектуальным кантролерам, значна скарачаючы час ўстаноўкі ў параўнанні з традыцыйнымі клеммнымі блокамі.

🏭 Чаму Anqiang Power? – Ваш надзейны партнёр для вонкавых выключальнікаў

Прамы завод– Без пасярэднікаў, лепшая цана і час выканання (15-25 дзён).
Тыпавы тэст– GB/T 1984, IEC 62271-100, цалкам сертыфікаваны.
Настройка гатовая– Інтэграцыя кантролера, спецыяльныя рэйтынгі току, брэнд OEM.
Глабальныя спасылкі– Пастаўляецца ў Паўднёва-Усходнюю Азію, Блізкі Усход, Афрыку, Паўднёвую Амерыку.

📌 Рэальныя спасылкі на праекты:

✅ Інданезія– 500+ адзінак ZW20-12F разгорнуты ў праекце электрыфікацыі сельскай мясцовасці на Яве і Суматры (2023–2025).

✅ Філіпіны– 300 камплектаў ZW20-12F з аўтаматычнымі кантролерамі паўторнага ўключэння пастаўлены ў NGCP для мадэрнізацыі аўтаматызацыі фідэра 10 кВ.

Часта задаюць пытанні

Q1: У чым розніца паміж ZW20-12F і традыцыйнымі вулічнымі выключальнікамі?
A: ZW20-12F мае канструкцыю з нулявым ціскам газу SF6 (бяспечную і экалагічную), авіяцыйны раз'ём для лёгкай інтэграцыі кантролера і герметычную структуру, якая не патрабуе абслугоўвання. Традыцыйныя выключальнікі патрабуюць перыядычнага абслугоўвання і маюць больш складаную праводку.

Q2: Ці можна выкарыстоўваць гэты выключальнік з кантролерам аўтаматычнага паўторнага ўключэння?
A: Так. ZW20-12F прызначаны для аўтаматызацыі размеркавання. У спалучэнні з кантролерам паўторнага ўключэння ён падтрымлівае аўтаматычную ачыстку памылак і некалькі паслядоўнасцей паўторнага ўключэння (Адкрыць - 0,3 с - Закрыць - 180 с - Адкрыць - Закрыць).

Q3: Які механічны тэрмін службы ZW20-12F?
A: 10 000 механічных аперацый пры нармальных умовах эксплуатацыі дзякуючы трываламу механізму спружыны і герметычнаму вакуумнаму перарывальніку.

Q4: Ці не патрабуе абслугоўвання выключальнік? Што гэта значыць?
A: Так. Газ элегаз герметычны пры нулявым манометрычным ціску, пазбаўляючы ад неабходнасці перыядычнага папаўнення газу. Вакуумны выключальнік не патрабуе абслугоўвання кантактаў. Гэта значна зніжае эксплуатацыйныя выдаткі.

Q5: Ці забяспечваеце вы паслугі OEM/ODM?
A: Безумоўна. Мы прапануем індывідуальны брэндынг, канкрэтныя канфігурацыі ацэнкі току і інтэграцыю кантролера. Узоры перад вытворчасцю даступныя з часам выканання 7-10 дзён.

📩 Патрэбна індывідуальнае рашэнне або прайс-ліст?

Скажыце нам ваш намінальны ток, патрабаванні да кантролера і мэтавую колькасць. Мы адкажам на працягу 24 гадзін.

Запыт цытаты →
