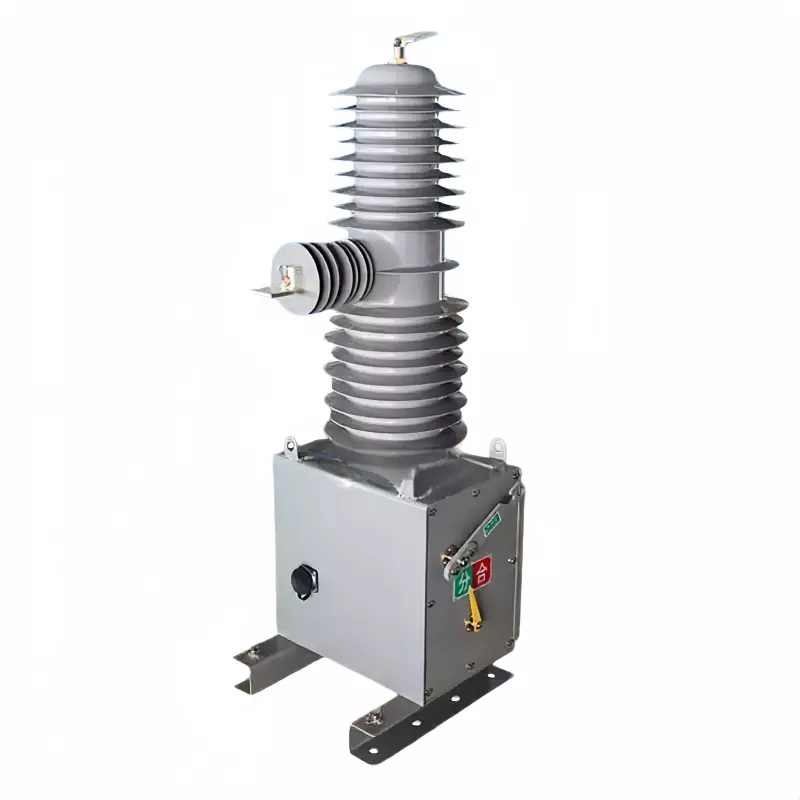

Аднаполюсны вонкавы аўтаматычны выключальнік 33 кВ

Anqiang Power спецыялізуецца на вытворчасці аднаполюсных адкрытых выключальнікаў на 33 кВ і кіруе ўласнай спецыялізаванай вытворчасцю вакуумных выключальнікаў. Гэты аднаполюсны аўтаматычны выключальнік для вонкавага размяшчэння на слупе на 33 кВ мае унікальны спраектаваны спружынны механізм прывада і вельмі надзейны інтэлектуальны кантролер. Мы таксама можам наладзіць прылады пад пэўныя паказчыкі напружання ў адпаведнасці з патрабаваннямі карыстальніка.

Адправіць запыт

Апісанне Прадукта

Аднаполюсны вонкавы аўтаматычны выключальнік на 33 кВ у асноўным прызначаны для выкарыстання ў паветраных электрасетках сярэдняга напружання і служыць для пераключэння токаў нагрузкі, токаў перагрузкі і токаў кароткага замыкання. Ён мае функцыю аўтаматычнага паўторнага ўключэння, якая дазваляе выконваць да трох аперацый паўторнага ўключэння. Гэты прадукт не патрабуе абслугоўвання на працягу ўсяго тэрміну службы; акрамя таго, яго кампактны памер і лёгкая канструкцыя палягчаюць мантаж.

33kV Single Pole Outdoor Circuit Breaker

Тэхнічныя характарыстыкі прадукту

Асноўныя тэхнічныя параметры аўтаматычных выключальнікаў

Праект	Лікавае значэнне
Намінальнае напружанне	35 кВ
Намінальны ток	630/1250А
Намінальная частата	50/60 Гц
1-хвіліннае вытрымліванне напружання прамысловай частаты	80/95 кВ
Вытрымлівальнае напружанне маланкавага імпульсу (пікавае)	185 кВ
Намінальны ток адключэння пры кароткім замыканні	20/25/31,5 кА
Намінальны ток кароткага замыкання (пікавы)	80 кА
Намінальны пікавы ток	80 кА
4S Кароткачасовы вытрымліваючы ток	31,5 кА
Намінальны працоўны цыкл	Адкрыць–0,3 с–Зачыніць/Адкрыць–180с–Зачыніць/Адкрыць–180с–Зачыніць/Адкрыць–60с–Аднавіць
Намінальныя аперацыі па выключэнні пры кароткім замыканні	30 разоў
Механічнае жыццё	20 000 разоў
Напружанне кіравання механізмам пастаяннага магніта	220 В пастаяннага току
1-хвіліннае выпрабаванне вытрымлівання напружання другаснага ланцуга ад сеткавай частаты	2 кВ

Асноўныя механічныя параметры аўтаматычных выключальнікаў

Імя параметра	даныя
Разрыў кантактаў	18±1 мм
Звязацца з Overtravel	4±0,5 мм
Хуткасць адкрыцця	1,4-1,8 м/с
Хуткасць закрыцця	0,8-1,2 м/с
Час адмовы пры закрыцці кантакту	<=5 мс
Міжфазная адлегласць паміж цэнтрамі	560±2 мм
Асінхроннасць трохфазнага пераключэння	<=3 мс
Міжфазавае супраціўленне ланцуга	мкОм
Час закрыцця	25-45 мс
Час адкрыцця	20-45 мс
Вага	100 кг

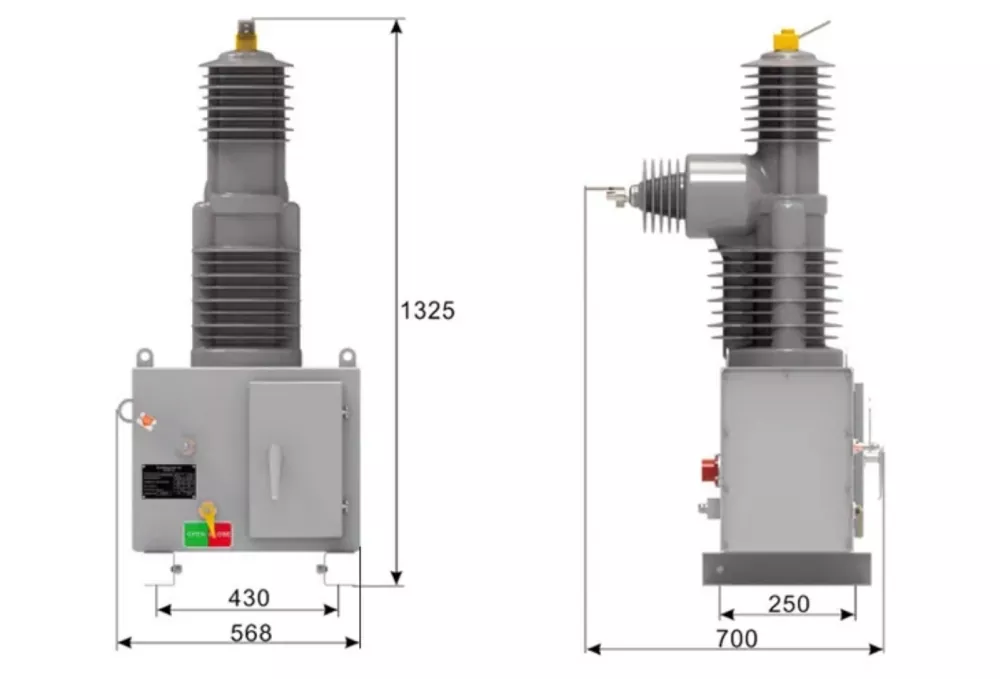

Знешні выгляд і мантажныя памеры

33kV Single Pole Outdoor Circuit Breaker

Умовы эксплуатацыі

1. Тэмпература навакольнага паветра: ад -30°C да +60°C;

2. Вышыня: не больш за 2000 метраў;

3. Хуткасць ветру: не больш за 34 м/с;

4. Вібрацыя або сейсмічная актыўнасць, якая ўзнікае па-за межамі размеркавальнай прылады і абсталявання кіравання, нязначная;

5. Ступень забруджвання: Узровень IV;

6. Тэмпература захоўвання: ад -40°C да +85°C.
