Аўтаматычны выключальнік высокага напружання 24 кВ

Высокавольтны аўтаматычны выключальнік на 24 кВ, усталяваны на слупе, - гэта вакуумны аўтаматычны выключальнік для вонкавага выкарыстання серыі ZW32-24, прызначаны для сістэм размеркавання электраэнергіі сярэдняга напружання. Ён шырока выкарыстоўваецца для пераключэння токаў нагрузкі, перапынення токаў перагрузкі і ліквідацыі няспраўнасцяў кароткага замыкання ў электрычных сетках. Маючы перадавую тэхналогію вакуумнага адключэння, устойлівую да карозіі канструкцыю і надзейныя працоўныя механізмы, гэты аўтаматычны выключальнік забяспечвае бяспечную і стабільную працу на падстанцыях, прамысловых аб'ектах, праектах аднаўляльных крыніц энергіі і сістэмах размеркавання электраэнергіі.

Як прафесійны вытворца вакуумных выключальнікаў на 24 кВ, мы прапануем даўгавечныя і высокаэфектыўныя рашэнні для энергетычных службаў, падрадчыкаў, праектаў EPC і аператараў размеркавальных сетак па ўсім свеце.

Што такое высакавольтны выключальнік на 24 кВ, усталяваны на слупе?

Вакуумны аўтаматычны выключальнік (VCB) на 24 кВ з'яўляецца вонкавай камутацыйнай прыладай сярэдняга напружання, усталяванай на слупах камунальнай сеткі для абароны сістэм размеркавання электраэнергіі ад перагрузак, кароткіх замыканняў і электрычных збояў. Выключальнік выкарыстоўвае вакуумныя перарывальнікі для хуткага і бяспечнага тушэння дугі, забяспечваючы выдатныя характарыстыкі ізаляцыі і працяглы тэрмін службы.

У параўнанні з традыцыйнымі алейнымі выключальнікамі і элегазавымі выключальнікамі, вакуумныя выключальнікі прапануюць значныя перавагі, уключаючы больш нізкія патрабаванні да тэхнічнага абслугоўвання, экалагічнасць, больш высокую эксплуатацыйную надзейнасць і больш працяглы тэрмін службы.

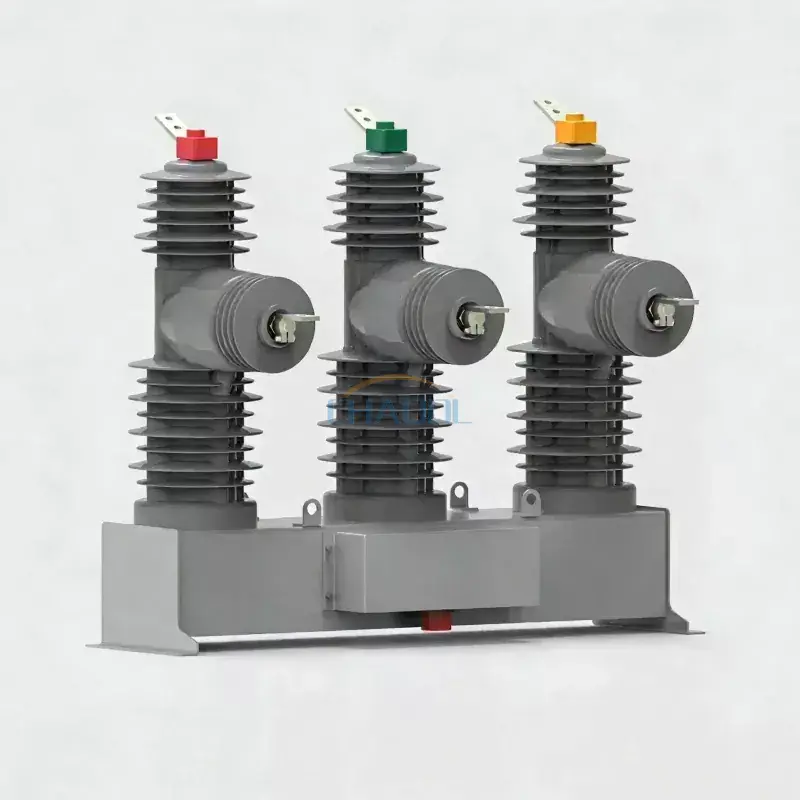

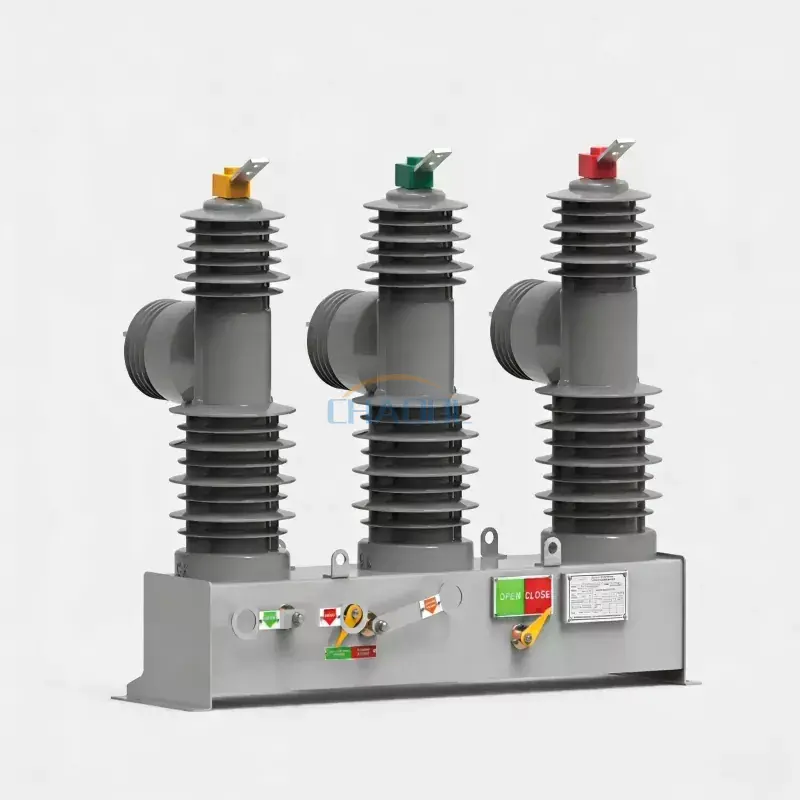

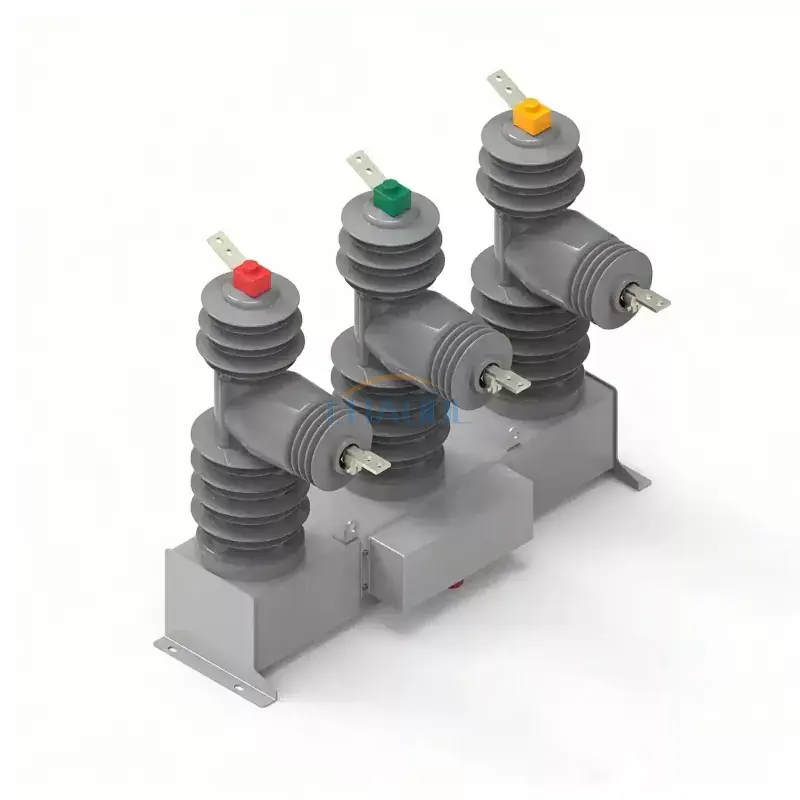

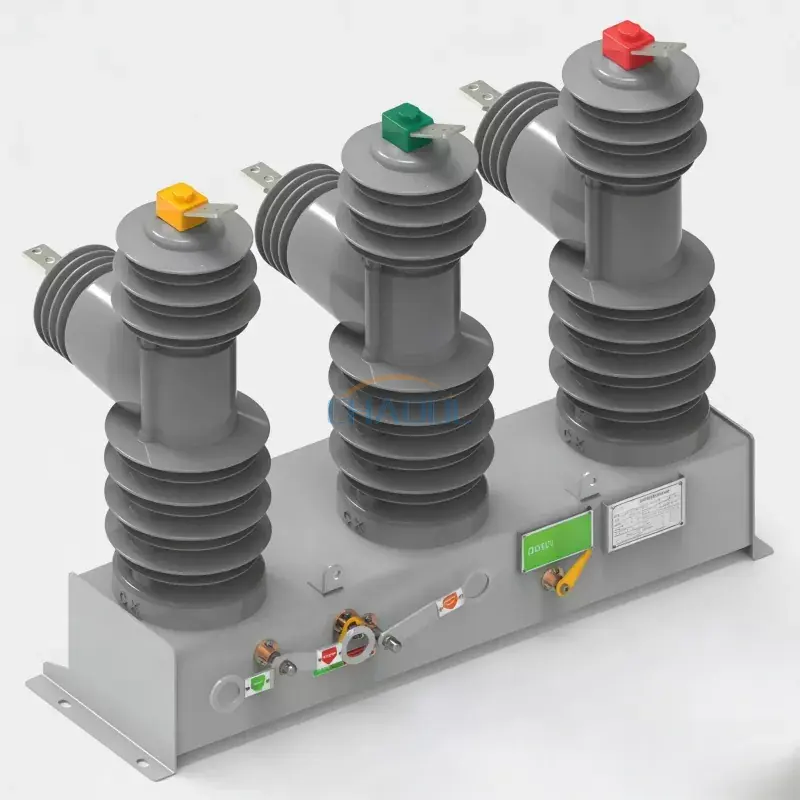

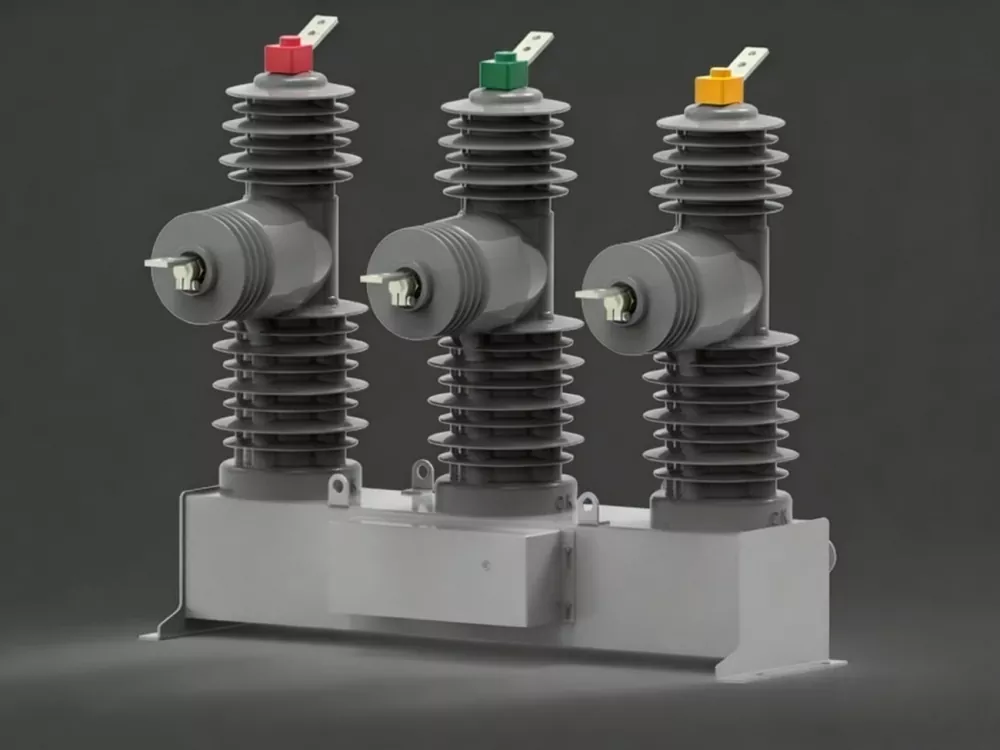

Дыяграма знешняга выгляду

Кампактная канструкцыя, усталяваная на слупе, прызначана для вонкавай ўстаноўкі і працяглай працы ў складаных умовах навакольнага асяроддзя. Яго трывалая канструкцыя забяспечвае выдатную ўстойлівасць да вільгаці, пылу, ультрафіялетавага выпраменьвання і карозіі.

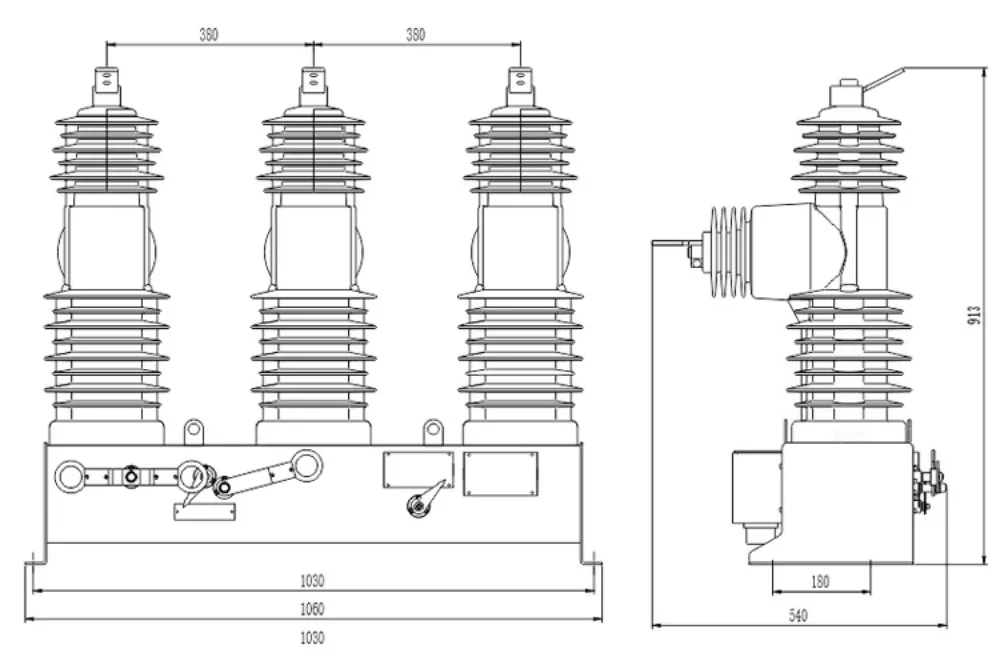

Дыяграма памераў прадукту

Аптымізаваная канструктыўная канструкцыя мінімізуе патрабаванні да прасторы для ўстаноўкі, захоўваючы пры гэтым высокія характарыстыкі ізаляцыі і бяспеку эксплуатацыі. Кампактны памер таксама зніжае выдаткі на транспарціроўку і мантаж.

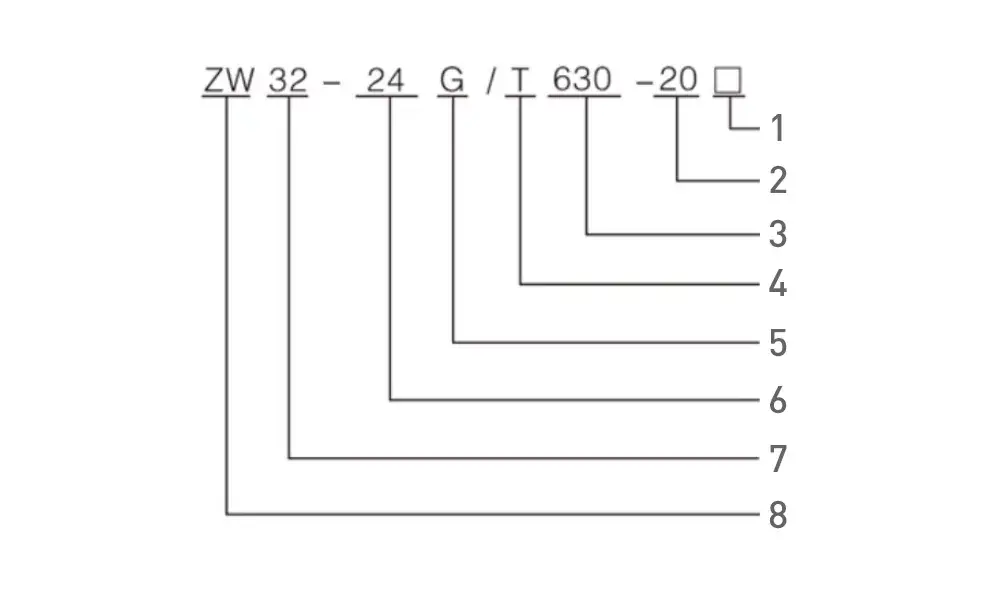

Тэхнічныя параметры

1. З электрычным прывадам

2. Намінальны ток адключэння кароткага замыкання (KA)

3. Намінальны ток (А)

4. Спружынны механізм прывада

5. З раз'ядноўвальнікам

6. Намінальнае напружанне (КВ)

7. Серыйны нумар распрацоўкі

8. Вонкавы вакуумны выключальнік

Асноўныя характарыстыкі

Удасканаленая тэхналогія вакуумна-дугавога тушэння

Вакуумны перарывальнік хутка гасіць электрычныя дугі падчас пераключэнняў, значна павышаючы бяспеку і памяншаючы знос кантактаў. Гэтая тэхналогія забяспечвае выдатную электрычную трываласць і надзейныя характарыстыкі адключэння на працягу ўсяго жыццёвага цыкла прадукту.

Высокая адключальная здольнасць пры кароткім замыканні

З намінальным токам адключэння кароткага замыкання да 25 кА выключальнік можа эфектыўна ізаляваць няспраўнасці і абараніць каштоўнае электрычнае абсталяванне ад пашкоджанняў, выкліканых ненармальнымі ўмовамі току.

Выдатная адаптацыя да вонкавага асяроддзя

Корпус выраблены з высакаякаснай нержавеючай сталі або сталі з пакрыццём Dacromet і пакрыты ўстойлівым да ультрафіялету пакрыццём. Гэта забяспечвае цудоўную абарону ад карозіі, саляных пырскаў, вільготнасці, пылу і суровых умоў надвор'я.

Надзейны спружынны прывадны механізм

Спружынны механізм забяспечвае хуткае адкрыццё і закрыццё з нізкім працоўным шумам і мінімальным адскокам. Гэта забяспечвае стабільную механічную працу і працяглы тэрмін службы.

Нізкае энергаспажыванне

Аперацыйнаму механізму патрабуецца менш за 70 Вт знешняга сілкавання, што робіць яго прыдатным для аддаленых устаноўак і лёгкай інтэграцыі з сістэмамі рэзервовага сілкавання.

Прыкладанні

Вонкавы вакуумны выключальнік 24 кВ шырока выкарыстоўваецца ў:

• Электраразмеркавальныя сеткі
• Электрычныя падстанцыі
• Прамысловыя і горназдабыўныя прадпрыемствы
• Праекты электрыфікацыі сельскай мясцовасці
• Сонечныя фотаэлектрычныя электрастанцыі
• Сістэмы вытворчасці энергіі ветру
• Праекты аўтаматызацыі разумных сетак
• Сістэмы перадачы і размеркавання інжынерных сетак

Канструктыўныя асаблівасці

1. Высокатрывалы корпус
Канструкцыя корпуса выканана з нержавеючай сталі або спецыяльна апрацаванай сталёвай пласціны. Удасканаленая антыкаразійная апрацоўка значна павышае ўстойлівасць да старэння навакольнага асяроддзя і хімічнага ўздзеяння.

2. Ізаляцыйны слуп з сіліконавай гумы
Ізаляваны слуп APG герметызаваны высокаэфектыўнай сіліконавай гумай, якая забяспечвае выдатныя ізаляцыйныя характарыстыкі, здольнасць супраць кандэнсацыі і доўгатэрміновую надзейнасць.

3. Вакуумны прерыватель
Вакуумны перарывальнік служыць асноўным камутацыйным кампанентам і забяспечвае надзейнае адключэнне току з мінімальнымі патрабаваннямі да абслугоўвання.

4. Сумяшчальнасць інтэлектуальнага кіравання
Дадатковыя інтэлектуальныя кантролеры могуць быць інтэграваныя для дыстанцыйнага маніторынгу, выяўлення няспраўнасцяў, дыстанцыйнага пераключэння і сувязі сістэмы SCADA.

Перавагі для камунальных і прамысловых карыстальнікаў

• Хуткая ізаляцыя памылак і павышэнне надзейнасці сістэмы
• Зніжэнне выдаткаў на тэхнічнае абслугоўванне і эксплуатацыю
• Доўгі механічны і электрычны тэрмін службы
• Высокая эксплуатацыйная бяспека і прадукцыйнасць пераключэння
• Экалагічна чыстая тэхналогія вакуумнага перапынення
• Падыходзіць для суровых вонкавых умоў
• Прастата ўстаноўкі і абслугоўвання
• Сумяшчальнасць з разумнай сеткай і SCADA

Патрабаванні да асяроддзя ўстаноўкі

Для дасягнення аптымальнай прадукцыйнасці аўтаматычны выключальнік 24 кВ, усталяваны на слупе, павінен быць усталяваны пры наступных умовах:

• Тэмпература навакольнага асяроддзя ад -30°C да +40°C
• Вышыня не больш за 1500 метраў
• Няма моцнай вібрацыі або механічных удараў
• Няма моцна агрэсіўных газаў або выбуханебяспечных асяроддзяў
• Правільнае зазямленне ў адпаведнасці з электрычнымі стандартамі

Чаму варта выбраць наш высакавольтны выключальнік на 24 кВ?

• Прафесійны вытворца размеркавальных прылад сярэдняга напружання
• Строгі кантроль якасці і завадскія выпрабаванні
• Паслугі па наладцы OEM і ODM
• Надзейная тэхналогія вакуумнага перарывальніка
• Канкурэнтаздольныя цэны непасрэдна на заводзе
• Падтрымка хуткай глабальнай дастаўкі
• Комплексная тэхнічная дапамога
• Доўгатэрміновае пасляпродажнае абслугоўванне

Часта задаюць пытанні

Якая асноўная функцыя высокавольтнага выключальніка на 24 кВ?

Ён выкарыстоўваецца для пераключэння токаў нагрузкі, перапынення токаў перагрузкі і ізаляцыі няспраўнасцяў кароткага замыкання ў сістэмах размеркавання электраэнергіі сярэдняга напружання.

Ці можна дыстанцыйна кіраваць выключальнікам?

так. Дадатковыя інтэлектуальныя блокі кіравання могуць падтрымліваць дыстанцыйнае кіраванне, маніторынг, дыягностыку няспраўнасцяў і сувязь SCADA.

Ці падыходзіць гэты выключальнік для сонечных і ветраэнергетычных праектаў?

так. Ён шырока выкарыстоўваецца на электрастанцыях з аднаўляльнай энергіяй, уключаючы сонечныя фотаэлектрычныя фермы, ветраныя электрастанцыі і праекты па назапашванні энергіі.

У чым перавагі вакуумных выключальнікаў перад элегазавымі выключальнікамі?

Вакуумныя выключальнікі экалагічна чыстыя, патрабуюць меншага абслугоўвання, маюць больш працяглы тэрмін службы і пазбаўляюць ад неабходнасці працы з элегазам.

Ці падтрымліваеце вы OEM і індывідуальныя спецыфікацыі?

так. Мы можам забяспечыць індывідуальныя канфігурацыі, механізмы працы, інтэлектуальныя кантролеры і брэндынгавыя паслугі ў адпаведнасці з патрабаваннямі праекта.
